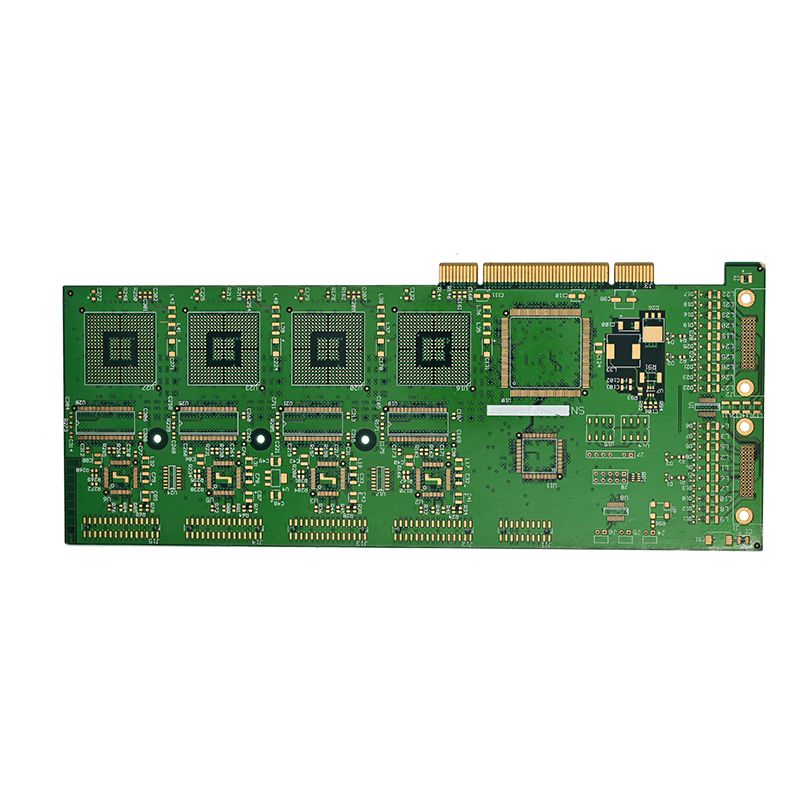

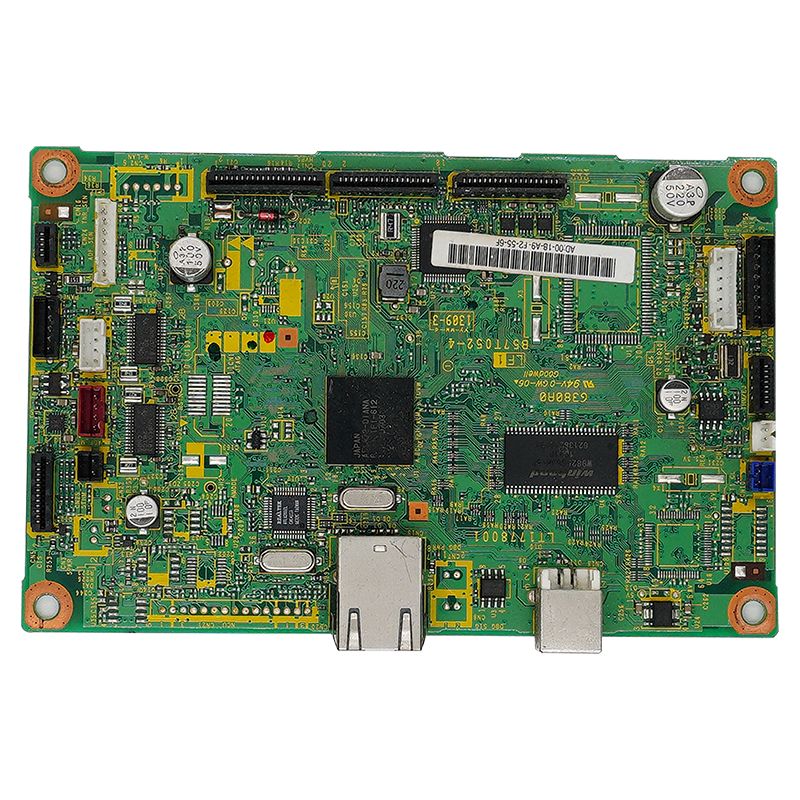

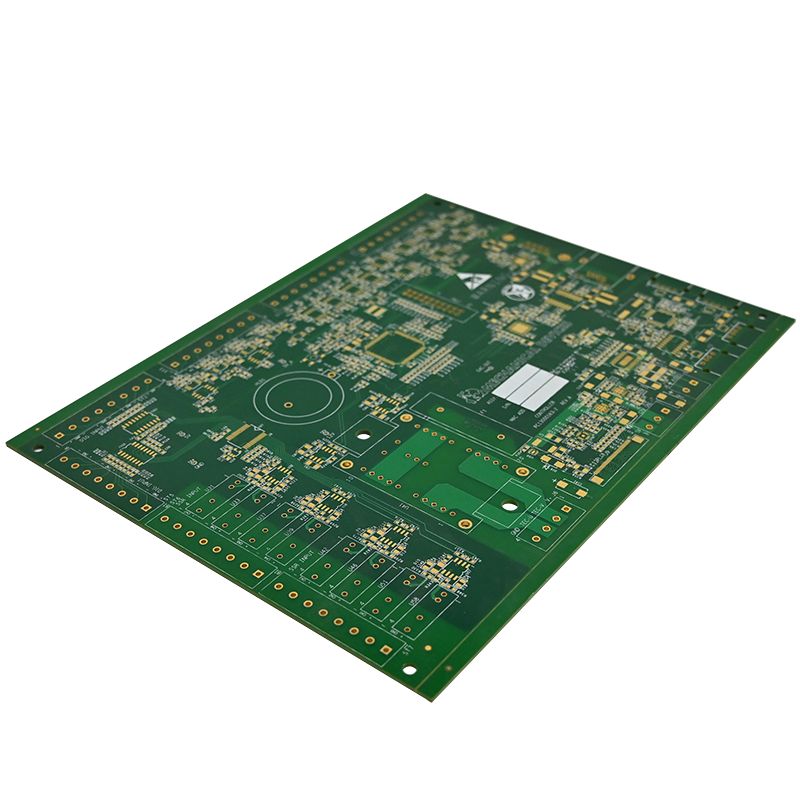

Запояващ робот PCBA

Основни технически характеристики

1. Усъвършенстван контрол на движението

Инверсна кинематична интеграция: Използва D-H параметрични методи за безпроблемно картографиране между променливи на ставите и пози на краен ефектор.

Плавно планиране на траекторията: Усъвършенстваните алгоритми за интерполация оптимизират кривите на скоростта, осигурявайки плавни преходи в гофрирани или сегментирани заварки, като същевременно избягват сингулярностите.

Многоосно сътрудничество: Поддържа синхронизирано управление на множество съединения за сложни заваръчни пътеки с грешка на точността на управление в рамките на ±0,05 mm.

2. Адаптиране на процеса на заваряване

Настройка на параметри в реално време: Динамично регулира скоростта на подаване на телта, тока и напрежението въз основа на сигналите за обратна връзка на дъгата.

Сегментирана оптимизация на пътя: Специална обработка за преходни участъци в гофрирани заварки, за да се осигури консистенция на ръба и цялост на съединението.

3. Индустриална надеждност

Архитектура против смущения: Специализирано оформление за изолиране на шума от заваряване с висока мощност от чувствителни логически вериги.

Комуникационни протоколи: Готови за използване интерфейси за интегриране на EtherCAT, Profinet и PLC.

Превъзходство в производството

Как да проектирам PCBA робот за запояване

Проектирането на високоефективен запояващ робот PCBA изисква цялостно разглеждане на множество измерения, от планиране на системната архитектура до производство на хардуер, софтуерен контрол и окончателна проверка. По-долу са описани ключовите точки на дизайна, за да се гарантира, че продуктът отговаря на суровите изисквания на сценариите за индустриално заваряване.

1. Системна архитектура и функционално планиране

Роботът за запояване PCBA трябва да постигне безпроблемна интеграция на множество функционални модули, обхващащи управление на движението, управление на заваръчната мощност, сензорни интерфейси и комуникационни модули, за да формира стабилна и ефективна система за управление.

Секция за управление на движението: Поддържа многоосно съвместно планиране на траекторията (като 4-DOF управление в декартова координатна система) и преобразува пътя на крайния ефектор на заваръчната горелка в команди за ъгъл на съединение чрез обратен кинематичен алгоритъм, гарантирайки прецизността на траекторията на заваряване.

Секция за процес на заваряване: Може да регулира параметрите на заваряване в реално време според различните материали за заваряване и типове съединения. Например, при гофрираните заварки се приема сегментирано управление (като преходни секции, свързващи прави секции), за да се избегнат дефекти при заваряване и да се осигури стабилност на заваряването.

Комуникационен интерфейс: Запазва комуникационни интерфейси от промишлен клас като EtherCAT или Profinet, които могат да реализират ефективно взаимодействие на данни с горни компютри или PLC, улеснявайки интегрирания контрол на цялата производствена линия.

2. Дизайн на хардуер и производство на PCBA

Вземайки PCBA като ядро, хардуерният дизайн се придържа към принципите на висока надеждност, силна защита срещу смущения и висока прецизност и стриктно контролира всяка връзка от производствения процес, за да гарантира качеството на продукта.

Фаза на проектиране на печатни платки: Извършете проверка на рационалността на оформлението на веригата чрез технология за симулация, като се фокусирате върху контрола на точността на веригата (грешка в рамките на ±0,05 mm) и надеждността на междуслойната връзка, за да избегнете смущения в сигнала.

Избор на компоненти: Всички ключови компоненти (като микроконтролери, чипове за захранващи драйвери) приемат продукти от промишлен клас и преминават стриктна проверка на доставчиците и инспекция на входящия материал, за да се гарантира стабилна работа в тежки индустриални среди.

Производствен процес: Целият процес включва подготовка на материала (грешка в размерите в рамките на ±0,1 mm), лазерно пробиване (точност на микроотвор под 0,2 mm), медно покритие, фотохимично ецване, печат на маска за запояване и др., за да се гарантира целостта на веригата и адаптивността към околната среда.

Процес на запояване: Комбинирайте поставянето на SMT (като високопрецизни 0402/0201 опаковани компоненти) с DIP вмъкване (за устройства с висока мощност) и използвайте технологии за запояване с препълване и запояване с вълна, за да гарантирате надеждността на свързването на компонентите; накрая, отстранете остатъчния поток чрез процеса на почистване, за да подобрите стабилността на продукта.

3. Софтуерно управление и внедряване на алгоритми

Софтуерната система на запояващия робот PCBA реализира дълбока интеграция на контрола на движението и процеса на заваряване и използва високоефективни алгоритми, за да гарантира прецизност и ефективност на заваряване.

Решение за обратна кинематика: Използвайте метода на параметрите D-H, за да установите връзката на картографиране между променливите на съединението и позата на крайния ефектор и обработете пътя на заваряване в сегменти (като преходни сегменти и прави сегменти на гофрирани заварки), за да осигурите непрекъснатост и гладкост на движението.

Алгоритъм за планиране на траекторията: Генерирайте плавни траектории на движение на ставите, избягвайте отделни точки в процеса на движение и оптимизирайте кривата на скоростта чрез алгоритъм за интерполация, за да намалите грешките при заваряване, причинени от мутация на движението.

Регулиране на параметри в реално време: Въз основа на сигнали за обратна връзка (като напрежение на дъгата, форма на вълната на тока), динамично регулирайте скоростта на подаване на телта и заваръчния ток, за да се адаптирате към промените в условията на заваряване и да осигурите постоянно качество на заваряване.

Относно UNIXPLORE: Вашият надежден PCBA партньор

Нашата история

Създадена през 2011 г., Unixplore Electronics Co., Ltd се фокусира върху предоставянето на договорни услуги за електронно производство на едно гише, обхващащи проектиране и производство на PCB и PCBA, доставка на части, SMT и DIP сглобяване, програмиране, функционално тестване, конформно покритие, изграждане на кутии, сглобяване на кабели и кабели, сглобяване на завършен продукт, опаковане и др. Нашите продукти се използват широко в дома уреди, автомобили, системи за сигурност, потребителска електроника, индустриален контрол, медицинско оборудване, здравеопазване, интелигентен дом, военни, авиация и други области.

Полета за приложение

Домакински уреди · Индустриален контрол · Автомобили · Потребителска електроника · Медицинско оборудване · Система за сигурност · Здравеопазване · LED осветление

Силата на нашата фабрика

Производствен капацитет: Годишен производствен капацитет от повече от 1 500 000 PCBA и 150 000 комплекта за сглобяване на завършен продукт, който може да отговори на нуждите както на големи партиди, така и на малки партиди.

Концепция за сътрудничество: Ангажира се с установяването на дългосрочни конструктивни отношения на сътрудничество с глобални клиенти, като се фокусира върху подобряването на качеството и оптимизирането на разходите и се придържа към принципа на "най-добро качество, по-бърза доставка, по-ниски разходи, без рискове".

Гъвкавост на поръчките: Приемайте малки количества поръчки, без ограничение на MOQ и напълно поддържайте персонализирани нужди на клиентите.

Нашият сертификат

Нашата дейност е сертифицирана по стандарт ISO 9001:2015 и IPC-610E, като стриктно прилагаме международна система за управление на качеството, за да гарантираме, че всеки продукт отговаря на стандартите за високо качество.

Производствено оборудване

Имаме собствена фабрика с повече от 3000 квадратни метра, оборудвана с професионално оборудване за производство и тестване, за да осигурим силна подкрепа за качеството на продукта:

Екип за научноизследователска и развойна дейност: 20 професионални инженери за научноизследователска и развойна дейност, осигуряващи техническа поддръжка за персонализиран дизайн и оптимизация на продукта.

Производствени линии: 6 SMT производствени линии, 4 DIP линии за сглобяване, 2 линии за сглобяване на готови продукти, реализиращи ефективно и автоматизирано производство.

Оборудване за тестване: 2 стаи за тестване на стареене, 2 стаи за тестване на висока и ниска температура и разнообразие от усъвършенствани инструменти за тестване, които могат да извършват различни тестове за стабилност, надеждност и функционалност на PCBA.

Ключово оборудване: Високоскоростна машина Yamaha SMT, машина за запояване с 10 температурни зони за повторно запояване, машина за запояване с 9 температурни зони за повторно запояване и др., осигуряващи прецизност и ефективност на производството.

Покана за сътрудничество

Горещо приветстваме вашите поръчки за ODM/OEM PCBA и готови електронни продукти. Независимо дали имате персонализирани проекти за електронно сглобяване или се нуждаете от професионални услуги за производство на PCBA, моля не се колебайте да се свържете с нас днес и ние ще ви предоставим висококачествени, ефективни и рентабилни решения.
