Какво представлява повторното запояване с азот и защо да го обмисляме?

Азотът заменя стандартния въздух във фурната с 99,9% чист N₂. Липсата на кислород предотвратява образуването на оксид върху спояващата паста и проводниците на компонентите.

Сравнение на процеси

Параметър Стандартен въздушен поток Азот (N₂) Разлика Ниво на кислород20,9%< 1000 ppm (0,1%)200× по-малко O₂ Ъгъл на намокряне25--35°10--15°2× по-добро намокрянеПразнини в термоподложки15--25% площ5--10% площ50--70% намалениеВъзглавница дефекти0,5--2%< 0,05%10× по-малкоСъединяване на спойки ВидимоНямаПо-чисти платки

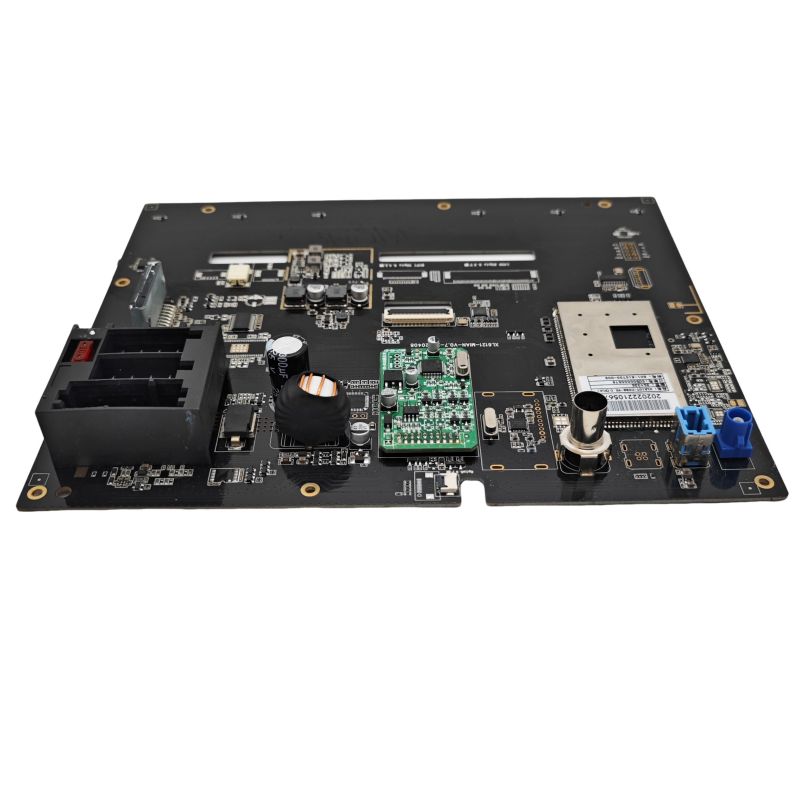

Проблемът с окисляването на индустриален робот PCBA

Индустриалният робот PCBA често използва големи термични подложки (изложена мед) под MOSFET транзистори, драйвери на порти и интегрални схеми за управление на захранването. Тези подложки се окисляват бързо при въздушно преливане, предотвратявайки пълното намокряне на спойката. Резултатът е кухини, които улавят топлината и причиняват повреди след 1000+ работни часа.

Където повторното преливане на азот осигурява ясна стойност

Не всеки индустриален робот PCBA има еднаква полза. Азотът има смисъл в конкретни сценарии.

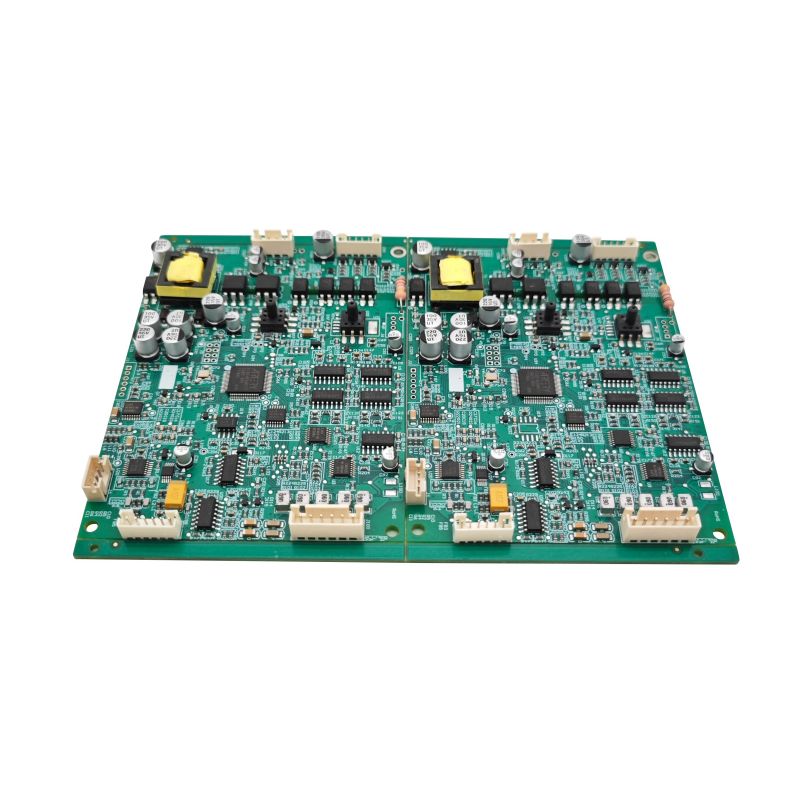

Големи медни площи и тежки компоненти

Характеристика на платката Риск от въздушно препълване Азот Предимство 10 × 10 mm термична подложка> 30% кухини, горещи точки< 8% кухини, равномерна 20+ слойна дъска (дебела) Неравномерно нагряване между слоевете По-добър пренос на топлина чрез намокряне Големи конектори (40+ пина) Дефекти на главата във възглавницата 100% образуване на фуги IGBT модули (моторни задвижвания на роботи) Окисляване по време на дълго soakClean повърхности

Данни от реалния свят: В шестосен контролер на роботи PCBA с 12 захранващи MOSFET транзистори на една платка, възвръщаемостта на полето с препълване на азота е намалена от 3,2% на 0,4% за 24 месеца. Основният режим на повреда - кухини в термалната подложка, причиняващи прегряване - спада с 87%.

Следи за ниско напрежение и висок ток

Индустриален робот PCBA за серво задвижвания носи 30--80A на вътрешните слоеве. Празнините под токоизмерващите резистори (0,5 mΩ, пакет 2512) създават вариация на съпротивлението, която разваля показанията на въртящия момент.

Current Sense ComponentAir Reflow Variation Вариация на Nitrogen Reflow Variation4-терминален шунт (2512)±8% поради изпразване±1,5%Повишаване на температурата на сензорния резистор15°C5°CКалибрационен дрейф след 500 цикъла12%2%

Където повторното преливане на азот е ненужно

Азотът добавя разходи (модификация на фурната + консумация на газ = $0,08--0,12 на PCBA). Не го използвайте за тези случаи.

Малки дъски с ниска топлинна маса

Сценарий Азотът не е необходим Едностранно, < 50 компонента Въздушното пренареждане създава < 8% празнини Всички малки опаковки (0402, QFN 3×3) Без големи термични подложки Безоловен SAC305 без чувствителни части Стандартният поток се справя с въздушното пренареждане Прототипиране с малък обем (< 100 платки) Цената за настройка не е оправдана

Платки, използващи високоактивен поток

Някои флюсове без почистване (напр. Senju M705-GRN360-K2-V) съдържат активатори, които работят ефективно на въздух до 240°C. Азотът не добавя измерима полза. Проверете листа с данни за потока за чувствителност към кислород.

Параметри за внедряване на индустриален робот PCBA

Ако решите да използвате азот, приложете тези специфични настройки.

Профил на пещ под азот

ZoneTemperatureTimeO₂ Target Preheat150--180°C60--90 sec< 5000 ppm Soak180--210°C60--90 sec< 2000 ppm Reflow peak (SAC305)240--250°C30--60 sec< 1000 ppm Охлаждане -5°C/сек рампа---Няма изискване

Критичен: Поддържайте O₂ под 1000 ppm по време на пика на преточване. Над 1500 ppm ползата изчезва -- кухините се връщат към нивата на въздушно преливане.

Дебит и чистота на азот

Параметър Препоръка Чистота 99,9% минимум (клас 3,0) Точка на оросяване -40°C или по-ниска Дебит 15--25 m³/час (типична 6-зонова фурна)

Оценка на разходите: За типичен промишлен робот PCBA от 100 × 150 mm, азотът добавя $0,10 на платка при 10 000 обем. При обем от 100 000, цената пада до $0,04 на дъска.

Тестване за потвърждаване на ползата от азот

Преди да се ангажирате с азот за вашия индустриален робот PCBA, изпълнете тези два теста.

Сравнение на уринирането (рентгеново)

1. Претопете 20 дъски във въздух, 20 дъски в азот

2. Рентгенова снимка на всяка дъска при 0° и 45° наклон

3. Измерете празната площ под най-голямата термична подложка (напр. IC на драйвера на двигателя)

4. Критерий за преминаване за обосновка на азота: Намаляване на празнините > 50% в сравнение с въздуха

Тест за напречно сечение и срязване

TestAir Reflow ResultNitrogen TargetIMC дебелина (интерметален)1--3 µm неравномерен2--4 µm равномерен Диаметър на кухините> 200 µm общ< 100 µm рядък Якост на срязване на топката (0,5 mm BGA)800--1000 gf1100--1300 gf

Често задавани въпроси -- Често срещани въпроси относно пренареждане на азот за индустриален робот PCBA

Въпрос 1: Азотът подобрява ли надеждността на спойката за индустриален робот PCBA, изложен на вибрации?

A:Да, но само за специфични механизми за отказ. Индустриалните роботи изпитват вибрации от 5--50 Grms от серво мотори и скоростни кутии. Две повреди, свързани с вибрации, се подобряват с азот:

Къркендъл се уринира-- При въздушно преливане, медно-калаеният интерметален (IMC) растеж е неравномерен, създавайки микроскопични празнини на границата. При вибрации тези кухини се сливат и се напукват след 5000-10 000 часа. Азотното препълване създава равномерен IMC (Cu₆Sn₅ слой) без кухини. Тестването на вибрации (20 Grms, 10--2000 Hz, 100 часа) показва, че азотните съединения оцеляват 3 пъти по-дълго.

Умора на спойка в близост до тежки компоненти-- Големи трансформатори (15 × 15 mm) на индустриален робот PCBA изпитват диференциално топлинно разширение по време на загряването на робота (25°C до 85°C). При въздушно преливане кухините се концентрират под ъглите на компонентите, където напрежението е най-високо. Тези кухини действат като места за започване на пукнатини. С азотните фуги без кухини разпределят напрежението равномерно.

Количествено подобрение-- Ускорен тест за живот (термичен шок -40°C до +125°C, 1000 цикъла + едновременна вибрация) показва:

- Съединения за въздушно препълване: 12% напукани или повредени

- Азотни фуги: 1,5% напукани

Въпреки това, азотът не фиксира лошо проектирана геометрия на тампона или неправилни отвори на шаблона. Винаги първо ги оптимизирайте, след това добавете азот.

Въпрос 2: Какъв процент празноти е приемлив за мощностните етапи на PCBA на промишлени роботи и може ли азотът да го постигне?

A:За захранващи етапи PCBA на промишлени роботи (моторни задвижвания, IGBT, MOSFET), приемливото изпразване зависи от термичното натоварване. Съществуват три нива:

Ниво 1 -- Висока мощност (непрекъснато > 20 A на FET)
Допустима празна площ: < 5%. Диаметър на единична кухина: < 0,2 mm. Това е постижимо само с азотно преливане (1000 ppm O₂) плюс вакуумно преливане (по избор). Без азот типичните кухини са 15--25%.

Ниво 2 -- Средна мощност (10--20 A пик, периодично)
Допустима празна площ: < 10%. Няма единична кухина > 0,5 mm. Преливането на азот постоянно постига 5--8% кухини. Въздушното преливане произвежда 12--18% -- често незначително, но преминава, ако термичната симулация позволява.

Ниво 3 -- Ниска мощност (< 5A, сигнални интегрални схеми)
Допустима празна площ: < 25%. Празнините имат минимално топлинно въздействие. Азотът е ненужен. Въздухът е достатъчен.

Може ли азотът да достигне ниво 1 без вакуум?Не -- азотът сам по себе си достига 5--8% минимални празнини поради уловени газове от потока. За под 5% кухини (критично за SiC MOSFET или GaN устройства), имате нужда от вакуумно преформатиране (отстранява газовете след разтопяване на припой). Азот + вакуум постига 1--3% кухини.

Тестов протокол за индустриален робот PCBA: Измерете кухините на 10 дъски. Ако средно > 15%, добавете азот. Ако средно 8--15% и разсейване на мощност < 2W на компонент, въздухът е приемлив. Ако се изисква < 8%, посочете азот плюс оптимизация на шаблона (преходни отвори в термоподложка за освобождаване на поток).

Въпрос 3: Мога ли да конвертирам моята съществуваща фурна за препълване на въздух в азот за производство на PCBA на индустриални роботи?

A:Да, но с три модификации, които не подлежат на договаряне. Много производители опитват частично преобразуване и се провалят.

Модификация 1 -- Уплътнение на пещта
Пещите с препълване на въздуха имат празнини при входните/изходните завеси и между зоните. Чистотата на азота изисква навлизане на кислород < 50 L/минута. Инсталирайте:

- Двуслойни магнитни завеси (заместват обикновените вериги)

- Контрол на положителното налягане (1--2 mm H₂O във фурната)

- Уплътнете всички панели за достъп с високотемпературни силиконови уплътнения

Без запечатване ще консумирате 3--5 пъти повече азот (цена $0,30--$0,50 на дъска) и все още ще имате 5000 ppm O₂ в пика - по-лошо от правилно настроена въздушна фурна.

Модификация 2 -- Система за мониторинг на кислорода
Инсталирайте два циркониев O₂ сензора: един в зоната на предварително загряване, един в пиковата зона на претопяване. Сензорите трябва да се калибрират ежемесечно. Много производители на PCBA на индустриални роботи пропускат калибрирането, след което се чудят защо изпразването се връща.

Модификация 3 -- Конвейер и смазване
Стандартните смазочни материали за конвейера на пещ се изпаряват в азот (отсъствието на кислород променя температурата на разлагане). Използвайте перфлуорополиетерна (PFPE) грес. Марки Kester или Klüber. Стандартната смазка ще замърси платката и ще създаде топчета от спойка.

Цена и времева линия за преобразуване:

- Оборудване: $8,000--$15,000 (уплътнения, завеси, сензори, контрол на потока)

- Монтаж: 2 дни престой

- Доставка на азот: резервоар за течност или генератор на PSA ($300--$500/месец на лизинг)

- Период на изплащане за индустриален робот PCBA обем > 50 000/годишно: 6--8 месеца (от намалена преработка и връщане на място)

Не конвертирайтеако годишният ви обем е под 20 000 дъски. Вместо това използвайте договорен производител, който вече разполага с претопяване на азот.

Матрица за вземане на решения – трябва ли да използвате азот?

Фактор Въздух Reflow Достатъчно Азот Препоръчва Термични подложки > 25 mm² Не Да Компоненти с открита медна основа (QFN, DFN) Не Да BGA pitch < 0,8 mm Не Да Робот PCBA работи > 60°C околна среда Не Да Цел за надеждност на полето < 0,5% отказ на година Не Да Безоловен припой (SAC305) с поток без почистване Понякога За големи платки Обем < 10 000 платки/година Да Не (рентабилен)

Окончателна препоръка

Азотното преливане има ясен смисъл за индустриалния робот PCBA, който съдържа:

- Големи термични подложки (> 25 mm²)

- BGA или QFN с открити матрици

- Всяка мощност, разсейваща > 5 W на компонент

- Изискване за надеждност < 1% полеви отказ за 5 години

Азотът няма смисъл за прост индустриален робот PCBA с ниска мощност (сензорни интерфейси, I/O платки) с малки компоненти и без термични предизвикателства.

Практически съвети: Извършете тест със 100 дъски в азот. Рентгеново изпразване. Сравнете с текущите си резултати от въздушно пренареждане. Ако празната площ намалее с повече от 50%, вкарайте азот. Ако намалението е по-малко от 30%, вашият флюс или дизайн на шаблон е истинският проблем - поправете първо тях.
