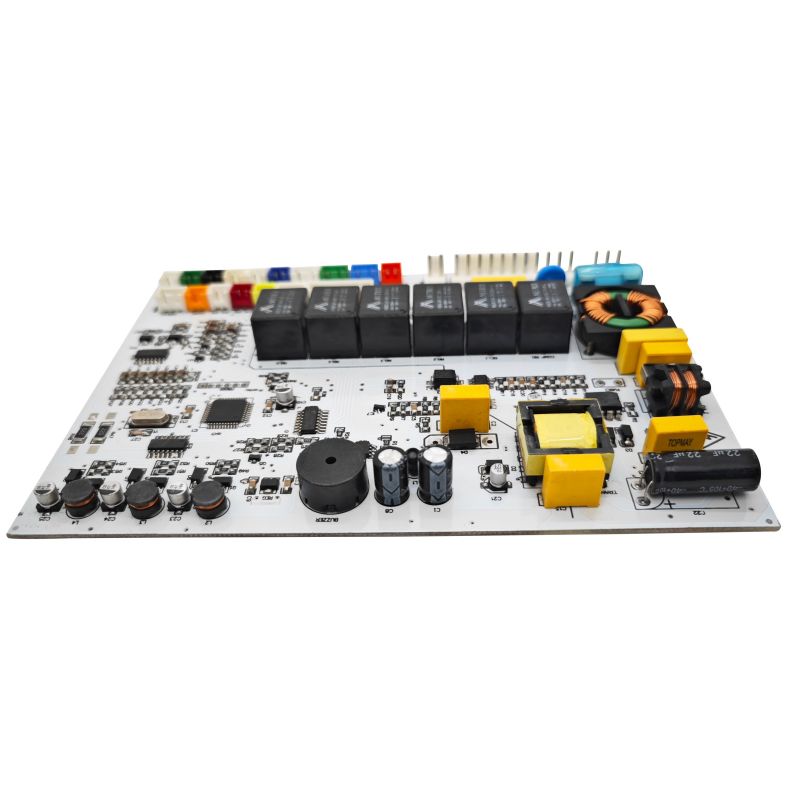

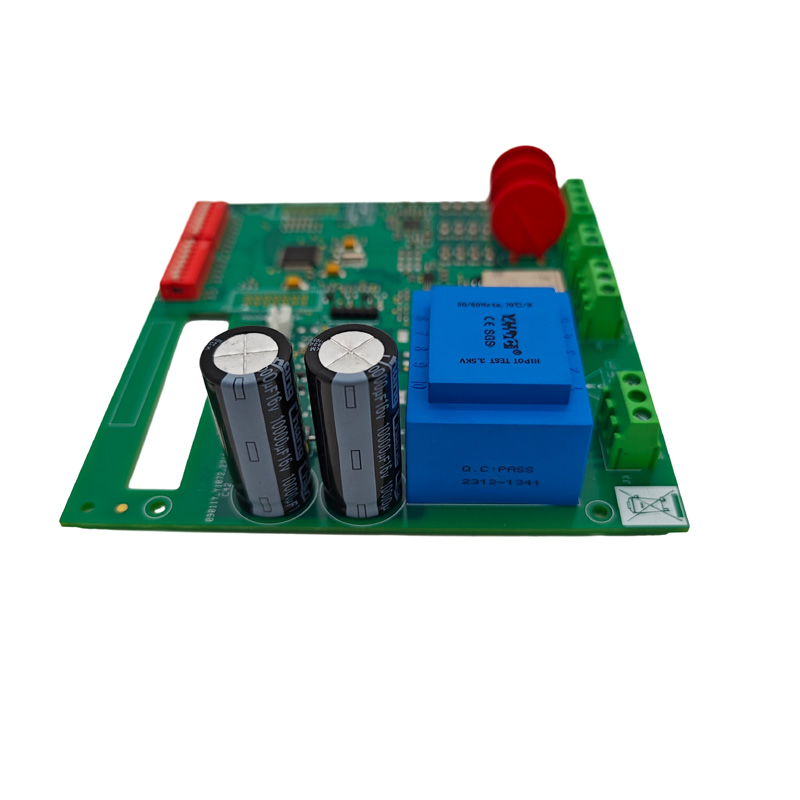

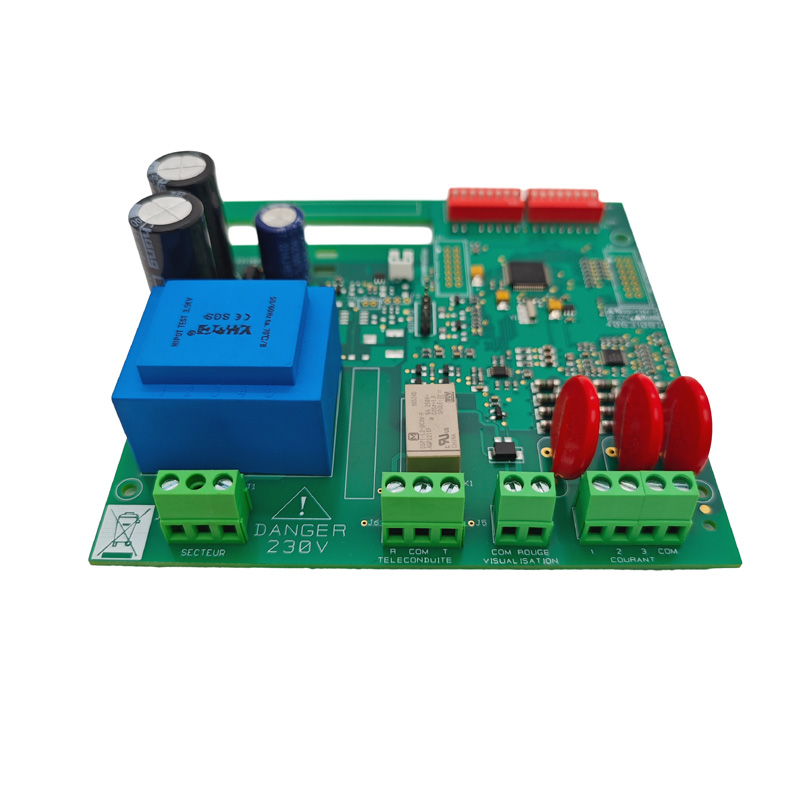

Сонар за риболов PCBA
  • Сонар за риболов PCBAСонар за риболов PCBA
  • Сонар за риболов PCBAСонар за риболов PCBA
  • Сонар за риболов PCBAСонар за риболов PCBA

Сонар за риболов PCBA

Риболовните сонарни системи (риботърсачи) са основни електронни системи за морско изследване и подводни изображения, използвани предимно за локализиране на рибни стада, измерване на дълбочината на водата и изобразяване на топографията на морското дъно. Като професионален производител на PCBA на едно гише, специализиран в сонарни системи за риболов, ние предоставяме цялостни услуги, вариращи от проектиране на решение, производство на печатни платки и SMT монтаж до окончателно сглобяване на модул и функционално тестване.

Изпратете запитване

Описание на продукта

Риболовната сонарна система (риботърсач) е основният електронен компонент в оборудването за откриване на море, широко използвано при любителски риболов, търговски риболов и подводно изследване. Като професионален доставчик на услуги за производство на PCBA, ние предлагаме решения на едно гише от проектирането до сглобяването на готовия продукт, осигурявайки надеждна работа в сурови морски среди, характеризиращи се със солен спрей, висока влажност и екстремни температурни колебания.

Два основни модула на сонар за риболов PCBA

Сонарната система се състои от два електронни модула, всеки с различни PCBA изисквания:

Дисплей/процесор PCBA

  • Обработка на сонарни сигнали – преобразуване на обратно ехо в цифрови изображения

  • Интегриране на GPS навигация – комбиниране на данни за позицията със сонарни показания

  • Задвижване на дисплея – контролиране на LCD или сензорен изход

  • Взаимодействие с потребителския интерфейс – бутон за четене или въвеждане чрез докосване

Преобразувател PCBA

  1. Генериране на импулси – създаване на изблици на високо напрежение (±40V до ±100V) при сонарни честоти
  2. Приемане на ехо – усилване и кондициониране на слаби обратни сигнали (микроволтов диапазон)

  3. Превключване на предаване/получаване – бързо превключване между режимите на предаване и приемане

  4. Съвпадение на импеданса – съгласуване на характеристиките на кабела и трансдюсера

Съвременна производствена тенденция: Преобразувателите за риболов от висок клас сега използват SMT технология, с машини за вземане и поставяне, монтиращи пиезоелектрични елементи директно върху PCBA, заменяйки ръчното позициониране на керамични кристали за подобрена точност и намалени разходи.

Основни технически спецификации

Параметър Плитка вода (0-200 фута) Дълбока вода (200-1000 фута+)
Типична честота 200 kHz 50 kHz или 38 kHz
Дължина на вълната/Резолюция По-кратък = по-висок детайл По-дълъг = по-голяма дълбочина на проникване
Мощност на предаване 1 kW 4 kW (търговски клас)
Предавателно напрежение ±40V до ±60V ±80V до ±100V

Налични конфигурации

  • Единична честота, единичен лъч: 38 kHz, 50 kHz, 200 kHz при 1 kW

  • Двойна честота, единичен лъч: 38/200 kHz или 50/200 kHz (обичайно за риболов)

  • Висока мощност: 4 kW дълбоководна търговска конфигурация

Физически спецификации на PCBA

Параметър Дисплей/Процесор Монтаж на преобразувател
Материал на дъската FR4 (стандартен) High-Tg FR4 или гъвкава печатна платка
Брой слоеве 4-8 слоя 2-4 слоя
Медно тегло 1-2 oz (сигнал), 2 oz (мощност) Минимум 2 oz (силни токови импулси)
Повърхностно покритие ENIG или OSP ENIG (устойчивост на корозия)
Работна темп -20°C до +70°C -40°C до +85°C
Конформно покритие Препоръчва се Задължително (морска среда)

Шест критични съображения за дизайн

1. Целостта на сигнала – Осигуряване на точност на откриване

Честотите на сонара варират от 50 kHz до над 900 kHz. Оформлението на PCBA влияе пряко върху обхвата и точността на откриване:

  • Следи, контролирани от импеданс: 50Ω или 75Ω, типични за кабели на преобразуватели

  • Съответстващи дължини на следи: За преобразуватели с фазова решетка всички следи на елементи трябва да имат еднаква електрическа дължина

  • Предпазни пръстени: Ограждат чувствителните аналогови входове със заземени следи за отхвърляне на шума

  • Отделно аналогово/цифрово заземяване: Свържете към една звездна точка близо до захранващия вход

2. Защита от влага – фактор №1 за надеждност

Морската среда излага PCBAs на солен спрей, кондензация и директно потапяне. Конформното покритие не подлежи на обсъждане:

Тип покритие Най-добро за плюсове минуси
Акрил (AR) Обща морска употреба Лесен за нанасяне, преработваем Умерена химическа устойчивост
Силикон (SR) Екстремни температурни колебания Гъвкав, широк температурен диапазон (-55°C до +200°C) Трудно се премахва
Уретан (UR) Продължително потапяне в солена вода Отлична устойчивост на химикали/соли Трудно за преработване

Цели за оценка на IP:

  • Дисплей: минимум IP65 (прахоустойчив, устойчив на водни пръски)

  • Монтаж на сондата: минимум IP68 (устойчив на потапяне до 1m+)

3. Превключване на предаване/получаване (T/R) – защита на чувствителния приемник

Сонарният преобразувател не може да предава и приема едновременно. PCBA трябва да включва T/R превключвател, който предпазва чувствителния усилвател с нисък шум (LNA) от предавателния импулс с високо напрежение:

  • Трислойна защита: верига на чопър + затягане на напрежението + серийно съпротивление

  • Време за реакция: <10 μs (1 фут дълбочина в плитка вода = 2 μs двупосочно пътуване)

  • Степен на защита на приемника: Издържа на ±100V пикове при ±5V вход

4. Дизайн на усилвател на мощност

Увеличава сигнала на логическото ниво на MCU (5V) до напрежението, необходимо за задвижване на преобразувателя:

Етап Вход Изход печалба
Осцилатор MCU тригерен импулс 200 kHz, 500 μs пакет при 5V N/A
MOSFET драйвер 5V логика 12V задвижване на портата ~2x
Захранващи MOSFET транзистори 12V превключване ±40V до ±60V синусоида (H-мост) ~8x

5. Приемна верига – усилване и филтриране

Обратното ехо е изключително слабо (миливолта или микроволта). Веригата на приемника изисква високо усилване с нисък шум:

Етап функция Типично усилване
Чопър (T/R защита) Прекъсва връзката по време на предаване N/A (преминаване)
Усилвател с нисък шум (LNA) Първостепенно усилване (най-нисък под на шума) 20-40 dB
Лентов филтър Премахва шума извън лентата (200 kHz ±10 kHz) -3 dB при прекъсване
Вторичен усилвател Подава сигнал към обхвата на ADC 20-40 dB
Пиков детектор Преобразува RF обвивката в DC за определяне на обхват N/A

6. Проектиране на захранване

Генерира множество чисти шини за напрежение от един вход за морска батерия 12V:

Релса Текущ Толерантност към пулсации Използва се за
5V 500mA-2A <50mV MCU, логика, дисплей
3,3 V 100mA-500mA <30mV DSP, ADC, прецизен аналог
±12V до ±15V 100mA-500mA <100mV Операционни усилватели, LNA
±40V до ±100V 1A-5A (импулсен) N/A Усилвател на мощност (само за предаване)

Препоръка: Използвайте отделни превключващи регулатори за цифрови и аналогови шини. Използвайте LDO след превключване на преобразувателите за най-чиста мощност към веригата на приемника.

Правила за надеждност на оформлението на PCBA

правило Ключови моменти
Отделни секции ВН и НН Поставете усилвателя на мощността на единия ръб, приемната верига на противоположния ръб; минимално разстояние на пълзене 3 mm между ±100V и 5V следи
Защитете чувствителните аналогови входове Съраунд LNA входна следа със заземен меден поток; добавете заземени отвори на всеки 5 mm; поддържайте входната следа възможно най-кратка
Сшиване на земни равнини с отвори 0,3 mm отвори на 5 mm разстояние, свързващи горната и долната заземяваща равнина; намалява импеданса на земята и предотвратява отскачането на земята
Обемният капацитет близо до усилвателя на мощността Поставете кондензатор с нисък ESR от 1000 μF до 4700 μF на входа на захранващия усилвател на мощност; предотвратява срив на напрежението по време на предаване
Термично управление за Power Stage Използвайте 2-3 унции мед за захранващи следи; добавете минимум 9 термични отвора на MOSFET подложка

Ръководство за избор на материал

Тип компонент Препоръчва се Избягвайте Причина
PCB основа High-Tg FR4 (Tg≥170°C) или PTFE Стандартен FR4 (Tg 130°C) Висока мощност и колебания в морската температура
Повърхностно покритие ENIG (злато) HASL Устойчивост на корозия
Солдерна маска LPI с UV флуоресцентен индикатор Стандартен мат Проверка на покритието
Конформно покритие Акрил или силикон Няма Защита от солена вода
Съединители Запечатан (IP67+) Незапечатани заглавки Проникване на влага

Изисквания за производствени тестове

Тестови елемент Метод Критерии за преминаване/неуспех
Вътрешен тест (ICT) Автоматизирано приспособление за сонда Налични всички компоненти, правилни стойности
Тест за превключване на T/R Приложете предавателен импулс, измерете LNA изхода LNA изход <100mV по време на предаване
Ниво на шума на приемника Прекъснете входа с 50Ω, измерете показанията на ADC Шум <3 LSB (10-битов типичен)
Точност на обхвата Тестови резервоар с известна цел на 10 фута Грешка в диапазона <3%
Устойчивост на влага 85% RH за 48 часа, захранван Без корозия, без влошаване на сигнала

Екологична квалификация (стандарт за търговски продукти)

Тест Стандартен Продължителност/Цикли
Термичен цикъл -20°C до +60°C 50 цикъла
Вибрация Вибрационен профил на корабния двигател 2 часа на ос
Солен спрей 5% NaCl, 35°C 48 часа
Влажност 95% RH, 40°C 48 часа

Често задавани въпроси

Q1: Твърда FR4 или гъвкава печатна платка за монтаж на преобразувател?

И двете са жизнеспособни; изборът влияе върху производителността и надеждността:

  • Твърд FR4: Най-добър за прости едноелементни преобразуватели, нискочестотни (50-83 kHz) конструкции. По-ниска цена, по-лесно производство, но не може да съответства на извити форми на корпуса.

  • Гъвкава печатна платка: Най-добра за фазирани решетки, високочестотни (200 kHz+), извити конструкции на корпуса. Съответства на сложни форми, намалява размера на корпуса, но по-висока цена.

Тенденция в индустрията: Премиум риботърсачите вече използват гъвкави PCBA с SMT пиезоелектрични елементи, позволяващи прецизно позициониране на десетки малки преобразувателни елементи в извити или линейни масиви за оформяне на сонарния лъч.

В2: Как да защитим предусилвателя на приемника от високоволтов предавателен импулс?

Използвайте трислойна защитна схема:

  1. Верига на чопър: последователно свързани MOSFET или PIN диоди с входа на приемника – ИЗКЛЮЧВА се по време на предаване

  2. Захващане на напрежението: Шотки или ценерови диоди обратно към гърба се фиксират до ±5V или ±10V

  3. Серийно съпротивление: резистор от 100Ω до 1kΩ между превключвателя T/R и LNA входа ограничава тока по време на повреда

В3: Какво причинява периодични сонарни сигнали или призрачно ехо?

Често може да се проследи до дефекти в дизайна или монтажа на PCBA:

  1. Навлизане на влага в конектора → Покрийте съединението на конектора, използвайте запечатани конектори
  2. Напукани спойки на SMT елементи → Използвайте гъвкави печатни платки, добавете епоксиден пълнеж

  3. Недостатъчно отделяне на захранващи релси → Добавете 1000μF насипен кондензатор, отделно 100μF+100nF отделяне за LNA релса

  4. Лоша настройка на лентовия филтър → Използвайте компоненти с 1% толеранс, проверете с мрежов анализатор

Защо да изберете нас – прецизност, съобразена с изискванията на PCBA за сонар за риболов

Ние изградихме нашите възможности специално за справяне с уникалните предизвикателства на производството на морска електроника:

1. Зрели процеси за защита от влага

Корозията от солена пръска и проникването на влага са основните предизвикателства в морската среда. Ние предлагаме акрилни, силиконови и уретанови опции за конформно покритие със селективно пръскане (прецизно избягване на областите на съединителите) и UV флуоресцентен индикатор за лесна проверка – отговарящи на изискванията за защита IP68 за модулите на преобразувателите.

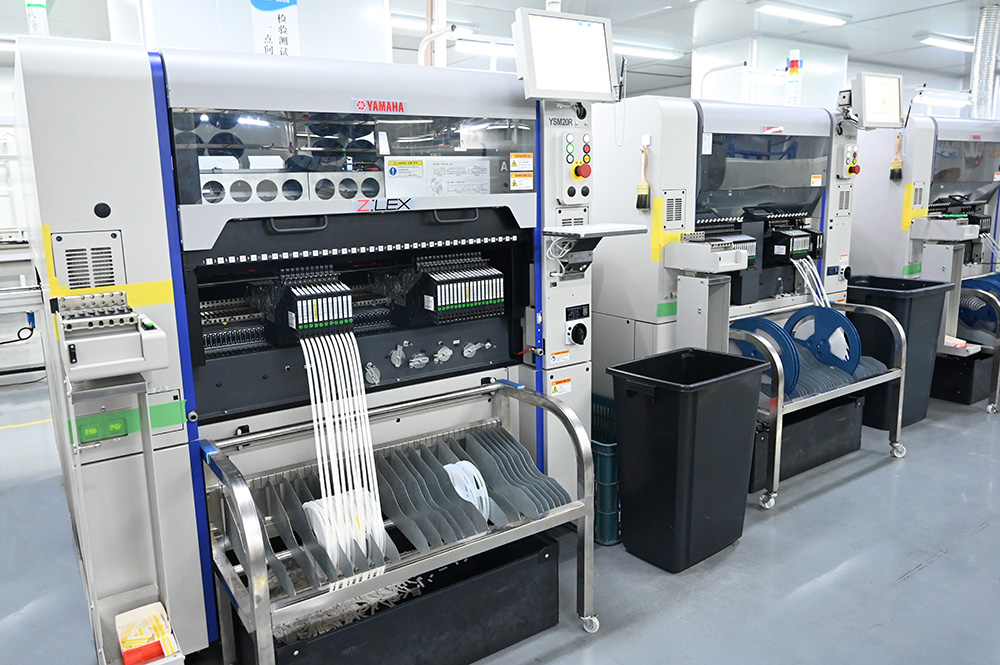

High Speed Yamaha SMT Machine

2. Възможност за производство на гъвкави печатни платки и твърди гъвкави устройства

Преобразувателите за риболов от висок клас използват все по-често гъвкави решения за PCB + SMT пиезоелектрични елементи. Ние поддържаме производство на гъвкави печатни платки (полиимид/PET) и твърди гъвкави платки – позволяващи прецизно позициониране на масиви, съвместимост с извити корпуси и намален общ размер.

3. Услуга „до ключ“ на едно гише – намалени разходи за координация

От изработка на печатни платки → снабдяване с компоненти → SMT/DIP сглобяване → програмиране → функционално тестване → конформно покритие → сглобяване на кабелни снопове → сглобяване на завършен продукт, всички процеси се извършват вътрешно, минимизирайки разходите за координация на различни доставчици и рисковете за качеството.

4. Изчерпателни възможности за тестване и валидиране

Оборудвани с 2 стаи за изпитване на стареене, 2 камери за изпитване при висока/ниска температура и широка гама от професионални инструменти за изпитване, ние можем да извършим:

  • Вътрешен тест (ICT)

  • Термичен цикличен тест (-40°C до +85°C)

  • Тест със солен спрей

  • Тест за температурен шок

  • Функционално тестване (включително валидиране на T/R превключване, тестване на нивото на шума)

5. Гъвкава поддръжка на силата на звука

Годишният производствен капацитет на PCBA надхвърля 1,5 милиона единици, като същевременно поддържа пилотни серии с малък обем без MOQ – безпроблемен преход от проверка на прототип към масово производство.


Нашите квалификации

  • Създаден: 2011 г

  • Фабрична площ: 3000+ кв.м

  • Инженери по научноизследователска и развойна дейност: 20

  • SMT производствени линии: 6

  • DIP монтажни линии: 4

  • Линии за сглобяване на готов продукт: 2

  • Система за качество: сертифицирана по ISO 9001:2015, съвместима с IPC-610E

  • Експортни пазари: Северна Америка, Южна Америка, Европа, Азия, Океания
