Защо UNIXPLORE доставя индустриален клас PCBA за критични приложения

За инженерите и мениджърите по снабдяването сглобката на печатна платка (PCBA) е единственият най-чувствителен към повреди компонент във всеки електронен продукт.UNIXPLORE, работещ от Dongguan, Китай от 2011 г., е изградил репутацията си на сглобки, които оцеляват в условия на реалния свят – температурни цикли, вибрации, влажност и непрекъсната работа.

За разлика от големите потребителски бордови къщи, UNIXPLORE се фокусира върху специфичната за приложението надеждност в осем индустрии, от медицинско оборудване до автомобилни системи.

Предимството на UNIXPLORE до ключ

Един продавач, контролиращ цялата верига, елиминира соченето с пръст. UNIXPLORE притежава или директно управлява всяка стъпка:

• Дизайн и производство на печатни платки – Вътрешен преглед на оформлението за целостта на сигнала.
• Снабдяване с компоненти – Снабдяване само от франчайз дистрибутори.
• SMT & THT монтаж – линии за поставяне на Panasonic и Yamaha.
• Предварително програмиране – Микроконтролерите мигат преди запояване.
• Функционално тестване – Персонализирани тестови приспособления за всеки продукт.

Изграждане на кутия и кабелна система – Готов продукт, готов за продажба на дребно.

Сертификати, които можете да проверите

UNIXPLORE поддържа четири активни сертификата на трети страни:

• ISO9001:2015 – Пълна система за управление на качеството.
• SGS – Независима проверка на материали и процеси.
• RoHS – Съответствие за европейските и северноамериканските пазари.
• UL – Признат монтаж на компоненти за пожарна безопасност.

Не се показва сертификат, освен ако е актуален. UNIXPLORE публикува дати на одит при поискване.

Осем специфични за приложението PCBA категории от UNIXPLORE

Всяка категория използва различни правила за проектиране, степени на компоненти и протоколи за тестване.

Домакински уреди PCBA

Перални, хладилници, индукционни котлони. Изисква конформно покритие срещу пара и остатъци от препарат. UNIXPLORE добавя вериги за блокиране на реле, за да предотврати нулиране на микроконтролера.

Индустриален контрол PCBA

PLC, моторни задвижвания, температурни контролери. Широк работен диапазон (-30°C до +85°C) със защита от пренапрежение на всички входове. UNIXPLORE използва стандартно кондензатори с номинална температура 105°C.

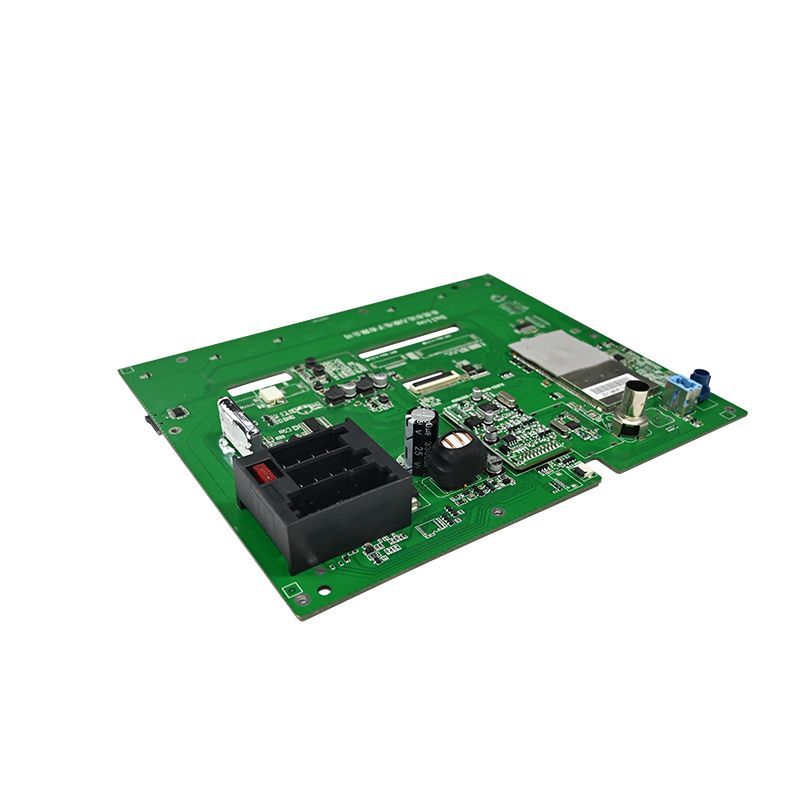

Автомобилен PCBA

Вътрешно осветление, управление на прозорците, нагреватели на седалки. Устойчивостта на вибрации е задължителна. UNIXPLORE закрепва всички конектори с лепило и определя пасивите от автомобилен клас (AEC-Q200).

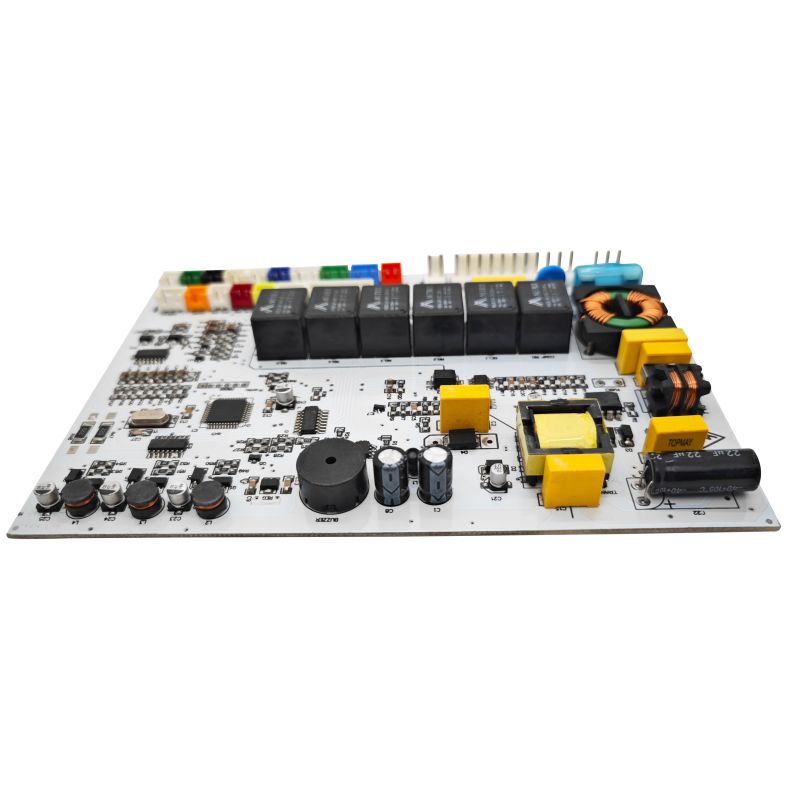

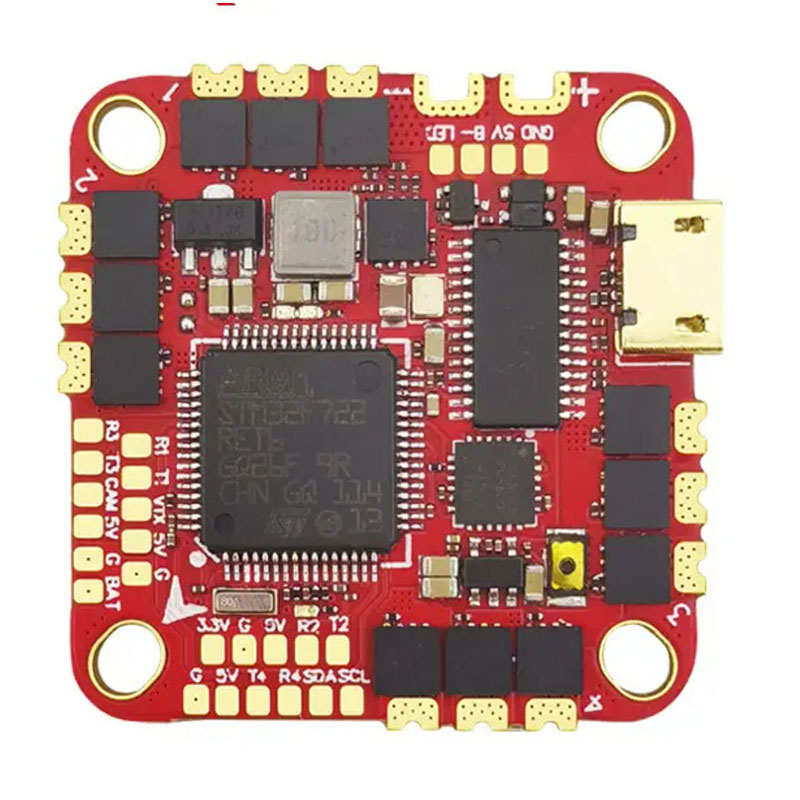

PCBA за потребителска електроника

Интелигентни контакти, дистанционни управления, захранващи банки. Чувствителен към разходите, но изисква последователни запоени съединения. UNIXPLORE прилага 100% автоматизирана оптична инспекция (AOI) дори за серии с нисък марж.

Медицинско оборудване PCBA

Пациентни монитори, инфузионни помпи, диагностични апарати. Проследимост на компонентите до ниво на партида. UNIXPLORE изолира медицинската линия в отделна чиста зона.

Система за сигурност PCBA

IP камери, датчици за движение, панели за достъп. Съсредоточете се върху ниската мощност в режим на готовност. UNIXPLORE тества всяка платка за ток на утечка под 50µA.

Здравеопазване PCBA

Оборудване за рехабилитация, термометри, носими сигнални устройства за възрастни хора. По-ниско регулаторно бреме от медицинското, но изисква безопасен за потребителя дизайн (без остри опашки на спойка, без изложено високо напрежение).

LED осветление PCBA

Линейни драйвери, градински светлини, табели за авариен изход. Топлинното управление определя продължителността на живота. UNIXPLORE използва печатни платки с алуминиево ядро ​​и валидиране на термодвойки по време на теста.

ЧЗВ за UNIXPLORE PCBA – Инженерни отговори

Тези три въпроса пристигат всяка седмица от клиенти на UNIXPLORE във фазите на прототипиране и производство.

Въпрос 1: UNIXPLORE доставя ли компоненти директно от франчайз дистрибутори и какво се случва, ако дадена част е остаряла?

Отговор: Да. UNIXPLORE поддържа акаунти за закупуване с DigiKey, Mouser, Arrow и LCSC за пасивни компоненти. За активни части (ИС, транзистори, модули) UNIXPLORE използва само франчайз дистрибутори или директни фабрични линии. Не се използват сив пазар или несертифицирани брокери. Ако един артикул от BOM е остарял, UNIXPLORE изпълнява процес от три стъпки: първо, търси в наличност на упълномощен дистрибутор; второ, предлага дроп-ин подмяна с идентичен pinout и електрически спецификации; трето, представя на първоначалния клиент писмена оценка на риска преди всяка замяна. За промишлени продукти с дълъг живот UNIXPLORE предлага услуга за закупуване през целия живот, при която клиентът закупува предварително 5-10 години очаквано търсене, а UNIXPLORE ги съхранява в контейнери с контролирана влажност с тримесечна проверка.

Въпрос 2: Какво функционално тестване изпълнява UNIXPLORE по подразбиране и какви тестове струват допълнително?

Отговор: По подразбиране всяка UNIXPLORE PCBA получава автоматизирана оптична инспекция (AOI) от страната на SMT, визуална инспекция от страната на THT и захранван „тест за дим“, проверяващ за късо съединение, правилни шини за напрежение и основна функция на осцилатора. Това е включено в цената на парче. Тестовете с допълнителни разходи включват: тестване в рамките на веригата (ICT) с помощта на приспособление за нокти (еднократна такса за приспособление от 250−250−800 плюс 0,15−0,50 на борд), пълнофункционално тестване на вашия скрипт (инженерно време на 0,15 − 0,50 на борд), пълнофункционално тестване на вашия скрипт (инженерно време на 85/час + тест изработка на приспособление, ако е необходимо), гранично сканиране (JTAG) за BGA устройства ($0,30 на платка) и тестване за изгаряне (24-168 часа при повишена температура, цена въз основа на заетостта на камерата). UNIXPLORE винаги препоръчва функционално тестване за всяка платка с микроконтролер или повече от 200 компонента. Компанията предоставя шаблон за спецификация на теста на клиентите, които използват за първи път.

Въпрос 3: Какво е типичното време за изпълнение от Gerber файлове до завършен PCBA в кутия с UNIXPLORE?

Отговор: За стандартна двустранна SMT платка със 100-300 компонента и без кутия, UNIXPLORE се доставя за 15 до 18 работни дни. Това се разделя на: 3 дни за доставка на компоненти (ако приемем, че всички части са активни и в наличност на дистрибутора), 4 дни за производство на печатни платки (FR4, 1,6 mm, HASL или ENIG), 2 дни за създаване на шаблон и настройка на SMT програма, 3 дни за SMT поставяне и преформатиране, 2 дни за THT ръчно запояване и вълново запояване, 2 дни за първо преминаване на функционално тестване и AOI, 2 дни за конформно покритие (ако е посочено) и окончателна проверка. Добавянето на кутия (пластмасова или метална кутия) добавя 5-7 дни. Добавянето на кабелен сноп или кабелен комплект добавя 3-4 дни. Спешна услуга (общо 10 работни дни за голи PCBA) се предлага срещу 30% премия, но изисква одобрение от UNIXPLORE за наличност на компоненти. Времето за изпълнение започва, когато UNIXPLORE потвърди, че файловете Gerber, BOM и данните за центроида са без грешки. Често срещаните забавяния идват от липсващи маркировки за полярност или неправилни библиотеки с отпечатъци.

Как UNIXPLORE се справя с трите скрити PCBA режима на отказ

Дори правилно запоена платка може да се повреди преждевременно. UNIXPLORE проектира тези три риска.

Пълзене на спойка

Термичното разширение напуква спойката с течение на времето. Профилите за преформатиране на UNIXPLORE са оптимизирани за дебелина на дъската и плътност на компонентите.

Електрохимична миграция

Влагата плюс преднапрежението увеличават металните дендрити. UNIXPLORE прилага ултрачист поток без почистване и определя стандарти за чистота IPC Class 2 или Class 3.

Микроконтролер Latch-Up

Грешките в последователността на мощността разрушават интегралните схеми. UNIXPLORE добавя TVS диоди и последователности на захранващи шини по време на теста.

Получаване на безплатна оферта от UNIXPLORE

UNIXPLORE предоставя обвързващи оферти за прототипи и производствени количества. Необходими документи:

· Gerber файлове (формат RS-274X)

· BOM с номера на части и количества на производителя

· Монтажни чертежи или координати за избор и поставяне

· Всички тестови спецификации или специални инструкции

Свържете се с UNIXPLOREда получите отговор до 24 часа; моля, предоставете следната информация::

· Единична цена при целево количество (100, 500, 1000, 5000)

· Еднократен NRE (инструменти, шаблони, тестова приспособление)

· Фирмено време за доставка до пристанище Шенжен или от врата до врата
