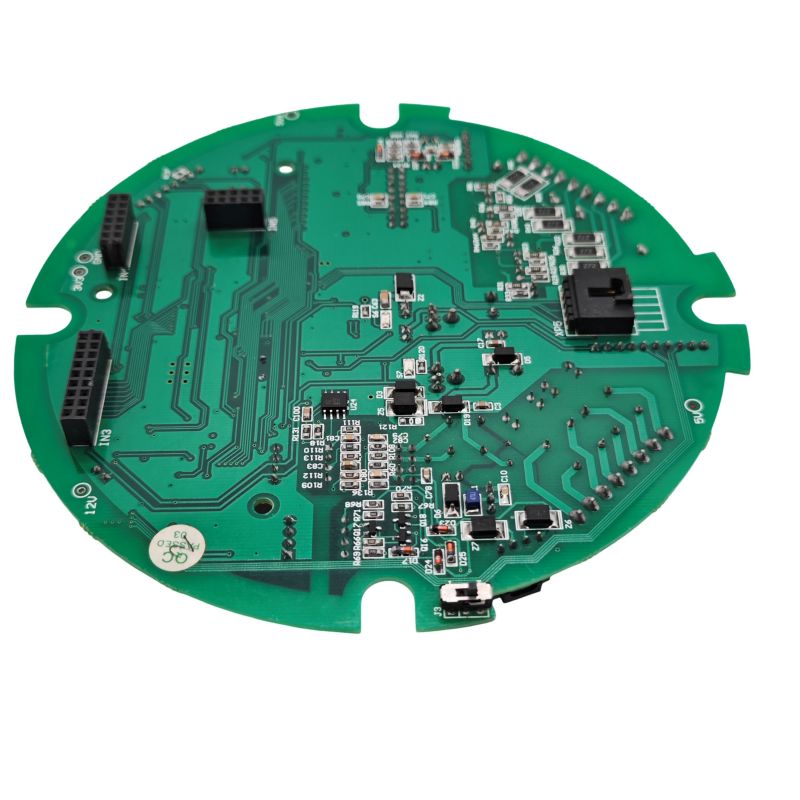

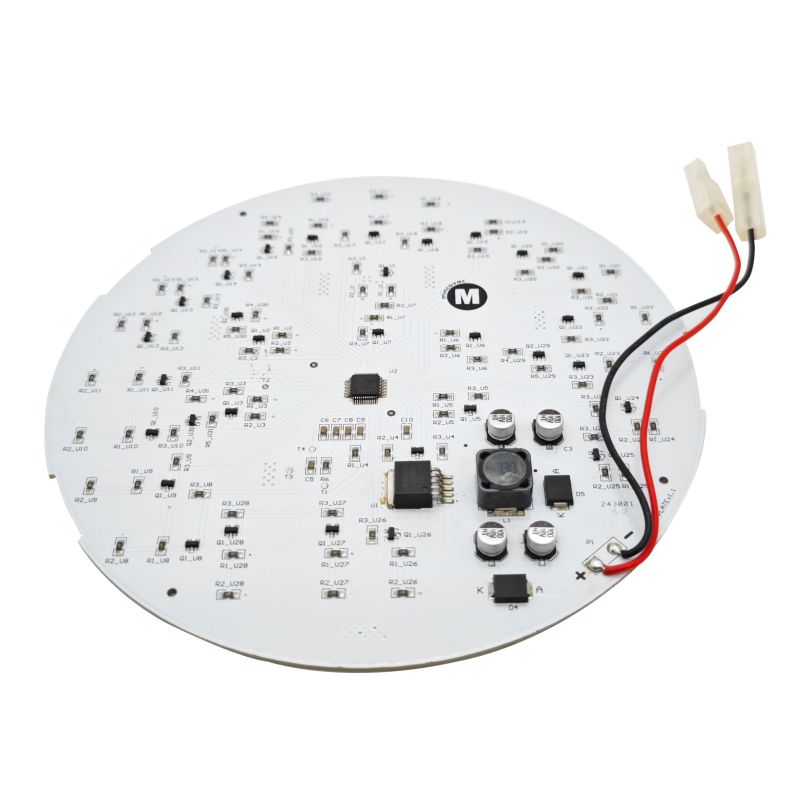

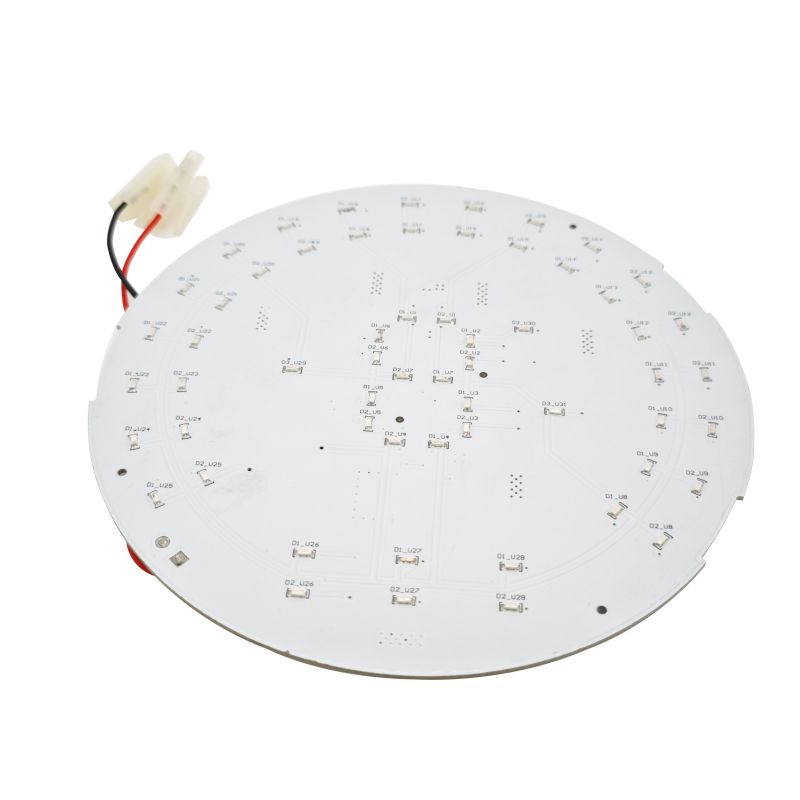

Как да направите надеждна лампа за засаждане PCBA
Осветителните тела за засаждане (градински LED тела) работят при трудни условия: 12-16 часа непрекъсната ежедневна работа, среда с висока влажност (60-90% RH) и значителен топлинен стрес. PCBA е гръбнакът на цялото приспособление --- повредата тук означава загуба на реколта и загуба на енергия.
С 20-годишен опит в силова електроника и производство на печатни платки в промишлени и селскостопански сектори, аз съм анализирал стотици повреди на светлинни полета. Това ръководство обхваща избора на материал, термичното управление, дизайна на спектъра и доказаните параметри за надеждност за засаждане на леки PCBA.
Какво трябва да направи PCBA лампата за засаждане
Осветление за засаждане PCBA поддържа фотосинтезата на растенията чрез изкуствена светлина. За разлика от стандартното осветление, градинарското PCBA трябва да доставя специфични дължини на вълните (червено за цъфтеж, синьо за вегетативен растеж), като същевременно управлява непрекъсната работа с висока мощност.
Основни функции на осветителното тяло за засаждане PCBA:
- Контрол на спектралния изход:Задвижва LED чипове на точни дължини на вълната (660nm червено, 450nm синьо) с отклонение ≤±5nm
- Топлинно разсейване:Премахва топлината от светодиодните кръстовища, за да предотврати преждевременното обезценяване на лумена
- Регулиране на мощността:Преобразува AC вход (85-265V) или DC вход (12-52V) в стабилен постоянен ток за LED низове
- Опазване на околната среда:Издържа на оранжерийна влажност и температурни колебания
Ключова разлика от стандартните LED PCBA:Засаждането на леки PCBA изисква по-висока плътност на мощността (40W до 200W+ на платка) и специфична настройка на спектъра за различни видове култури.
Основни технически спецификации
Спектрални изисквания по етап на растеж
Въз основа на текущите градинарски LED стандарти и спецификации на производителя.
Електрически и захранващи спецификации
Диапазони на мощността, получени от спецификациите на PCBA за търговска светлина за засаждане.
Физически и топлинни спецификации
Въз основа на стандартите за производство на печатни платки за приложения в градинарството.
Избор на материал за печатни платки: Критичен за надеждността
Изборът на печатни платки директно определя продължителността на живота и производителността на растенията.
Алуминиев MCPCB (най-често срещан за осветителни тела за засаждане)
Алуминиевите MCPCB представляват над 80% от търговските леки PCBA за засаждане. Те предлагат най-добрия баланс между топлинна ефективност и цена.
Кога да изберете алуминий:Повечето търговски осветителни тела за засаждане от 40 W до 200 W. 1-3 W/m·K алуминиева печатна платка е достатъчна за стандартни LED плътности.
FR4 (чувствителни към разходите или ниска мощност)
FR4 осветителни тела PCBA са подходящи само за:
- Нискомощни тела под 30W
- Конструкции с външни радиатори
- Краткосрочни или любителски приложения
Ограничение:FR4 не може да разсейва топлината ефективно. Температурите на LED кръстовището се повишават с 15-25°C по-високо от еквивалентните алуминиеви MCPCB дизайни.
Керамичен PCBA (премиум / висока надеждност)
Керамичните субстрати (алуминиев оксид или алуминиев нитрид) елиминират напълно диелектричния слой, постигайки топлопроводимост от 20-200+ W/m·K.
Най-добро за:Изключително висока плътност на мощността (>3 W/cm²) или приложения, изискващи абсолютна надеждност.
Термично управление за непрекъсната работа
Осветителните тела за засаждане работят 12-16 часа дневно, 365 дни в годината. Топлинното управление е фактор №1 за надеждност.
Оптимизация на топлинния път
Основно правило:За всеки 10°C намаление на температурата на свързване на LED, продължителността на живота се удвоява.
Термичен интерфейсен материал (TIM)
Между MCPCB и радиатора на приспособлението:
- Задължителен TIM:Силиконова или керамична термична подложка (минимум 3 W/m·K)
- Дебелина:0,5 мм до 1,5 мм
- Компресия:20-30% за премахване на въздушните междини
Медно тегло за текущи следи
Въз основа на текущите стандарти за капацитет IPC-2221 за градинско осветление.
Дизайн на спектъра и контрол на дължината на вълната
Растенията изискват специфичен светлинен спектър за различните етапи на растеж. PCBA трябва да доставя тези дължини на вълните с точност.
Стандартни дължини на вълните за осветителни тела за засаждане
Препоръки за съотношението червено:синьо
Въз основа на насоки за градинарски LED дизайн от индустриални източници.
Контрол на тока за стабилност на дължината на вълната
Дължината на вълната на светодиода се променя с изменение на тока. За да поддържате спектрална точност:
- Максимално текущо отклонение:±2% за всички LED низове
- Препоръчително отклонение:±1% за премиум дизайни
- Метод на измерване:Сериен резистор спад на напрежението или вграден измервател на ток
Топология на драйвера и дизайн на веригата
Постоянен ток срещу постоянно напрежение
Засаждането на светлина изисква PCBAзадвижване с постоянен токза всеки LED низ за поддържане на стабилна дължина на вълната и предотвратяване на термично бягство.
Необходими са защитни вериги
Опазване на околната среда за помещения за отглеждане
Осветителните тела за засаждане работят в среда с висока влажност (60-90% RH). Защитата от влага е задължителна за надеждна работа.
Изисквания за конформно покритие
Минимална дебелина на покритието:0,03 мм (1,2 мили)
Контролен списък за защита от влага
- Конформно покритиевърху всички споени фуги и откритата мед
- Засажданеза конектори и зони с високо напрежение (по избор за екстремни среди)
- Запечатани конектори(IP65 минимум за външни или оранжерии с висока влажност)
- ENIG повърхностно покритие(предотвратява корозията на медта; HASL не се препоръчва)
Ограничения на работната среда
Правила за оформление на Light PCBA
Правило 1: Разделете захранването и сигнала
- Дръжте AC/DC входната секция изолирана от следите на LED устройството
- Минимално разстояние на пълзене: 3 mm между зони с високо и ниско напрежение
Правило 2: Скъсете силнотоковите контури
- Поставете LED драйверите възможно най-близо до LED конекторите
- Минимизиране на зоната на веригата, за да намалите EMI
Правило 3: Дизайн на термична подложка за светодиоди
- Всяка LED термична подложка изисква минимум 9 термични отвора (0,3 mm)
- Отворите трябва да бъдат запълнени и затворени за възможност за запояване
Правило 4: Изливане на мед за земята
- Използвайте твърда заземена равнина на слой 2 (за 2-слойна MCPCB, земята е металната сърцевина)
- За дизайни FR4: специален основен слой с минимални разцепвания
Правило 5: Дейзи-верижно разпределение на мощността
- За дълги линейни леки PCBAs за засаждане (до 1500 mm), маршрутизирайте захранващите следи като централна шина
- Захранвайте всеки LED сегмент от шината, а не от края на предишния сегмент
Изисквания за производство и монтаж
Спецификации за сглобяване на SMT за засаждане на светлина PCBA
Тестване на качеството за Planting Light PCBA
За комерсиално производство на PCBA за засаждане се препоръчва 100% тестване на тези параметри:
- Проверка на полярността на светодиода(автоматизирана оптична проверка)
- Качество на спойката(AOI на всички захранващи компоненти)
- Отворено/кратко тестване(летяща сонда или легло от нокти)
- Термично валидиране(основа на извадката, 10% от производството)
Често задавани въпроси за PCBA за засаждане на светлина
В1: Кой е най-добрият материал за печатни платки за високомощна (200W+) светлина за засаждане, която работи 18 часа дневно?
A:За продължителна работа с висока мощност,алуминиев MCPCB с минимум 3 W/m·K топлопроводимосте стандартният избор. Ето матрицата за вземане на решения, базирана на реални полеви данни:
Защо алуминий пред FR4 за висока мощност:200 W светлина за засаждане генерира значителна топлина. FR4 има топлопроводимост от само 0,3-0,5 W/m·K, действайки като изолатор. Температурата на свързване на светодиода ще надхвърли 100°C в рамките на минути, причинявайки бързо обезценяване на лумена (30-50% загуба в рамките на 6 месеца).
Керамична PCBA алтернатива:За изключителна надеждност или когато размерът на PCB е силно ограничен (висока плътност на мощността >3 W/cm²), керамичните субстрати (алуминиев оксид или алуминиев нитрид) елиминират изцяло диелектричния слой, постигайки 20-200+ W/m·K. Въпреки това цената е 3-5 пъти по-висока от алуминиевите MCPCB.
Крайният резултат за повечето търговски производители:Високоефективният алуминиев MCPCB (5 W/m·K) осигурява най-добрия баланс между цена и надеждност за 200W+ осветителни тела.
Q2: Как да изчисля необходимото тегло на медта за моята PCBA светлина за засаждане, за да предотвратя прегряване на следите?
A:Използвайте формулата IPC-2221 с тези специфични за градинарството указания. Прегряването на следите е често срещан режим на повреда при осветителни тела с висока мощност.
Стъпка 1 - Определете вашия максимален ток на следа:
За типична лампа за засаждане от 100 W при 48 V: Ток = 100 W / 48 V = 2,08 A на низ
Стъпка 2 - Изберете вашето допустимо повишаване на температурата (ΔT):
- 10°C повишение:Консервативно за 50 000+ часа живот (препоръчва се за търговски)
- 20°C повишение:Приемливо за потребителски клас
- 30°C повишение:Висок риск --- следите ще отслабят споените съединения с течение на времето
Стъпка 3 - Изберете тегло на медта въз основа на тока:
Стъпка 4 - Изчислете с помощта на опростената формула (за външни следи, 2 унции мед):
Ширина (mils) = Ток (Amps) × 35 (за ΔT=20°C)
Пример за 2.08A: 2.08 × 35 = 73 мили (1.85 mm) минимална ширина
Добавяне на 20% марж на безопасност:73 × 1,2 = 88 мили (2,23 mm)
Професионална препоръка за засаждане на светлина PCBA:
- Използвайте минимум 2 унции медза всички следи, носещи >1A
- Използвайте 3 унции медза следи, носещи >3A или когато пространството на платката е ограничено
- Добавете отвор за маска за запояванепри високотокови следи --- допълнителната спойка увеличава токовия капацитет с 20-40%
Метод за проверка:След сглобяването на прототипа измерете температурата на следите с инфрачервена камера при пълно натоварване. Ако някаква следа надвишава 70°C, увеличете теглото на медта или разширете следата.
Въпрос 3: Какво причинява неравномерна светлинна мощност или трептене в светлината за засаждане PCBA и как да го поправя?
A:Неравномерното излъчване на светлина и трептенето обикновено се причиняват оттекущо несъответствие между паралелни LED низовеилинедостатъчен обемен капацитет. Ето диагностичната последователност:
Основна причина 1 - Текущо несъответствие в паралелни низове (най-често):
Когато множество светодиодни низове са свързани паралелно към един драйвер с постоянен ток, малки разлики в напрежението в посока напред (Vf) карат един низ да черпи повече ток от други. Най-горещата струна черпи най-много ток, нагрява се допълнително (Vf пада с температурата) и черпи още повече ток --- топлинно бягане.
Решение:
- Използвайте aотделен драйвер за постоянен ток за низ(предпочитан за висока мощност)
- Или добаветебалансиращи резистори(0,5-2Ω) последователно с всеки низ за изравняване на тока
- Мощност на резистора: P = I² × R (напр. 1A² × 1Ω = 1W резистор)
Основна причина 2 - Недостатъчен обемен капацитет на изхода на драйвера:
Широчинно-импулсно модулирано (PWM) затъмняване създава видимо трептене, ако изходният капацитет е твърде малък. Светодиодният ток нараства и намалява с всеки цикъл на ШИМ.
Поправка:Добавете 100-470µF електролитен кондензатор към LED изхода плюс 10µF керамичен кондензатор за високочестотно филтриране.
Основна причина 3 - Лоши спойки на LED връзки:
Напукана или студена спойка на LED подложка създава прекъсваща връзка. Светодиодът може да мига, затъмнява или напълно да се повреди, докато платката се нагрява и охлажда.
Метод на откриване:
- Потупайте внимателно всеки светодиод с пластмасов инструмент, докато светлината работи
- Ако се появи трептене, претопете спойката
- За SMT светодиоди, проверете под увеличение за пукнатини около подложката
Основна причина 4 - Неадекватна ширина на следата, причиняваща спад на напрежението:
Дълги, тесни следи на струни с висока мощност създават спад на напрежението. Светодиодите в далечния край на следата получават по-малко ток от тези близо до драйвера.
Поправка:
- Изчислете спад на напрежението: V_drop = I × R_trace
- За 2A низ на 100mil (2.54mm) 1oz следа над 24 инча: R ≈ 0.24Ω, V_drop ≈ 0.48V
- Това може да е приемливо. За V_drop >0,5 V, увеличете ширината на следата или използвайте 2oz мед
Бързо валидиране:Измерете напрежението на първия светодиод и последния светодиод във всеки низ. Ако разликата надвишава 0,3 V, надстройте дизайна на трасирането.
Контролен списък за тестване на производството за Planting Light PCBA
Преди да одобрите PCBA лампа за засаждане за масово производство, проверете тези пет теста:
| Тест | Метод | Критерии за преминаване/неуспех |
|---|---|---|
| Спектрален изход | Интегрираща сфера или спектрометър | Отклонение на дължината на вълната ≤±5nm от целта |
| Топлинна производителност | IR камера след 1 час при пълно натоварване | Няма точка >70°C; LED подложки <60°C |
| Текущ баланс | Измерете тока във всеки паралелен низ | Отклонение между низовете <5% |
| Устойчивост на влага | 85% RH при 40°C за 48 часа, захранван | Без корозия, без трептене, без повреда |
| Проверка на продължителността на живота (ускорено) | 85°C/85% RH, 1000 часа (THB тест) | Амортизация на лумена <10% |
За търговски поръчки:Поискайте документация за PPAP (Процес за одобрение на производствени части), включително доклади за термично изображение и данни за спектрална проверка.
Резюме: Контролен списък за надеждна светлина за засаждане PCBA
Надеждната лампа за засаждане PCBA съчетава правилно термично управление (алуминиева MCPCB, 2+ oz мед, термични отвори), прецизен контрол на спектъра (задвижване с постоянен ток, отклонение на дължината на вълната ≤±5nm) и защита на околната среда (конформно покритие, запечатани конектори). Най-честите неизправности на полето --- неравномерна светлинна мощност, трептене и преждевременна повреда на светодиода --- проследяване на неподходящ термичен дизайн или несъответствие на тока между паралелни низове. Дайте приоритет на 2 унции мед, отделни драйвери за постоянен ток за канал и тестване за термично валидиране, за да постигнете 50 000+ часа работа в среди за промишлено отглеждане.
