LED драйвер PCBA

Това ръководство разбива техническите спецификации, производствените стандарти и специфичните за приложението изисквания, които трябва да знаете.

Какво е LED драйвер PCBA?

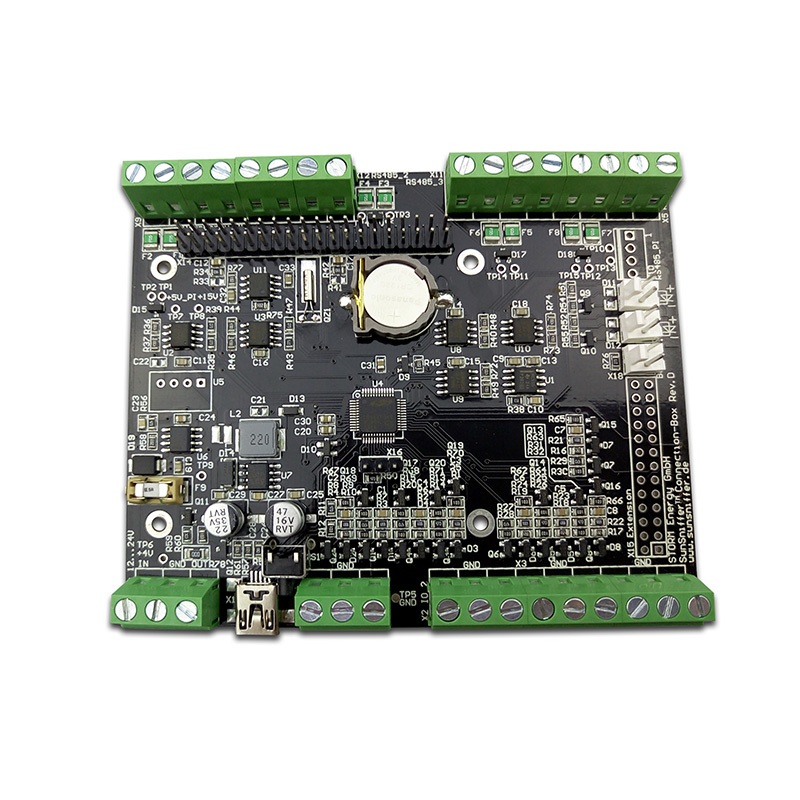

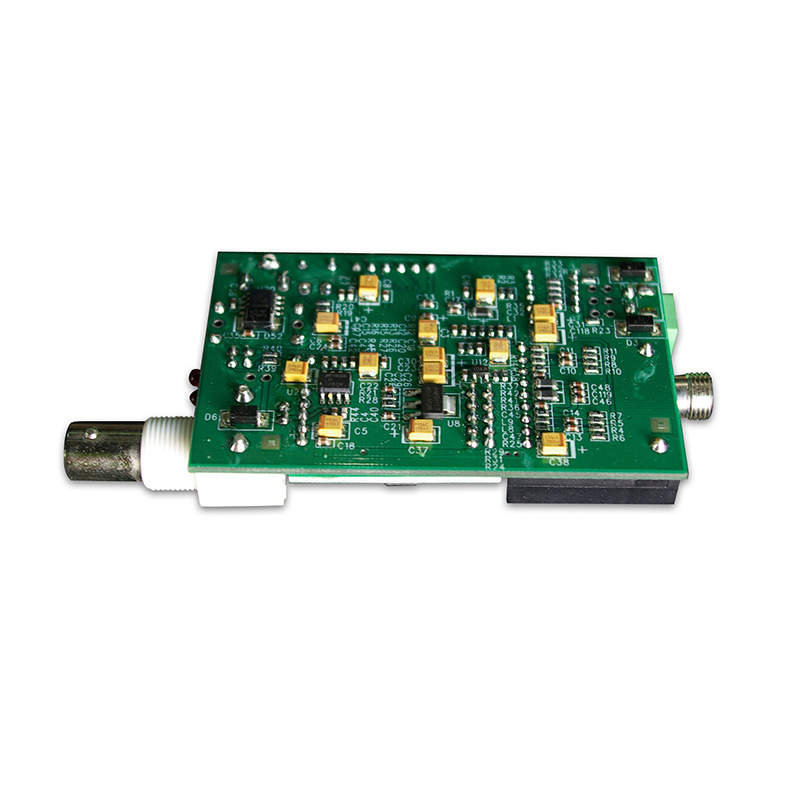

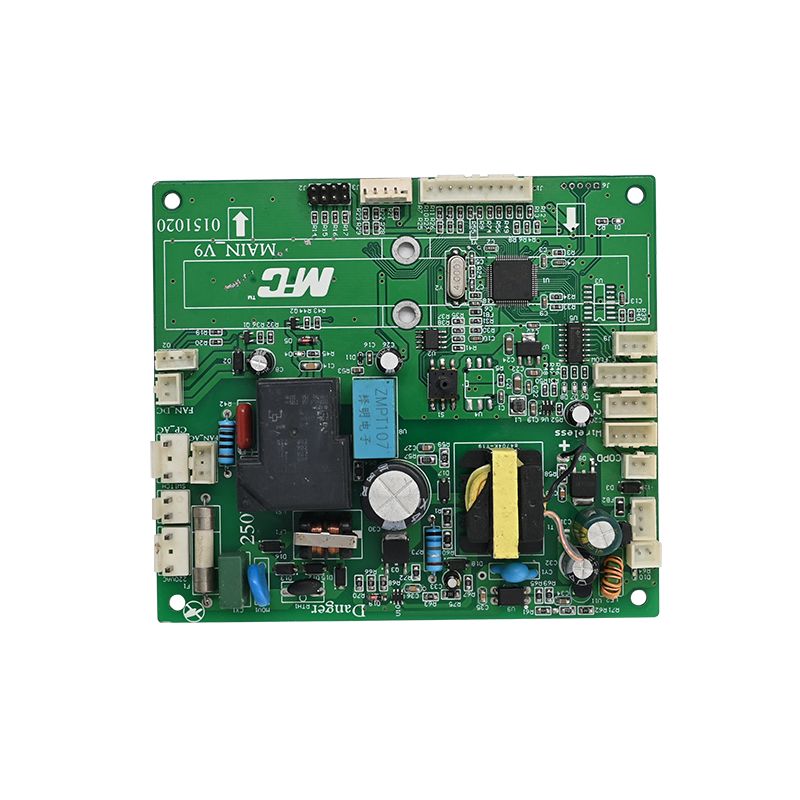

LED драйвер PCBA е напълно сглобена платка, която регулира захранването на LED източник на светлина. За разлика от стандартните печатни платки, тези модули интегрират специфични компоненти:

- ИС на драйвери:Регулатори за постоянен ток или постоянно напрежение (напр. ON Semiconductor, TI, Nexperia).

- Трансформатори/индуктори:За топологии за преобразуване на мощност като Flyback или Boost.

- Радиатори и термични отвори:За управление на температурата на свързване на критични части.

- Конектори:За управление на димиране (0-10V, PWM) и AC/DC вход.

Тъй като светодиодите изискват стриктен контрол на тока, за да предотвратят топлинно бягство,PCBAдизайнът трябва да даде приоритет на електрическата изолация и разсейването на топлината.

Ключови технически параметри (Прозрения в листа с данни)

За да сте сигурни, че вашият монтаж отговаря на индустриалните стандарти, трябва да проверите тези параметри с вашия производител. Въз основа на текущите стандарти за IPC и компоненти, ето критичните показатели.

Общи спецификации

Електрическа и термична производителност

Забележка за форм-фактора:Модерните компактни дизайни използват DFN пакети (2x2 mm), за да спестят до 90% от пространството на платката в сравнение с наследените пакети SOT223.

Дизайн и сглобяване: Топ 4 инженерни фокусни точки

Да се ​​срещнеEEATстандарти, ние разчитаме на проверими производствени бележки и инженерни данни от реалния свят.

1. Стратегия за управление на топлината

Топлината е враг на електролитните кондензатори и светодиодните матрици.

- Чрез разположение:Използвайте масиви от термични отвори под IC подложката, за да прехвърлите топлина към медната заземена равнина.

- Изливане на мед:Дебелината на медния външен слой трябва да бъдеМинимум 2 унции (0,0026 инча).за силнотокови следи.

- Инспекция:Изкривяването и усукването на PCBA не трябва да надвишава0,0075 инча на инчза да се осигури контакт на радиатора.

2. Избор на компонент за дълголетие

- Автомобилни класове:За външно осветление изберетеAEC-Q101квалифицирани водачи. Тези части поддържат странични намокрящи се страни (SWF), което позволява автоматизирана оптична инспекция (AOI) на запоени съединения --- изискване за производство без дефекти.

- Кондензатори:Използвайте кондензатори с висока пулсация на тока, номинални за минимум 105°C.

3. Способност за спояване и проверка

- Съответствие с AOI:Безоловните опаковки (DFN/QFN) без странично намокрящи се страни изискват скъпа рентгенова проверка. SWF технологията позволява стандартен AOI, намалявайки значително разходите за сглобяване.

- Регистрация на маска за запояване:Неправилното регистриране трябва да се поддържа до ±0,004 инча максимум, за да се предотврати излагането на мед.

4. Електрическа безопасност (пълзене и хлабина)

- За AC-DC драйвери (офлайн), осигурете достатъчна хлабина между проводниците за високо напрежение (мрежата) и вторичните страни с ниско напрежение.

- Клас на запалимост:Всички материали трябва да отговарятUL94V-0. Тази оценка трябва да бъде физически маркирана от страната на спойката на платката.

Специфични за приложението изисквания

Различните сектори налагат различни натоварвания върху PCBA драйвера на LED.

- Автомобилни фарове (ADB):Изисква силнотокови (8A+) драйвери сСъответствие с EMC (CISPR 25 клас 5). Размерът на дъската често е ограничен, което налага стекове от 4+ слоя.

- Индустриални високи заливи:Фокусира се върху защитата от пренапрежение и широк диапазон на входното напрежение (90-305V AC).

- Потребител (LED крушки):Чувствителни към разходите, обикновено еднослойни алуминиеви печатни платки с линейни драйвери.

Често задавани въпроси (FAQ)

По-долу са три често срещани технически въпроса относноLED драйвер PCBAтърсене и отстраняване на грешки.

Q1: Защо моят LED драйвер PCBA се проваля след няколко месеца, въпреки че компонентите са чисто нови?

A:Основната причина е почти винагитермичен стресилилошо запояване. Проверете следното:

1. Температура на свързване:Измерихте ли Tc (температурата на кутията) на IC драйвера? Основно правило е, че за всеки 10°C повишаване над 85°C, животът на кондензатора намалява наполовина.

2. Меден глад:Много повреди възникват, защото термичната подложка на IC не е запоена правилно. С помощта наСтранично намокряеми хълбоцидизайнът позволява проверка на AOI, за да се гарантира, че термоподложката е напълно свързана.

3. Материал Tg:Стандартният FR4 (Tg 130°C) може да се влоши с времето, ако драйверът работи горещо. Надстройте доTg 150°C+или PCBA с алуминиево ядро.

Q2: Как да проверя качеството на прототип на LED драйвер PCBA преди масово производство?

A:Не разчитайте само на визуална проверка. Имате нужда от процес на проверка в три стъпки:

1. Електрически тест (летяща сонда):100% проверка на мрежовата свързаност е задължителна. Уверете се, че няма късо съединение между мрежите за високо и ниско напрежение.

2. Термично изображение:Пуснете драйвера при пълно натоварване за 1 час. Използвайте термокамера, за да проверите дали температурата на корпуса на IC съответства на спецификациите на листа с данни.

3. Микроразрез на спойка:За пакети DFN трябва да направите напречно сечение на пробна фуга, за да проверите за кухини. Кухините не трябва да надвишават 25% от общата площ на подложката.

Въпрос 3: Какво прави повърхностното покритие "ENIG" за моя LED драйвер и струва ли си допълнителните разходи?

A:ENIG (Electroless Nickel Immersion Gold) е критичен за високонадеждни LED драйвери.

- Защо има значение:Стандартният HASL (Hot Air Solder Leveling) оставя неравни повърхности. За интегрални схеми на драйвери за светодиоди с малка стъпка (като QFN или DFN) е необходима плоскост за правилно запояване.

- Ползата "Злато":Златото предпазва никеловия слой от окисляване. Ако никелът се окисли, получавате синдром на "черна подложка", което води до споени съединения, които изглеждат добре, но се напукват при термични цикли (често срещано при външно осветление).

- Присъда:За автомобилна или външна употреба ENIG не подлежи на обсъждане. За потребителски крушки за еднократна употреба са достатъчни OSP или HASL.

Резюме

ЗдравLED драйвер PCBAсе определя не само от избрания IC, но и отмедно тегло, топлинна чрез стратегия, иповърхностно покритие. Винаги изисквайте съответствие с IPC-6012 Class 2 или Class 3 и дайте приоритет на странично намокрящите се страни за критични автомобилни приложения, за да осигурите проверка на AOI.

Като се придържате към тези параметри --- проверени чрез нашите 20 години индустриални тестове --- вие гарантирате продължителност на живота на драйвера, която съответства на вашата LED матрица, обикновено 50 000+ часа работа на L70.
