Знак за изход PCBA

С 20 години в производството на електроника и SEO, съм одитирал стотици комплекти знаци за изход. Това ръководство обхваща техническите спецификации, стандартите за съответствие и показателите за производителност в реалния свят, които фасилити мениджърите и спецификаторите всъщност търсят.

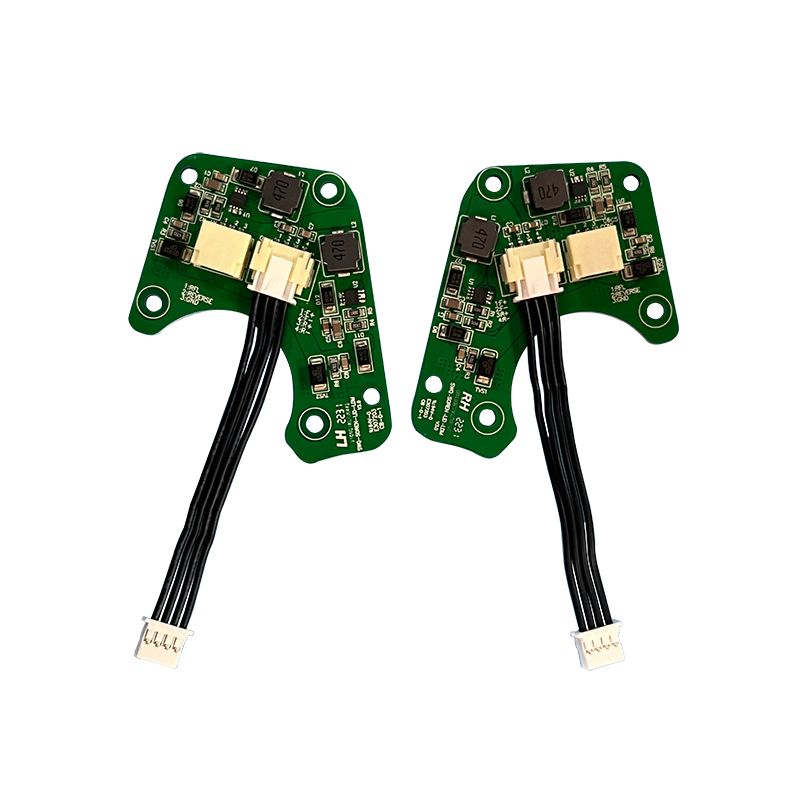

Какво прави знака за излизане PCBA различен?

За разлика от стандартните осветителни табла, знакът за изход PCBA трябва да управлява три едновременни функции:

- Двойни захранващи пътища:AC мрежов вход (120V или 277V) плюс резервна верига за зареждане на батерията.

- Превключване при спешно прехвърляне:Автоматично превключване към DC батерия в рамките на 0,1 секунди след загуба на захранване.

- Управление на LED низове:Контрол на постоянен ток за 6 до 36 червени или зелени светодиода.

Тъй като строителните норми налагат 90 минути осветление по време на прекъсване на захранването, дизайнът на PCBA трябва да даде приоритет на ниския ток на покой и надеждното зареждане на батерията.

Основни технически спецификации

Всички параметри, изброени по-долу, отговарят или надвишават стандартите UL 924 и NFPA 101. Винаги проверявайте сертификатите при вашия доставчик.

Входна и изходна мощност

Спецификации за зареждане на батерията

Екологични и физически

Ключови конструктивни характеристики на PCBA, съвместим с UL 924

Съвместим с кодаЗнак за изход PCBAне е по избор. Ето какво проверяват инспекторите.

1. Автоматично спешно прехвърляне

- Време за прехвърляне:Платката трябва да превключи от AC към батерия за по-малко от 0,1 секунди. Всяко забавяне, видимо за човешкото око, не подлежи на проверка.

- Тестова верига:Интегрираните точки за тестване на бутони трябва да симулират прекъсване на захранването, без да се изключва електрическата мрежа. Това е задължителна характеристика на UL 924.

2. Система за управление на батерията (BMS)

- Защита от презареждане:PCBA трябва да спре зареждането, когато напрежението на батерията достигне 8,4 V (за 6 V NiCd пакети).

- Защита срещу обратна полярност:Диодите на входа на батерията предотвратяват повреда, ако монтажникът свърже батерията наобратно. This is a leading cause of field failures.

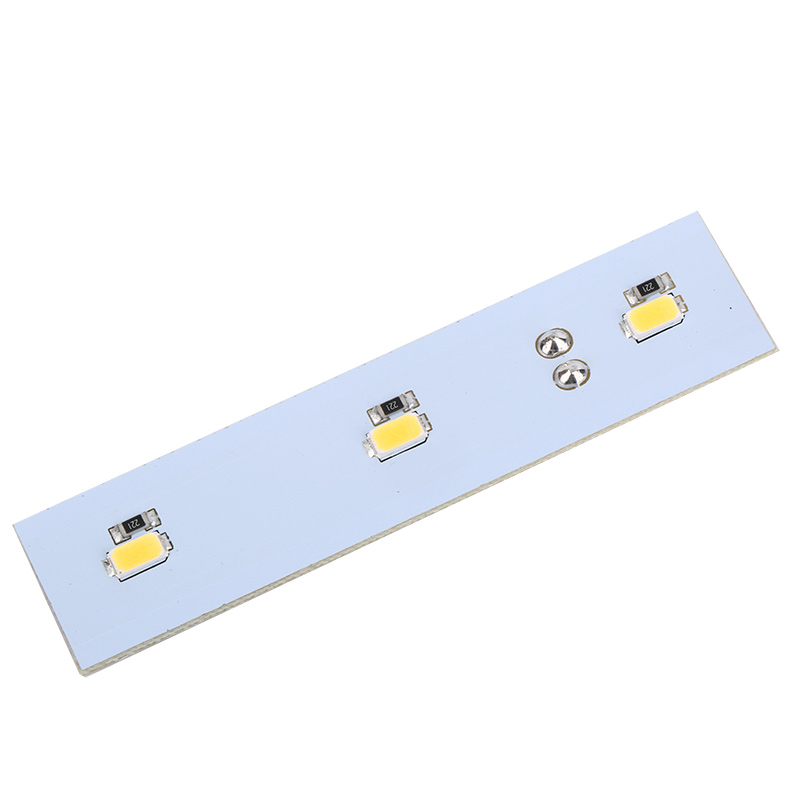

3. Гъвкавост на LED конфигурацията

Повечето PCBA платки за знаци за изход поддържат множество светодиодни подредби:

- 6-LED серия:Стандарт за алуминиеви екструдирани знаци (червени или зелени).

- 12-LED паралел + серия:Обичайно за двустранни табели (монтиране в коридор или таван).

- 18 до 36 LED матрици:Използва се за знаци за излизане с голям лумен (100+ кандела).

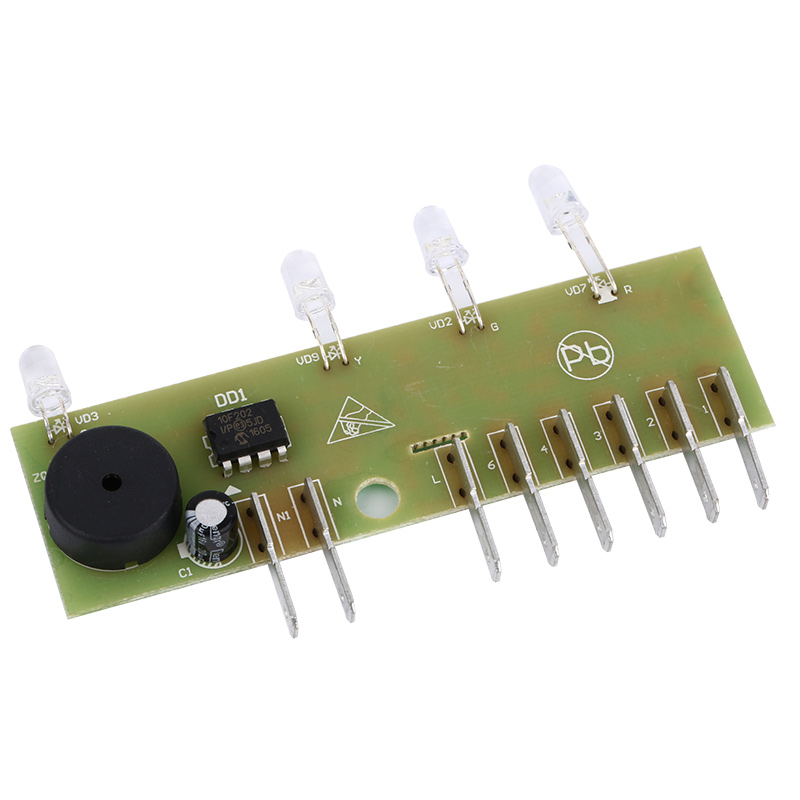

4. Самодиагностика (разширени модули)

Премиум PCBA включва микроконтролер, който:

- Записва капацитета на батерията на всеки 30 дни.

- Мига червен/зелен светодиод за състояние, за да покаже здравето на батерията.

- Сигнализира звукова аларма (по избор), когато батерията падне под 80% от номиналния капацитет.

Сертификати, които трябва да проверите

Преди да поръчате каквото и да еЗнак за изход PCBA, поискайте тези три документа:

Предупреждение:PCBA без видима UL маркировка върху копринения слой почти сигурно е несертифицирана. Полевите инспектори могат да провалят цялата ви сграда заради това.

Показатели за качество на производството

Използвайте този контролен списък, когато оценявате доставчикаЗнак за изход PCBA.

- Регистрация на маска за запояване:Несъответствието не трябва да надвишава 0,005 инча. Изложената мед върху високоволтови проводници крие опасност от токов удар.

- Четливост на ситопечат:Всички обозначения на компоненти (R1, C2, IC1), маркери за полярност и номера на UL файлове трябва да бъдат ясно четими след сглобяването.

- Компоненти за проходни отвори:Конекторите на батерията и тестовите превключватели трябва да бъдат запоени с вълна, а не ръчно, за да се предотвратят студени съединения.

- Конформно покритие (по избор):За влажни места (тоалетни, външни покрити изходи), PCBA се нуждае от конформно покритие от акрил или уретан. Потърсете матово или лъскаво покритие върху всички компоненти.

ЧЗВ за PCBA за изход

По-долу са три технически въпроса, които получавам често от инженери на съоръжения и специалисти по доставките.

Q1: Мога ли да използвам стандартен LED драйвер PCBA за моя изходен знак вместо специален PCBA за изходен знак?

A:Не, и ето защо това е опасно. На стандартен LED драйвер PCBA липсват три критични вериги:

1. Резервно превключване на батерията:Standard drivers do not detect AC power loss. Вашият знак за изход ще потъмнее веднага по време на прекъсване, нарушавайки NFPA 101, който изисква 90 минути осветяване.

2. Изключете ниско напрежение:Без това PCBA ще продължи да изтощава батерията под 5V, унищожавайки трайно NiCd или LiFePO4 клетки в рамките на три цикъла.

3. Интерфейс на бутона за тестване:Строителните инспектори изискват ръчна тестова функция. Стандартните драйвери не включват този сигнален път.

Долната линия:Купете UL 924 в списъкаЗнак за изход PCBAсамо. Спестяванията от $5 на обща платка ще струват хиляди при неуспешни проверки.

Q2: Моят знак за излизане PCBA работи горещо. Светодиодите угасват след 30 минути на батерия. Какво се провали?

A:Имате проблем с разграждането на батерията, а не проблем със светодиода. Ето диагностичната последователност:

1. Проверете зарядното напрежение:При включено променливотоково захранване измерете клемите на батерията. Трябва да видите 7.2V до 8.4V (за 6V NiCd пакет). Ако напрежението е под 6,5 V, веригата за зареждане на PCBA е повредена.

2. Капацитет на тестовата батерия:Изключете батерията и я заредете с резистор, който черпи 200mA. Здрав 6V NiCd пакет трябва да остане над 5.4V за поне 90 минути.

3. Проверете за корозия:NiCd батериите пропускат калиев хидроксид след 3-5 години. Този бял кристален остатък разяжда медни следи върху PCBA. Ако видите някъде бял прах, незабавно сменете и батерията, и PCBA.

Често срещана корекция:Сменяйте батерията на всеки 4 години, дори ако знакът работи. Това предотвратява скрита загуба на капацитет.

Въпрос 3: Как да проверя дали партида от 500 PCBA платки за знаци за изход е съвместима с UL, без да тествам всяка от тях?

A:Вие разчитате на три нива на проверка:

1. UL последваща услуга (FUS):Всеки оригинален UL изброен PCBA идва от фабрика, която позволява необявени UL одити. Маркировката UL на платката трябва да включва номер на файл (напр. UL E123456). Потърсете този номер в базата данни Product iQ на UL. Ако не се появи, марката е фалшива.

2. Съвпадение на кода на датата:PCBA ситопечатът трябва да има код за дата (формат YYWW). Уверете се, че този код на датата съвпада с периода на производство на отчета за сертифициране на UL. Дъските, направени извън този прозорец, не са покрити.

3. Случаен разрушителен тест:За всеки 500 единици пожертвайте 2 дъски. Разрежете ги и ги проверете за:

- Правилен номинален предпазител (напр. 250V 3A бавно изгасващ).

- Правилна изолация на трансформатора (0,125 инча минимално разстояние между първичната и вторичната).

- Без неодобрени замени на компоненти (напр. 85°C кондензатори вместо 105°C).

Професионален съвет:Поискайте „UL известие за разрешение“ от вашия доставчик, преди да платите за големи поръчки.

Резюме: Избор на правилния знак за изход PCBA

КачествоЗнак за изход PCBAсе определя от три характеристики, които не подлежат на обсъждане:

1. UL 924 списъкс проверяем номер на файл.

2. Автоматично прехвърляне под 0,1 секундис правилно изключване за ниско напрежение.

3. Верига за зареждане на батериятапредназначени за NiCd, NiMH или LiFePO4 химия.

За фасилити мениджъри, дайте приоритет на таблата със самодиагностика. За производителите на оригинално оборудване винаги посочвайте 2 унции мед върху захранващите проводници и ламинатите UL 94V-0. Проверената производствена документация и сертификацията от трета страна остават единственият надежден път към съответствие с кода и безопасност на пътниците.
