С 20-годишен опит в потребителската електроника и производството на печатни платки съм прегледал хиляди модули за таванно осветление. Това ръководство обхваща избора на материал, управлението на топлината, топологиите на драйверите и изискванията за съответствие, специфични за PCBA дизайна на таванното осветление.

Какво трябва да прави PCBA за таванно осветление

Таванно осветление PCBA (сглобка на печатна платка) контролира и захранва източника на LED светлина. За разлика от обикновената печатна платка, PCBA включва всички компоненти, запоени върху платката --- светодиоди, драйвери, резистори, кондензатори и конектори.

Основни функции на таванно осветление PCBA:

- AC-към-DC преобразуване (ако е интегриран драйвер):Преобразува 110-277 V AC в ниско напрежение DC за светодиоди

- Регулиране на постоянен ток:Поддържа стабилен LED ток въпреки колебанията на входното напрежение

- Топлинно управление:Отвежда топлината от LED кръстовища, за да предотврати преждевременна повреда

- Контрол на затъмняването (по избор):Интерфейси със стенни димери (0-10V, TRIAC или PWM)

Разлика от голи PCB:Голата печатна платка има медни следи и подложки, но няма компоненти. PCBA е напълно сглобен и готов за инсталиране в осветителното тяло.

Основни технически спецификации

Параметри на входната мощност

Параметър Стандартен обхват Обхват на висока производителност Входно напрежение (AC) 110-120 V (САЩ) или 220-240 V (ЕС) 90-277 V (универсален) Входяща честота 50/60 Hz50/60 Hz Фактор на мощността (PF)>0,70 (потребителски)>0,90 (търговски) Общо хармонично изкривяване (THD)<20%<15% (изискване за DLC) Защита от пренапрежение1 kV (базова) 2-4 kV (търговска)

Изисквания за фактор на мощността и THD според стандартите Energy Star и DLC.

Спецификации на LED изхода

Параметър Ниска мощност Средна мощност Висока мощност Обща мощност на лумена 800-1500 lm (заменя лампата с нажежаема жичка 60 W) 1500-3000 lm 3000-5000 lm+Брой светодиоди 18-4848-100100-200+LED Ток 50-150 mA150-300 mA300-700 mATotal Power8-15W15-30W30-60W

Физически спецификации

Параметър FR4 Стандартна алуминиева MCPCBBформа на платкатаКръгла, квадратна или персонализирана Кръгла, квадратна или персонализирана Диаметър (типично кръгла) 100 mm до 300 mm 100 mm до 300 mm Тегло на мед1 oz (сигнал), 2 oz (мощност) 1-2 oz Брой слоеве 2 слоя (най-често) 1-2 слоя Термопроводимост 0,3-0,5 W/m·K1-9 W/m·K

Избор на материал за печатни платки: FR4 срещу алуминий MCPCB

Изборът между FR4 и алуминиева MCPCB (PCB с метална сърцевина) е най-важното решение при дизайна на таванно осветление PCBA.

Сравнителна таблица

ХарактеристикаFR4 PCBAAалуминий MCPCBТоплопроводимостСлаба (0,3-0,5 W/m·K) Добра до отлична (1-9 W/m·K) Тегло Светлина Умерена Цена (нисък обем) По-нискаУмерена (30-50% по-висока от FR4) Живот на светодиода при 150mA30 000-40 000 часа50 000+ часа Най-добър приложение Ниска мощност (<12 W), сменяема крушка Средно до високомощни таванни тела

Матрица на решенията

Мощност на таванното осветление Препоръчителна PCBA материална причина5W-12W (малък вграден монтаж)FR4 (2-слоен)По-ниска цена, приемлива топлина12W-25W (стандартен таван)Алуминиева MCPCB (1-2 W/m·K)Термично управление критично25W-50W (големи панели)Високопроизводителен алуминий (3-5 W/m·K) Предотвратява LED прегряване50W+ (търговски) Премиум алуминиево (5-9 W/m·K) или медно ядро Задължително за надеждност

Основно правило:За плафониери над 15 W използвайте алуминиев MCPCB. FR4 ще причини преждевременна повреда на светодиода поради натрупване на топлина.

Топология на драйвер за таванно осветление PCBA

PCBA за таванно осветление използват две основни драйверни архитектури: интегрирана (компоненти на една и съща платка) или отдалечена (отделна драйверна платка).

Интегриран срещу отдалечен драйвер

Aspect Интегриран драйвер (COB или линеен) Дистанционен драйвер (отделна платка) Местоположение на драйвера На същата PCBA като светодиодите Отделна платка, свързана с кабели Типична мощност 5W-25W15W-100W+Ефективност80-88%85-93%Ефективност на трептене Може да бъде лоша с прости линейни драйвери Отлично с подходящо филтриране Съвместимост на затъмняване Ограничена (Само за TRIAC) Широк (0-10 V, TRIAC, DALI) По-ниска цена (единична платка) По-висока (две платки) Най-добър за чувствителни към разходите осветителни тела без затъмняване Търговски, димируеми, с висока мощност

Постоянен ток срещу постоянно напрежение

Тип драйвер Най-добро за предимства Недостатъци Постоянен ток (CC) Директно задвижване LED низове По-прости, по-малко компоненти Броят на светодиодите трябва да съответства на напрежението на драйвера Постоянно напрежение (CV) Модулни тела с множество платки Стандартни 12V/24V, лесни за разширяване Изисква отделни токоограничаващи резистори

Препоръка за таванно осветление PCBA:Използвайте топология на драйвера с постоянен ток за интегрирани проекти. Осигурява стабилен LED ток без допълнителни резистори.

Термално управление за таванно осветление PCBA

Топлината е основният враг на продължителността на живота на светодиодите. За всеки 10°C намаление на температурата на свързване на LED, продължителността на живота се удвоява.

Проектиране на топлинна пътека

Топлинният път за таванно осветление PCBA следва следната последователност:

LED кръстовище → LED термична подложка → PCBA мед → диелектричен слой (MCPCB) → алуминиева основа → корпус на приспособление → въздух в стаята

Най-слабата връзка:Диелектричният слой (изолация между медна верига и алуминиева основа). Стандартният диелектрик има 1-3 W/m·K проводимост. Премиум диелектрик достига 5-9 W/m·K.

Правила за проектиране на светодиодни подложки

Елемент на дизайна ИзискванеТермични отвори под LED9-12 отвори (диаметър 0,3 mm) за високомощен LEDВиа пълнеж Напълнени и затворени (позволява запояване отгоре) Размер на медна подложка Минимум 2x размер на LED термична подложка Покритие на спойка 80-90% от площта на термичната подложка (рентгенова проверка) Толерантност на кухини Максимум 25% от площта на подложката

Термична проверка

Производствен тест:След сглобяването пуснете плафона на пълна мощност за 1 час. Измерете температурата на LED подложките с помощта на инфрачервена камера.

Температура (LED подложка) Степен Очакван живот<50°CОтличен70 000+ часа50-60°CДобър50 000-70 000 часа60-70°CПриемлив30 000-50 000 часа>70°C Риск от повреда<20 000 часа

Правила за оформление на печатни платки за таванно осветление PCBA

Правило 1: Симетрично разположение на светодиодите

Поставете светодиодите равномерно върху PCBA, за да предотвратите горещи точки и да осигурите равномерно разпределение на светлината. За кръгли плафониери:

- Подредете светодиодите в концентрични кръгове

- Равно разстояние между съседните светодиоди

- Поддържайте постоянно разстояние от ръба на дъската

Правило 2: Къси следи с голям ток

Следите за висок ток (LED захранване и заземяване) трябва да бъдат възможно най-къси и широки. Изчислете необходимата ширина:

За 2 унции мед, повишаване на температурата с 20°C:

- Ширина (mils) = Ток (Amps) × 35

Пример: 300 mA (0,3 A) следа → 0,3 × 35 = 10,5 мили (0,27 mm) минимум

Добавете 50% марж на безопасност:Използвайте 16 мили (0,4 мм) за следи от 300 mA.

Правило 3: Разделете AC и DC секциите

Ако PCBA включва интегриран AC-DC конвертор:

- Дръжте AC входа (високо напрежение) в единия край на платката

- Поддържайте 3 mm разстояние на пълзене между AC и ниско напрежение DC следи

- Използвайте физически слот или ров в PCB, ако мястото е малко

Правило 4: Изливане на мед за земята

Използвайте твърда медна заливка върху горния слой (за MCPCB, слоят на веригата) за връщане на LED. Това намалява спада на напрежението и подобрява разпространението на топлината.

Правило 5: Дейзи-верижно разпределение на мощността

За по-дълги таванни светлини (линейни или правоъгълни), маршрутизирайте захранващите проводници като централна шина, вместо да захранвате светодиоди от края на предишния низ.

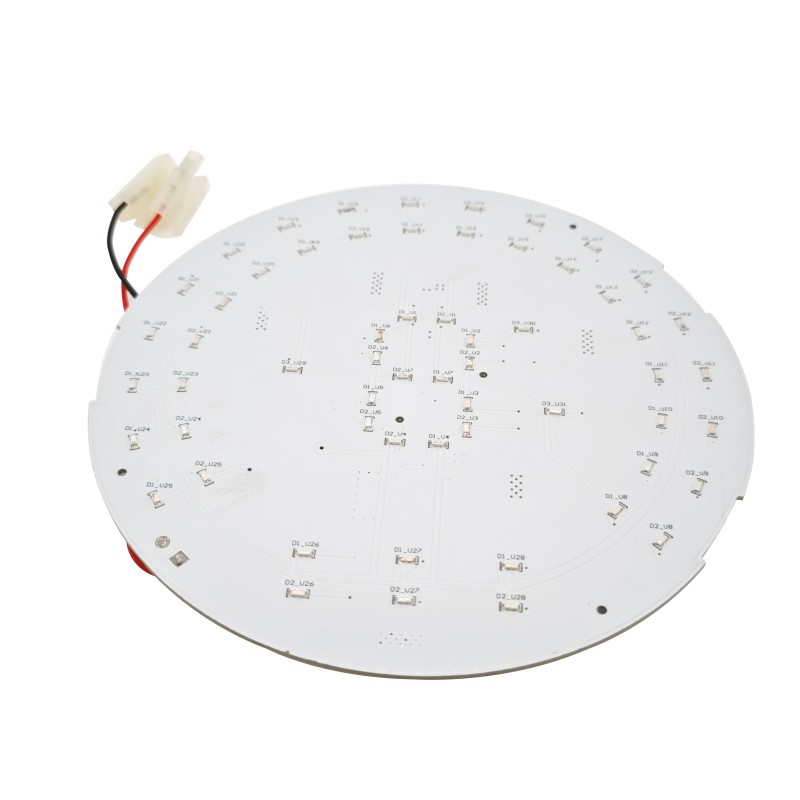

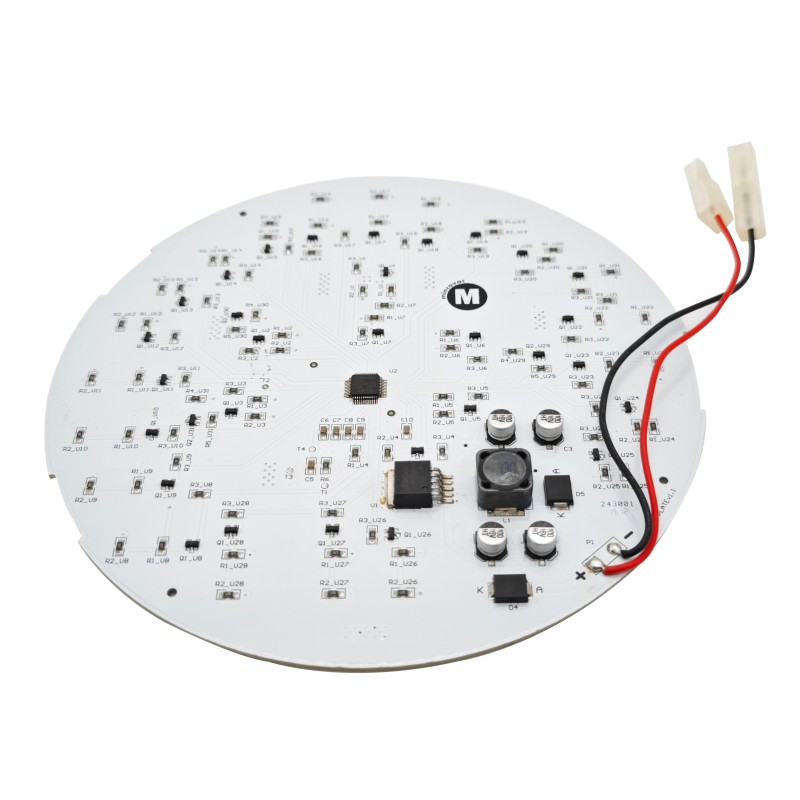

Пример за оформление на PCBA за таванно осветление (кръгъл)

Типична кръгла таванна лампа PCBA (диаметър 150 мм, 36 светодиода) има следния набор от слоеве:

Слой Функция Мед Тегло Горна част (слой на веригата) LED подложки, следи, драйверни компоненти 2 унции Диелектричен слой Електрическа изолация 75-100 µm Алуминиева основа Разпределение на топлината и механична опора Дебелина 1,6 mm Дъно (по избор) Само вторични компоненти или маска за запояване N/A

Съображения за трептене и затъмняване

Причини за трептене

Светодиодното трептене възниква, когато изходният ток на драйвера има значителни пулсации. Чести причини:

- Недостатъчен изходен капацитетв водача

- Лоша съвместимост с TRIAC димер(димери с водещ ръб с капацитивни товари)

- Нискочестотно PWM димиране(<1 kHz)

Показатели за трептене

MetricGoodAcceptablePoorPercent трептене (100Hz)<10%10-30%>30%Индекс на трептене<0.10.1-0.3>0.3Честота на трептене>1 kHz100-1000 Hz<100 Hz

Техники за намаляване на трептенето

Техника Ефект Цена Въздействие Добавете кондензатор за масов изход (100-470µF) Намалява 100-120 Hz пулсация Ниска ($0,10-0,30) Увеличете честотата на затъмняване на PWM до >4 kHz Елиминира видимото трептене Няма (промяна на фърмуера) Използвайте топология с висок PF flyback или buck-boost По-добро регулиране на напрежението Умерено ($0,50-1,00)

Съответствие и сертифициране

Необходими сертификати според пазара

Изискване за пазарна сертификацияUSAUL 1598 или UL 8750 Безопасност за LED осветителни тела КанадаCSA C22.2 No. 250.0 Безопасност за осветителни телаEUCE (включва LVD, EMC, RoHS) Безопасност, емисии, опасни веществаGlobalIEC 62031LED модули за общо осветлениеЕнергийна ефективност (САЩ) Допустимост за Energy Star или DLCRebate, изисквания за комунални услуги

Общи тестове за съответствие

ТестСтандартКритерии Диелектрична якост (hipot)UL 87501500V AC за 1 минута, без прекъсване Непрекъснатост на заземяванеUL 8750<0,1Ω между заземяваща клема и открит металEMI (проводими и излъчвани)FCC Част 15 (САЩ) или EN 55015 (ЕС)Под посочените граници Фактор на мощност и THDEнергия StarPF >0,90, THD <20% за реклама

Често задавани въпроси за PCBA за таванно осветление

В1: Мога ли да използвам една и съща таванна лампа PCBA както за 120V, така и за 277V търговски приложения?

A:Не, не без универсален входен драйвер. Ето техническата разбивка:

PCBA, проектиран специално за 120 V AC, използва компоненти, оценени за приблизително 200 V DC напрежение на шината (след коригиране). При 277 V AC, коригираната DC шина е приблизително 390 V DC. Това надвишава номиналното напрежение на стандартните кондензатори, MOSFET и диоди с номинално напрежение 120 V.

Изисквания за намаляване на напрежението на компонента:

Компонент 120V Номинална стойност277V Необходима номинална мощност Входен кондензатор200V400-450VMOSFET250-300V500-600VИзправителни диоди200V400V Разстояние на пълзене1,5mm3,0mm

Ако имате нужда от един PCBA за двете напрежения:

- Посочете aуниверсален входен драйверноминален 90-277V AC

- Използвайте компоненти, предназначени за минимум 400 V DC шина

- Проектиране на път на пълзене на печатни платки за 3 mm между AC линии и секции с ниско напрежение

- Очаквайте 10-20% по-високи разходи за компоненти

алтернатива:Създайте два варианта на PCBA --- един за 120 V (по-ниска цена) и един за 277 V (номинално по-високо напрежение). Това е често срещано при производството на търговско осветление.

Q2: Как да гарантирам, че моето таванно осветление PCBA работи правилно със стенен димер TRIAC?

A:Съвместимостта с димери на TRIAC е често срещано предизвикателство за дизайнерите на PCBA за плафониери. Ето инженерния подход:

проблемът:Димерите TRIAC са предназначени за крушки с нажежаема жичка (резистивни натоварвания). Светодиодите представляват реактивен товар, който може да причини неправилно запалване на TRIAC, което води до трептене, мигане или невъзможност за затъмняване под 30%.

Решение 1 - Резистор за обезвъздушаване (пасивен):
Добавете обезвъздушаващ резистор (10-50 kΩ, 1-2W) към AC входа. Това черпи достатъчно ток (5-15 mA), за да поддържа правилното провеждане на TRIAC по време на всеки полупериод.

Резултат:Подобрява ниско ниво на затъмняване (обикновено 10-15% минимум). Добавя 1-2W загуба в режим на готовност.

Решение 2 - Активна обезвъздушителна верига (за предпочитане):
Активен обезвъздушител (контролиран от IC) черпи ток само когато TRIAC иначе би неправилно запалил. Загубата на ефективност е почти нула.

Решение 3 - Посочете IC на драйвера за димиране на TRIAC:
Много търговски интегрални схеми на LED драйвери включват вградено откриване на затъмняване на TRIAC и контрол на обезвъздушителя. Примерите включват:

- TI LM3447(TRIAC димируем LED драйвер)

- MPS MP4030(регулатор за димиране на TRIAC от първичната страна)

Изискване за тестване:Проверете съвместимостта на затъмняване с най-малко 5 различни модела димери TRIAC (Lutron, Leviton, Legrand). Димерите се различават значително по отношение на техните изисквания за задържащ ток.

Знак за повреда на полето:Ако таванното осветление мига или мига, когато е затъмнено под 50%, обезвъздушителната верига е неподходяща.

Q3: Какви са най-често срещаните проблеми с качеството при производството на PCBA за таванни лампи?

A:Въз основа на хиляди производствени инспекции, тези пет дефекта представляват над 80% от проблемите с качеството на PCBA таванното осветление.

Дефект Честота Основна причина Метод за откриване Разходи за преработка LED надгробна плоча 1-5% Неравномерен обем на паста за запояване върху LED подложки AOI Висок (повредени светодиоди) Празнини за спойка под светодиоди Чести Уловени газове от потока по време на рентгенова инспекция за преливане Няма (кухини <25% приемливи) Светодиоди с обратна полярност 0,5-2% Грешка в захранващото устройство или поставянето Визуално или AOI (цвят/маркировка) Много висока (плочка за скрап) Студени спойки на драйвера IC1-3% Недостатъчна температура на преливане AOI или ръчна проверка Средна (възможна е преработка) Недостатъчна термична паста (MCPCB) 5-10% Непоследователно приложение Тест за издърпване или термично изображение Ниска (добавете паста)

Стратегии за превенция:

LED надгробни паметници:

- Използвайте отвори за шаблони, които са малко по-големи от LED подложките (съотношение 1:1,1)

- Уверете се, че профилът на преформатиране има 60-90 секунди време над ликвидус (TAL)

Светодиоди с обратна полярност:

- Използвайте светодиоди с ясна маркировка на полярността (анод/катод)

- Внедрете автоматизирана оптична инспекция (AOI) с проверка на поляритета

- Изпълнете 100% тест за полярност на летяща сонда или легло от пирони

Студени спойки:

- Проверете пиковата температура на претопяване (245-260°C за безоловен SAC305)

- Наблюдавайте ежедневно профила на фурната с профилиращ инструмент (не само веднъж на партида)

Недостатъчна термична паста (MCPCB към радиатор):

- Използвайте шаблон или ситопечат за термична паста (не ръчно нанасяне)

- Дебелина на пастата 0,3-0,5 мм

- Проверете покритието след монтажа (термичната паста трябва леко да изстиска ръбовете)

Контролен списък за контрол на качеството за проверка на PCBA на входящото таванно осветление:

Елемент за инспекция Метод Критерии за приемане LED полярност Визуално или AOI 100% правилни Запоени съединения (захранващи компоненти) AOIN Без мостове, без недостатъчно спойка LED рентгенови лъчи (проба 5-10%)<25% на подложка Термична паста Визуално (изстискване на ръба)Видимо на всички точки на монтаж Електрически тест Летяща сонда или bed-of-nails Отворено/късо, LED проверка на напрежението напред

Контролен списък за производство на таванно осветление PCBA

Производствена стъпка Изискване Проверка Входяща инспекция на печатни платки Без изкривяване, правилна дебелина, видимо ENIG покритие Визуално и габаритно измерване Печат на паста за запояване Дебелина на шаблона 0,1-0,12 mm, подравняване на отвора ±0,05 mmSPI (проверка на паста за запояване) Поставяне на светодиода Pick-and-place ±0,05 mm точност AOI след поставяне Reflow запояване Пик 245-260°C, TAL 60-90 секунди Данни за профилиране на партида Нанасяне на термична паста 0,3-0,5 mm дебелина, пълно покритие Проверка на теглото + визуален монтаж на радиатора Равномерно налягане, без празнина Спецификация на въртящия момент на винта Електрически тест Отворено/късо, LED полярност, измерване на ток Автоматизирано тестово приспособление

Резюме: Контролен списък за PCBA таванно осветление с добро качество

Качествената таванна лампа PCBA балансира разходите, топлинните характеристики и съответствието. За стандартни жилищни осветителни тела (15-25 W), алуминиев MCPCB с 2 унции мед, драйвер за постоянен ток и температури на LED подложка под 60°C постоянно постигат 50 000+ часа живот. За комерсиални димируеми осветителни тела добавете съвместими с TRIAC интегрални схеми на драйвери и обезвъздушителни вериги. Най-честите производствени дефекти --- LED надгробна плоча, обратна полярност и студени фуги --- могат да бъдат предотвратени с AOI инспекция и контролирани профили за преформатиране.

Елемент на дизайна	Изискване
PCB материал	Алуминиев MCPCB за >15W; FR4 приемливо за <12W
Медно тегло	2 oz за захранващи следи; 1 унция за сигнал
Топлинно управление	9+ термични отвора на светодиод; Температура на LED подложката <60°C при пълно натоварване
Топология на драйвера	Постоянен ток (интегриран или дистанционен)
Контрол на трептене	Изходен капацитет 100-470µF; PWM затъмняване >4 kHz, ако се използва
Съвместимост с димиране	Обезвъздушителна верига за TRIAC; специална IC за затъмняване за най-добри резултати
Номинално напрежение	Компоненти, оценени за максимално входно напрежение (120V или 277V или универсално)
Сертификати	UL или CE въз основа на целевия пазар; Energy Star за реклама
Инспекция на производството	AOI (LED полярност, спойки), рентгенови лъчи (кухини), електрически тест
