От навигационни светлини до светлини за кацане, всяка бордова PCBA трябва да работи безупречно при екстремни термични градиенти, интензивни вибрации и строги EMI ограничения. С 20 години практически опит в аерокосмическата електроника и анализ на отказите, Unixplore Electronics е кодифицирал специфичните дизайнерски практики, които отделят годните за полет възли от заземения хардуер във всеки проект, който изпълняваме.
Тази страница обхваща избор на материал, управление на топлината, топология на веригата, изисквания за сертифициране и валидирани на място параметри за PCBA осветление на самолети.

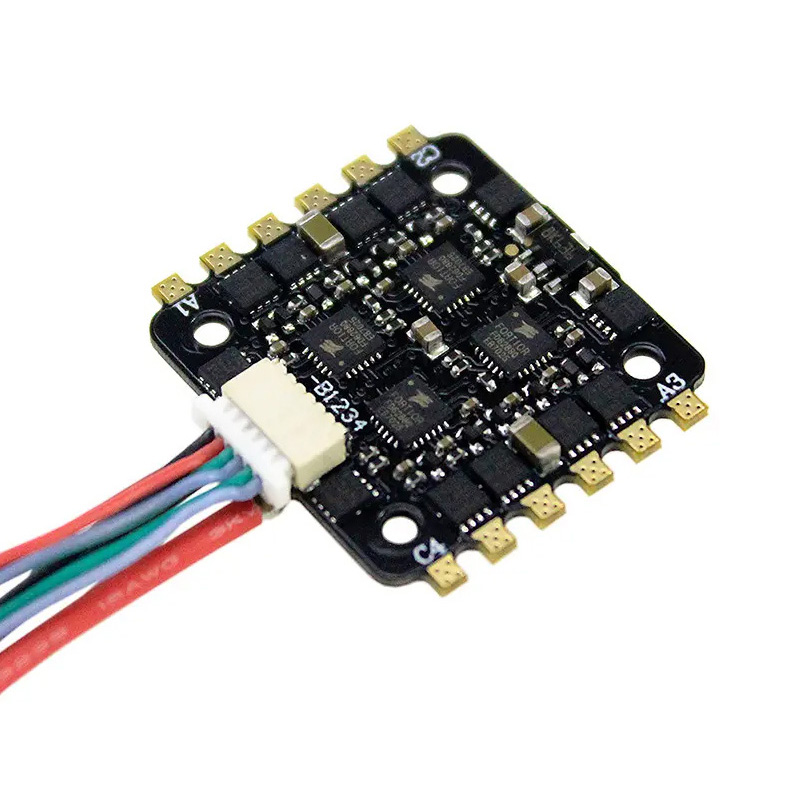

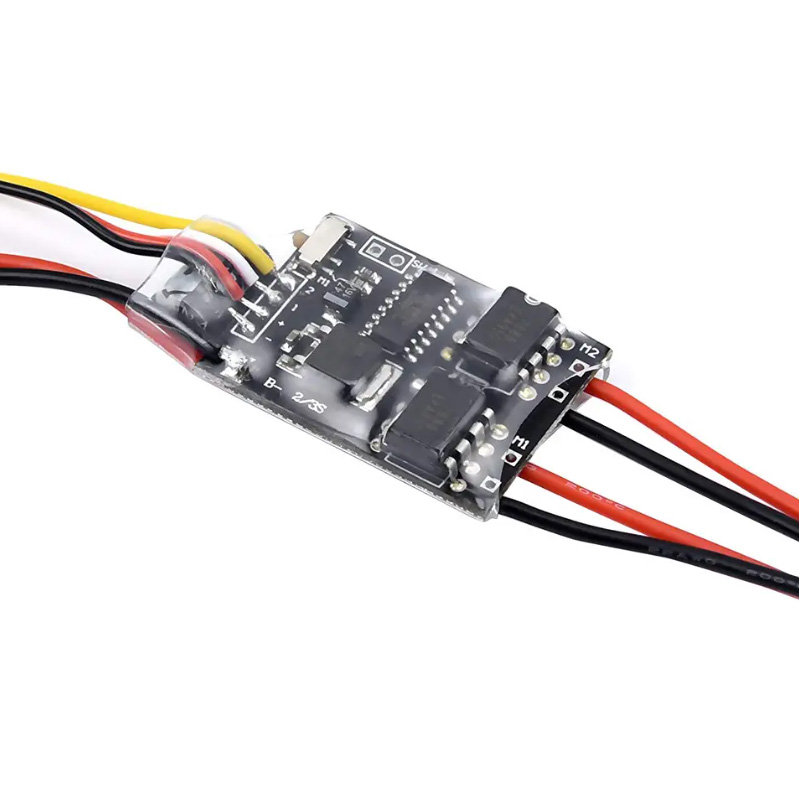

Осветление на въздухоплавателни средства PCBA (сглобка на печатни платки) е основният блок за управление и задвижване както на вътрешните, така и на външните системи за осветление на самолети. Той трябва да осигурява стабилно регулиране на мощността и контролна логика за навигационни светлини, мигащи светлини против сблъсък, светлини за кацане и осветление на кабината на надморска височина до 55 000 фута, температури в диапазона от -55°C до +85°C и при профили на вибрации с висок интензитет.
За разлика от печатните платки за осветление от търговски клас, PCBA за осветление от авиационен клас изисква превъзходно термично управление, прецизно съвпадение на CTE и пълно съответствие с DO-160 изпитване за околната среда и EMI.
20 години наследство от анализ на неизправности – Нашите правила за проектиране са извлечени от анализ след смъртта на осветителни модули на Airbus и Boeing. Ние систематично избягваме първите пет режима на отказ, включително умора на спойката, повреда на MOSFET и блокиране на микроконтролера.
Цялостно производство до ключ – Unixplore Electronics предоставя цялостно вертикално решение: оформление на печатни платки, снабдяване с компоненти, SMT/DIP монтаж, функционално тестване и конформно покритие. Нашето съоръжение от 3000+ m² осигурява месечен капацитет от 150 000 готови сглобки.
Авиационно-космически сертификат – Нашата фабрика е сертифицирана ISO9001:2015. Цялото производство следва стриктно IPC-6012 Class 3 / Aerospace и IPC-610E стандарти, гарантирайки, че всеки PCBA отговаря на качеството на готовност за инсталиране.
Възможност за съвместно проектиране на хардуер и софтуер – Използвайки интегрирани EDA инструменти, ние гарантираме безпроблемна механично-електрическа интеграция, свеждайки до минимум смущенията между PCBA и структурните корпуси за доставка „за първи път правилно“.
Осветлението на самолетите попада в отделни категории, всяка с уникални PCBA изисквания:
| Тип осветление | функция | Режим на работа | Критично изискване за PCBA |
|---|---|---|---|
| Навигационни светлини | Индикация за позиция (червено/зелено/бяло) | Постоянно включен | Изключително висока надеждност, точност на цветовите координати |
| Анти-сблъсък (строб) | Мигащо предупреждение с висока интензивност | Двоен строб модел | Боравене с пиков ток, логика за прецизно синхронизиране |
| Светлини за фарове | Предупреждение за двигател/корпус | 1Hz мига | Издръжливост на термичен цикъл |
| Светлини за кацане | Осветяване на пистата по време на кацане | Висока мощност при поискване | Изключително топлинно разсейване, MCPCB/медно ядро |
| Осветление на кабината/прозорците | Пътническа атмосфера и четене | Димируем, регулируем цвят | Съответствие с EMI, плавно PWM затъмняване, 400Hz съвместимост |
| Параметър | Интериор на самолета | Екстериор на самолета (крило/опашка) |
|---|---|---|
| Работна температура | -15°C до +70°C | -55°C до +85°C |
| Температура на съхранение | -40°C до +85°C | -55°C до +125°C |
| Влажност | 0% до 95% без кондензация | 0% до 100% кондензация |
| Вибрация (произволна) | 0,2 g до 5 g RMS | 5g до 15g RMS |
| Работна надморска височина | 40 000 фута макс | 55 000 фута макс |
| Параметър | Типична стойност | Бележки |
|---|---|---|
| Първична мощност | 28V DC (номинално) | Диапазон от 18V до 32V, изисква се защита от пренапрежение |
| AC захранване (системи в кабината) | 115V AC / 400Hz | За флуоресцентни/LED стари системи |
| Толеранс на качеството на захранването | ±10% постоянен, ±20% преходен | TVS затягане и приложени искрови междини |
| Ток в режим на готовност | <100µA | За запазване на паметта на BITE |
Стандартният FR4 рядко е приемлив за осветление на самолети поради лоша топлопроводимост и несъответствие на CTE с LED компоненти.
| Материал | Топлопроводимост | CTE (ppm/°C) | Тегло | Приложение |
|---|---|---|---|---|
| FR4 | 0,3-0,5 W/m·K | 14-17 | светлина | Само сигнал/контрол |
| Алуминиев MCPCB | 1,5-3 W/m·K | 23-25 | Среден | Общо LED осветление, светлини за четене в кабината |
| Меден MCPCB | 200-400 W/m·K | 16-17 | тежък | Външни светлини с висока мощност (кацане, светлинен сигнал) |
| Ядро от въглероден плат | 175-300 W/m·K (XY) | 4-6,5 | Много лек | Премиум аерокосмически, критичен за теглото дизайн |
Препоръка на Unixplore за външно осветление: Използвайте меден MCPCB или ядро от въглеродна тъкан. Съответствието на CTE с керамични LED пакети (6-7 ppm/°C) значително намалява напрежението на срязване на спойката по време на термични цикли от -55°C до +85°C.
| Текущо натоварване | Вътрешно осветление | Външно осветление |
|---|---|---|
| Следи на сигнала (<100mA) | 0,5 унции | 1 унция |
| LED мощност (500mA-2A) | 1 унция до 2 унции | 2 унции |
| Строб/кацане (5A-15A) | N/A | 3 унции до 4 унции |
MCPCB предлагат приблизително 10 пъти по-висока топлопроводимост от стандартния FR-4, което води до по-добро разсейване на топлината, по-висок светлинен поток и по-дълъг живот на светодиодите.
Основно правило: За всеки 10°C намаление на температурата на свързване на светодиодите, животът на компонентите се удвоява.
| Параметър | Стандартен MCPCB | Високоефективна космическа техника |
|---|---|---|
| Диелектричен материал | Епоксид с керамичен пълнител | Топлопроводим полиимид |
| Топлопроводимост | 1-3 W/m·K | 5-10 W/m·K |
| Дебелина на диелектрика | 50-100 µm | 75-150 µm |
| Пробивно напрежение | 2-3 kV | 3-5 kV |
За всеки светодиод с висока мощност на PCBA:
Минимум 9 термични отвора (диаметър 0,3 mm) на LED подложка
Запълнени и затворени отвори, необходими за спояване
Чрез разстояние: 1,0 mm до 1,2 mm решетка
Толерантност на кухини: Под 25% площ на подложката, видима при рентгенова проверка
Съвременното външно осветление на самолети използва програмируеми LED драйвери с независимо управление на канала.
Препоръчителна архитектура:
Външен MOSFET етап за силнотокови LED струни
Поддръжка на резервиране на FMU чрез отделни I²C шини
Предимства на програмируемите драйвери:
Светлинните последователности работят автономно след програмиране
Не е необходима намеса на FMU за нормални модели на мигане
Грациозно влошаване, ако един FMU се провали
Системите за LED осветление на кабината на самолета обикновено използват индивидуално адресируеми двойки LED-микроконтролер.
| Характеристика | Изискване |
|---|---|
| Контролен протокол | Пикселни данни през серийна шина |
| Адресиране | Всяка двойка MCU-LED се адресира независимо |
| Контрол на цвета | RGB или RGBW за всяко тяло |
| Скорост на данни | Достатъчно за анимационни последователности |
| Режим на повреда | Повредата на един светодиод не засяга други |
Гъвкавият PCBA често се използва за осветление на кабината, за да съответства на извитите повърхности на фюзелажа.
PCBA за осветление на самолети трябва да включват възможности за самодиагностика.
Наблюдавани параметри:
Входно напрежение и честота
температура
Състояние на лампата/LED
Изходно напрежение и ток
Отговор BITE:
Регистрирайте грешката в енергонезависимата памет
По избор: отказ на сигнала чрез дискретен изход
Продължете работата, ако е безопасно (плавно влошаване)
| Защитен елемент | Спецификация |
|---|---|
| TVS диоди | Двупосочен, оценен за светкавица |
| Искрови междини | За първично спиране на пренапрежение |
| Серия съпротива | 10Ω до 100Ω на всички входни линии |
| Земна връзка | UL 467 класиран заземяващ накрайник |
| Техника | Приложение |
|---|---|
| Феритни перли | Входни захранващи линии |
| Дросели в общ режим | Входове за превключване на регулатора |
| Екраниран кабел | Между PCBA и дистанционни светодиоди |
| Медна заземена равнина | Солиден обратен път, минимални цикли |
| Стандартен | Приложимост | Изискване |
|---|---|---|
| ДО-160 | Цялото бордово оборудване | Тестове за околната среда и EMI |
| MIL-STD-704 | Входяща мощност | 28V DC качество на захранването |
| MIL-P-55110 / IPC-6012 | Квалификация на PCB | Клас 3 / Космонавтика |
| FAA AC 150/5345-46 | Осветление на пистата | Крайни/крайни светлини на пистата |
| Приложение 14 на ИКАО | Международен | Стандарти за осветление на летището |
| Тест | Секция DO-160 | Критерии за преминаване |
|---|---|---|
| Температура-надморска височина | 4.0 | Симулирана работа на 55 000 фута |
| Вибрация | 8.0 | Няма механична или електрическа повреда |
| Влажност | 6.0 | Няма корозия или разрушаване на изолацията |
| Индуцирана от мълния | 22.0 | Без повреди, без опасно състояние |
| Чувствителност към течности | 11.0 | Няма влошаване от Skydrol, гориво и т.н. |
Изборът между PCBA с алуминиево ядро и медно ядро пряко влияе върху топлинните характеристики, теглото и надеждността при външното осветление на самолета.
Алуминиева MCPCB:
Топлопроводимост: 138-238 W/m·K
Плътност: 2,70 g/cm³ (лека)
CTE: 23-25 ppm/°C
Цена: 30-50% по-ниска от медта
Меден MCPCB:
Топлопроводимост: 390-401 W/m·K (приблизително двоен алуминий)
Плътност: 8,96 g/cm³ (3,3x по-тежък)
CTE: 16-17 ppm/°C (по-добро съответствие с LED компоненти при 6-7 ppm/°C)
Превъзходен за изключителна плътност на мощността (>2 W/cm²)
Матрица за вземане на решения за самолетни приложения:
| Местоположение на самолета | Плътност на мощността | Ниво на вибрация | Препоръчително ядро |
|---|---|---|---|
| Светлини за четене в кабината | Ниска (<0,5 W/cm²) | ниско | Алуминиев MCPCB |
| Светлини за проверка на крилото | Среден (1-2 W/cm²) | високо | Алуминий с подобрени отвори |
| Светлини за кацане (LED) | Висок (>2 W/cm²) | Много високо | Меден MCPCB |
| Строб против сблъсък | Много високо (импулсно) | високо | Меден MCPCB |
За екстремни среди: ПХБ с ядро от въглеродна тъкан предлагат XY топлопроводимост от 175-300 W/m·K с CTE от само 4-6,5 ppm/°C, близки до керамичните LED пакети. Това минимизира топлинния стрес по време на бързи температурни цикли от -55°C до +85°C.
Осветлението в кабината на самолета често използва 115 V AC при 400 Hz, а не 50/60 Hz, срещани в сградите. Това създава уникални изисквания за дизайн.
400Hz дизайнерско предизвикателство: Стандартните захранващи устройства, проектирани за 50/60Hz, ще прегреят или ще се повредят при 400Hz поради загуби в сърцевината на трансформаторите и магнитните компоненти.
Необходими адаптации на дизайна на PCBA:
| Компонент | 50/60Hz дизайн | 400Hz дизайн |
|---|---|---|
| Трансформатор | Стандартна силиконова стомана | Високочестотна феритна или лентово навита сърцевина |
| Филтриране на входа | Големи електролитни кондензатори | По-малки филмови кондензатори |
| Токоизправители | Стандартни диоди | Диоди за бързо възстановяване |
| EMI филтриране | Проектиран за 120Hz вълни | Проектиран за 800Hz вълни |
Списък за проверка на дизайна за 400Hz PCBA:
Проверете честотните стойности на компонентите – Трансформаторите и индукторите трябва да посочват работа на 400 Hz
Измерете пусковия ток – 400Hz системите често имат по-висок пусков ток от 50/60Hz конструкции
Тествайте със захранване от самолетен клас – Използвайте източник от 400 Hz, а не захранващ стенд
Проверете синхронизацията – Много системи изискват затъмняване със заключена честота
Въз основа на полеви анализ на повреди на осветителни модули Airbus и Boeing, тези пет режима на повреда доминират.
Режим на повреда 1: Повреда на трансформатора (верига за запалване/стартиране)
Профилактика:
Посочете трансформатори с достатъчен термичен запас
Уверете се, че материалът за саксия може да издържи на -55°C до +125°C
Тествайте правилното вторично напрежение под товар
Режим на повреда 2: повреда на MOSFET в комутационни вериги
Профилактика:
Използвайте MOSFET, номинални за поне 2x работно напрежение
Добавете затворни резистори (10Ω до 100Ω), за да ограничите тока
Включете демпферни вериги през комутационни възли
Намаляване на температурата (използвайте части с класификация на свързване 150°C)
Режим на повреда 3: Повреда на индуктор в резонансни вериги
Профилактика:
Посочете индуктори с изолация от клас UL
Уверете се, че номиналният ток надвишава пиковия работен ток
Добавете термичен предпазител последователно за критични вериги
Режим на повреда 4: Нулиране или блокиране на микроконтролера
Профилактика:
Използвайте специална IC за наблюдение на напрежението (не нулиране на RC)
Проверете дали времето за нулиране отговаря на изискванията на листа с данни
Добавяне на таймер за наблюдение за възстановяване при изгасване
Режим на повреда 5: Умора на спойката от термични цикли
Предотвратяване чрез PCBA дизайн:
Използвайте материали, съответстващи на CTE – медното ядро (16-17 ppm/°C) е по-добро от алуминия (23-25 ppm/°C), когато се сдвоява с керамични светодиоди (6-7 ppm/°C)
Добавяне на лепило – Под големи компоненти нанесете епоксидно или силиконово лепило
Оптимизирайте геометрията на подложката – Използвайте разкъсващи се подложки и по-големи пръстеновидни пръстени върху компоненти с проходни отвори
Помислете за заливане – За външни сглобки сместа за заливане намалява термично-механичното напрежение
Цялостно тестване: Преди одобрение за полет, PCBA трябва да премине термичен цикъл DO-160:
500 цикъла минимум за интериор
1000+ цикъла за екстериор
Температурен диапазон, съответстващ на действителното място на монтаж
| Елемент на дизайна | Изискване |
|---|---|
| Основен материал | Алуминиев MCPCB за интериор; медно или карбоново платно за екстериор |
| Медно тегло | 2 oz минимум за мощност; 3-4 oz за стробоскопи/светлини за кацане |
| Термични отвори | Минимум 9 на светодиод с висока мощност, запълнени и затворени |
| CTE съвпадение | CTE на ядрото в рамките на 10 ppm/°C на LED компоненти |
| Входяща мощност | Защита от пренапрежение за 28V DC; 400Hz съвместимост за системи в кабината |
| УХАПКА | Мониторинг на напрежение, ток, температура; регистриране на грешки |
| Сертификация | DO-160 тестван; IPC-6012 клас 3 |
Правилно проектираното PCBA осветление на самолета работи непрекъснато в продължение на 50 000+ летателни часа без достъп до поддръжка. Комбинацията от термично управление на MCPCB, програмируеми LED драйвери и тестване за квалификация DO-160 осигурява надеждността, която авиацията изисква.
Unixplore Electronics се ангажира да доставя DO-160-валидирани, готови за полет PCBA решения за осветление на въздухоплавателни средства за OEM производители и системни интегратори по целия свят. От въвеждането на дизайна до завършеното сглобяване, ние гарантираме, че всяка платка осигурява 50 000+ летателни часа непрекъсната работа без поддръжка.
Свържете се с нас за технически лист с данни или персонализирана оферта. Нашият екип за инженерна поддръжка е на разположение, за да предостави съвети за избор на материал и доклади за термична симулация за вашето конкретно приложение.
