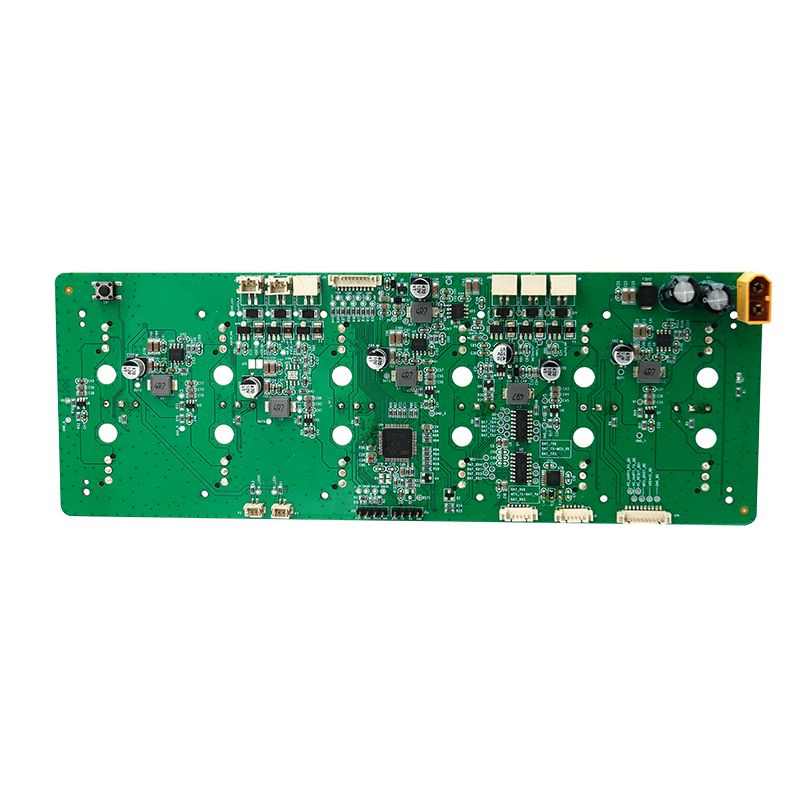

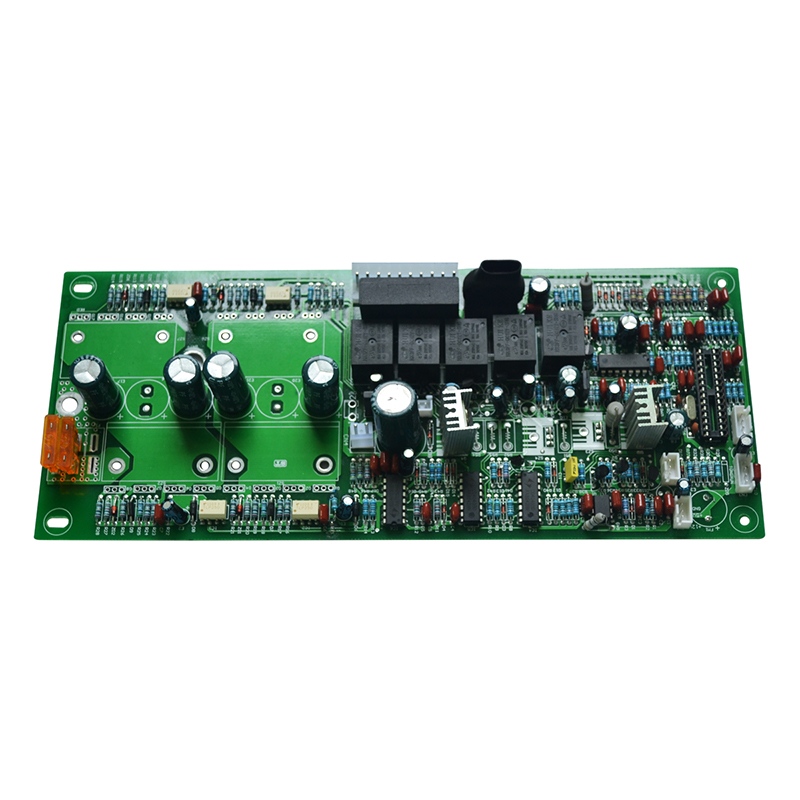

Масажен пистолет PCBA

Каква е процедурата за производство на масажен пистолет PCBA: 20-годишно ръководство за производство

Производството на масажен пистолет PCBA изисква работа с голям ток, безчетково управление на мотора и безопасност на потребителя. След две десетилетия производство на електроника за задвижване на мотори съм виждал конструкции да прегряват, да губят скорост под товар или да създават опасности за батерията. Тази процедура стъпка по стъпка обхваща целия производствен процес от избора на компонент до крайния тест.

Стандартен производствен поток за масажен пистолет PCBA

Всеки масажен пистолет PCBA следва последователност от 9 стъпки. Пропускането на която и да е стъпка увеличава процента на неизправност на полето.

Стъпка 1 – Доставка на компоненти и входяща инспекция

Тест: Изпробвайте 50 MOSFET от всяка партида. Измерете Rds(on) при 25°C и 80°C. Отхвърляйте партиди, надвишаващи 7 mΩ при висока температура.

Стъпка 2 – Шаблон с паста за запояване и печат

Критично: Използвайте стъпков шаблон – 0,12 mm дебелина под MOSFET, 0,10 mm под MCU и сензори. Само една дебелина причинява или отвори, или мостове.

Стъпка 3 – SMT монтаж и преформатиране

• Ред на поставяне: сензори на Хол → пасивни → MOSFET → MCU → конектори
• Профил на преливане: Пикова 245°C за 10 секунди (без олово)
• Азотна атмосфера – Изисква се за QFN пакети (MCU, гейт драйвер)
• Рентгенова проверка – Задължителна за проверка на кухини под MOSFET подложки (кухини < 20%)

Стъпка 4 – Селективно запояване за компоненти с проходни отвори

Масажният пистолет PCBA често се нуждае от части с отвори за механична якост:

Не претопявайте части с отвори. Пластмасовите им тела се топят във фурна на 245°C.

Дизайн на веригата на моторно задвижване за масажен пистолет PCBA

Секцията за задвижване на двигателя определя управлението на тока на спиране и времето за работа на батерията.

Трифазен безчетков DC (BLDC) двигател

Термичен дизайн: Всеки MOSFET разсейва до 2 W при 20 A. Използвайте термични отвори (9 на MOSFET), свързващи се към долната медна заливка (минимум 2 унции).

Управление на захранването за батерия и зареждане

Критична безопасност: Използвайте две независими пътеки за защита от свръхток – една в драйвера на портата, една в IC за защита на батерията. Единична повреда не трябва да позволява на двигателя да работи без управление.

Програмиране и калибриране на фърмуера

Нито един масажен пистолет PCBA не напуска производството без пълно калибриране.

Програмна последователност

1. Флаш на буутлоудъра – чрез SWD или UART (5 секунди)
2. Константи за калибриране – съхранявани в EEPROM или MCU флаш
3. Таблица за търсене на скорост – ШИМ работа спрямо целеви RPM (12 точки)
4. Праг на откриване на спиране – ограничение на тока, зададено на 22A ± 1A

Параметри за калибриране, съхранявани на платка

Защо калибрирането има значение: Без калибриране на Хол за платка, моторът издава звуково скимтене при ниски скорости. Потребителите отхвърлят масажиращи пистолети, които звучат дефектно.

Сглобяване и механична интеграция

PCBA е безполезен, ако не пасва на дръжката или не разсейва топлината.

Радиатор и термичен интерфейс

Тест: Пуснете масажен пистолет PCBA при 2800 RPM за 30 минути. Температурата на корпуса на MOSFET трябва да остане под 85°C.

Сноп кабели и облекчаване на напрежението на съединителя

• Проводници на батерията – запоени след това залепени със силикон (предотвратява умората при огъване)
• Проводници за фаза на двигателя – JST конектор със заключващо резе (минимум 20 цикъла)
• Гъвкав кабел с бутон – ZIF конектор, стъпка 0,5 mm, залепен след поставяне

Производствени тестове и контрол на качеството

Всеки масажен пистолет PCBA трябва да премине тези пет теста преди сглобяване.

Тест за изгаряне и вибрации

Проба 5% от продукцията за:

• 6 часа при 2400 RPM – следете температурата на MOSFET чрез MCU сензор
• Произволна вибрация – 5 Grms, 30 минути (симулира изпуснат инструмент)
• Цикъл на зареждане-разреждане – 3 цикъла (проверява защитата IC)

Често задавани въпроси – Често задавани въпроси относно производството на PCBA за масажни пистолети

В1: Какво кара масажния пистолет PCBA да губи мощност под натиск на тялото?

О: Основната причина е неадекватната сила на задвижване на портата за MOSFET транзистори от висока страна. Когато налягането увеличи натоварването на двигателя, BLDC контролерът се опитва да увеличи тока. Ако началният кондензатор (който захранва драйвера на гейта от високата страна) е с недостатъчен размер, напрежението на гейта пада под прага на MOSFET, увеличавайки Rds(on) от 4 mΩ на 20 mΩ. Това създава термична верига:

Падане на напрежението → по-ниско задвижване на портата → по-високо съпротивление → повече топлина → допълнително увеличаване на съпротивлението

Корекцията изисква три промени в масажния пистолет PCBA:

1. Стойност на началния кондензатор – използвайте минимум 220 nF (много дизайни използват 47 nF). Изчислете въз основа на заряда на вратата: C_boot = (Q_g × 10) / ΔV. За типични MOSFET (Q_g = 30 nC), 220 nF осигурява безопасна граница.
2. Пиков ток на драйвера на затвора – Изберете драйвер с 1,5 A възможност за поглъщане/източник (напр. DRV8320). Слабите драйвери (0,5 A) не могат да презаредят капачката за зареждане по време на високи цикли на работа на ШИМ.
3. Bootstrap диод – Използвайте ултрабърз диод (trr < 50 ns). Стандартният 1N4148 има 4 ns възстановяване, но само 100 mA номинален ток – недостатъчен за масажен пистолет PCBA, работещ при 20 kHz PWM. Преминете към BAS3007 (1A, 10 ns).

След тези модификации токът на спиране остава стабилен при 22A дори при 15 kg приложено телесно налягане.

В2: Как да предотвратя фалшиви задействания на IC за защита на батерията на масажен пистолет PCBA?

A: Фалшиви тригери възникват, когато шумът от комутацията на двигателя се свърже с текущата сензорна линия на IC за защита на батерията. Фазовото превключване на BLDC двигателя създава пикове на ток от 1 µs до 50 A – твърде бързо, за да може защитната IC да различи от късо съединение. Три хардуерни корекции разрешават това:

Нискочестотен филтър на сензорен вход – Инсталирайте RC филтър (10Ω + 1 µF керамичен) директно към CS+ извода на защитната интегрална схема. Ъглова честота = 16 kHz. Това пропуска среден ток (20–30A), но блокира 200 kHz комутационни пикове.

Отделно заземяване на сензорния резистор – Пуснете специална следа по Келвин от отрицателния извод на шунтовия резистор до CS-щифта на защитния IC. Не споделяйте това заземяване с MOSFET източник на токове. Дори 1 mΩ споделена следа генерира 50 mV фалшив сигнал при 50A.

Регулиране на таймера за закъснение – Програмирайте забавянето на свръхток на защитната IC на 100 µs (ако приемете, че вашата IC го поддържа). Повечето дизайни на PCBA масажни пистолети използват забавяне от 10 µs спрямо референтните дизайни на батерии. Комутационните пикове продължават само 2–3 µs. Закъснение от 100 µs ги игнорира, докато все още реагира на истински къси съединения (>50 µs продължителност).

Тествайте с осцилоскоп: Сонда CS+, докато моторът работи при максимално натоварване. Пиковете трябва да останат под прага на задействане на защитната IC (обикновено 50 mV за 50A шунт). Ако пиковете надхвърлят прага, увеличете капацитета на филтъра до 2,2 µF.

Въпрос 3: Каква е правилната процедура за програмиране на множество PCBA платки за масажни пистолети в производство?

A: Четиристепенна процедура за производствено програмиране предотвратява объркване и намалява времето за програмиране със 75% в сравнение с мигането един по един.

Етап 1 – Предварително SMT програмиране (по избор за големи серии)

Използвайте групов програмист (напр. Elnec BeeProg), за да флашнете буутлоудъра в MCU преди поставяне. Това работи само за MCU с външна светкавица (пакети QFN с открити щифтове). Отхвърлете всеки чип, който не премине проверката – по-евтино от преработката на поставени платки.

Етап 2 – Вътрешно системно програмиране след SMT

Поставете приспособление за щифт за програмиране (6 пина: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0). Използвайте многоканален програматор (8 или 16 платки едновременно). Целево време: 45 секунди на дъска, включително проверка.

Етап 3 – Станция за калибриране (най-критична)

След програмиране, преместете дъските в приспособление за калибриране, съдържащо истински мотор за масажен пистолет с оптичен енкодер. Приспособлението управлява всеки масажен пистолет PCBA през:

• Подравняване на Хол (автоматично регулира електрическия ъгъл)
• Линейност на скоростта (записва таблица с PWM спрямо RPM)
• Ограничение на тока (увеличава натоварването до 22A изключване)

Съхранявайте тези 12 константи за калибриране в защитен флаш сектор на MCU. Платките без калибриране произвеждат непоследователни рампи на скоростта.

Етап 4 – Проследимост

Отпечатайте 2D Data Matrix код на всеки PCBA, съдържащ:

• Код на датата на производство (YYWW)
• Контролна сума за калибриране
• Партиден номер на MOSFET (от входяща проверка)

Сканирайте този код по време на окончателното сглобяване. Ако възникне повреда на място, можете да проследите до конкретна партида компоненти и да преработите само засегнатите единици.

Цели за производствен добив за масажен пистолет PCBA

Правилно произведен масажен пистолет PCBA осигурява 2800 RPM под товар, изключва се при спиране в рамките на 500 ms и издържа 500 цикъла на зареждане. Следвайте тази процедура, проверете всяка стъпка и вашите продукти ще надминат конкурентите, които пропускат калибриране или неуточняват гейт задвижването.
