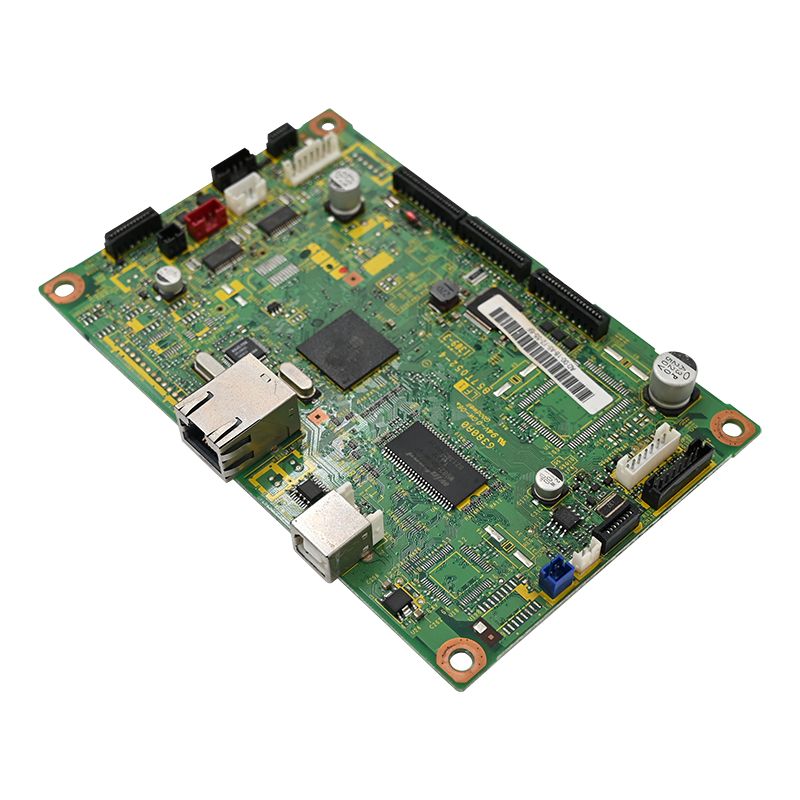

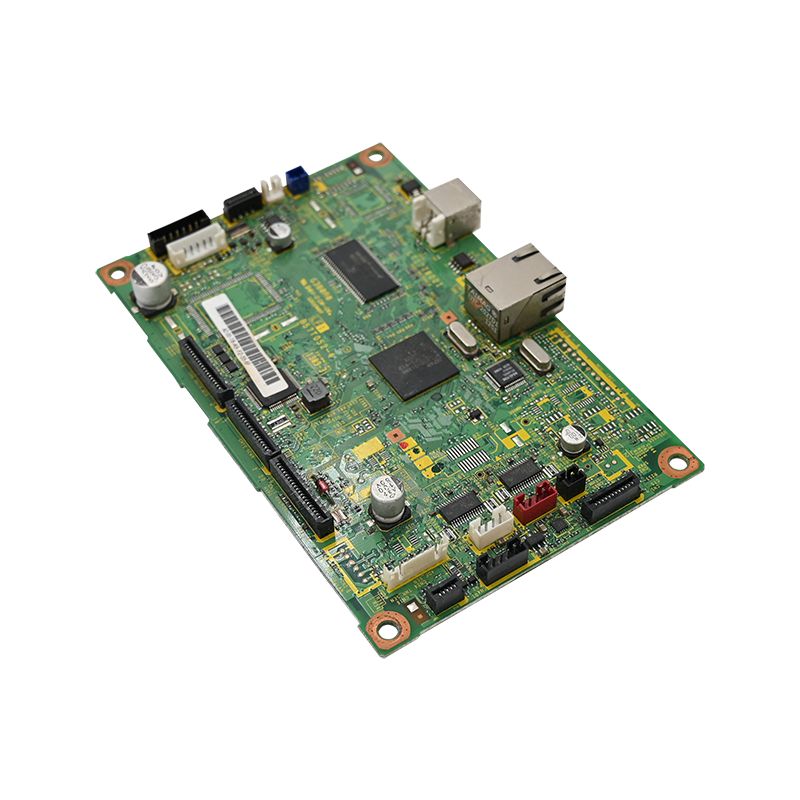

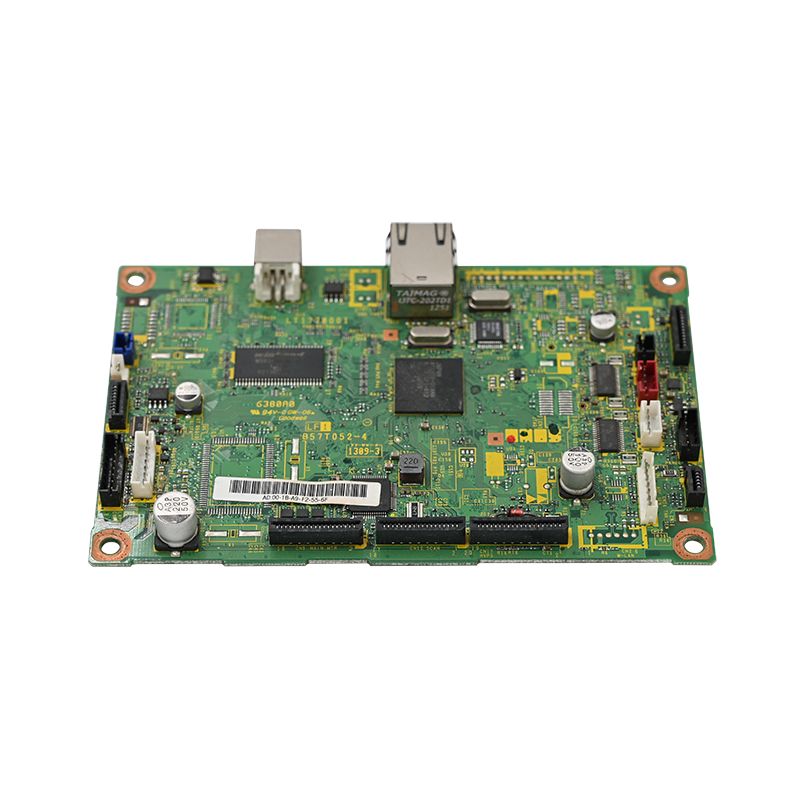

Obd скенер PCBA

Тъй като превозните средства стават все по-компютъризирани, търсенето на високопрецизни, издръжливи скенери OBD2 (бордова диагностика) продължава да расте. В Unixplore Electronics ние предоставяме цялостна услуга за производство на PCBA OBD2 скенер — от оформление на печатни платки и доставка на компоненти до сглобяване, тестване и конформно покритие.

С повече от десетилетие опит в сектора на автомобилната електроника, нашите OBD2 скенери PCBA решения са проектирани да издържат на тежките среди на автомобилни сервизи и двигателни отделения.

Защо да изберете Unixplore за вашия OBD2 скенер PCBA?

• Качество от автомобилен клас: Нашите платки са изградени с компоненти, оценени за -40°C до +105°C, осигуряващи работа при екстремни температури на капака.
• Производство до ключ: Ние предлагаме обслужване на едно гише, включително SMT монтаж, функционално тестване и изграждане на кутии.
• Фокус върху надеждността: Характеристиките включват 4-слоен дизайн на печатни платки за цялост на сигнала, конформно покритие за защита от корозия и стриктно тестване във веригата (ICT).
• Сертифицирано съвършенство: Нашето съоръжение е сертифицирано по ISO 9001:2015 и отговаря на стандартите IPC-610E.

Основни спецификации на нашия OBD2 скенер PCBA

Нашите професионални OBD2 скенери са проектирани с параметри, които не подлежат на обсъждане, за да осигурят съвместимост с превозни средства от 1996 г. (както бензинови, така и дизелови).

Препоръчителна BOM и доставка на компоненти

Ние използваме само първокласни компоненти, доставени от оторизирани дистрибутори, за да гарантираме дълготрайност и производителност.

• Трансивъри: CAN трансивър от автомобилен клас + ISO9141/KWP2000-съвместим трансивър за стабилна шинна комуникация.

• Защита: Диодна матрица за потискане на преходно напрежение за защита от натоварване.

• Свързване: 16-пинов OBD2 мъжки конектор, позлатен със заключващо резе (предотвратява окисляването на контакта и гарантира дългосрочна надеждност при чести цикли на включване).

• Регулатор на напрежението: Автомобилен клас 5V/400mA регулатор с ниско напрежение осигурява стабилно захранване.

Нашият производствен процес: Качество без компромис

Ние следваме строг производствен поток, за да минимизираме повредите на място и гаранционните връщания.

1. Разположение на печатни платки и цялост на сигнала

• Звездообразно заземяване: Аналоговите и цифровите заземявания са разделени и свързани само в една точка близо до захранването, за да се намали шумът.

• Контрол на импеданса: CAN_H/CAN_L следите са успоредни и съответстват по дължина (120Ω ±10% диференциален импеданс).

• Поставяне на ESD: Компонентите за защита се поставят в рамките на 5 mm от щифтовете на OBD2 конектора за оптимална безопасност.

2. Сглобяване и запояване

• Безоловен припой: Използване на припой SAC305 за съответствие с RoHS.

• Съединители с проходни отвори: Специализирани за 16-пинов OBD2 конектор за предотвратяване на напукване след многократни цикли на запушване.

• Конформно покритие: Акрилно или силиконово покритие се нанася за защита срещу влага и химически капки.

3. Тестване в веригата (ICT) и калибриране

Всеки OBD2 скенер PCBA трябва да премине строг протокол преди изпращане:

• Тест за непрекъснатост: Проверява за късо съединение на всички 16 щифта.

• Тест за ръкостискане: Цикли през CAN, KWP, J1850 с помощта на програмируем симулатор на превозно средство.

• Проверка на потреблението на ток: Потвърдено, че е <70mA при неактивност (запалване изключено), за да се предотврати изтощаване на акумулатора на автомобила.

Често срещани режими на повреда и нашата превенция

Услуги с добавена стойност: Bluetooth/WiFi интеграция

Добавянето на безжична свързаност към OBD2 скенери често води до предизвикателства с EMC. Имаме инженерния опит да интегрираме успешно Bluetooth/WiFi, като същевременно отговаряме на автомобилните стандарти за EMC (напр. CISPR 25).

Физическа изолация: Безжичният участък е изолиран от CAN следите, за да се минимизират смущенията.
Отделно захранване: Специален регулатор на напрежението за безжичния модул за предотвратяване на шумово свързване.
Феритни зърна и дросели в общ режим: Използват се на захранващи входове и CAN линии за потискане на емисиите и осигуряване на целостта на сигнала.

Относно Unixplore Electronics

• Създадена през 2011 г., Unixplore Electronics Co., Ltd. е водещ доставчик на услуги за електронно производство на едно гише с договор до ключ.

• Капацитет на фабриката: Над 3000 кв.м фабрика с 6 SMT линии и 4 DIP линии.

• Годишна продукция: Над 1 500 000 броя PCBA и 150 000 комплекта готови продукти.

• Глобален обхват: Изнасяме за Северна Америка, Европа и Океания.

Готови ли сте да стартирате своя проект за OBD2 скенер?

• Няма минимално количество за поръчка (БЕЗ MOQ)
• Безплатна техническа консултация и DFM преглед
• Изпращане на прототип само за 72 часа

Не позволявайте на вашите автомобилни диагностични продукти да останат блокирани на етапа на планиране. С повече от десетилетие опит в производството на PCBA за автомобилна електроника, Unixplore ви помага бързо да трансформирате вашите проекти във висококачествени продукти, готови за масово производство.
