Dash Cam PCBA

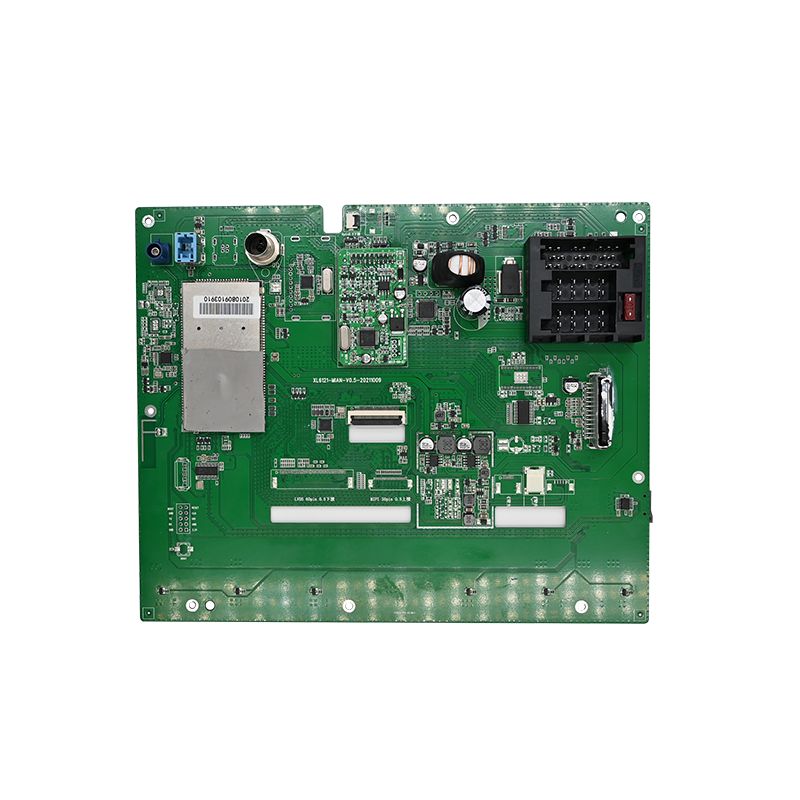

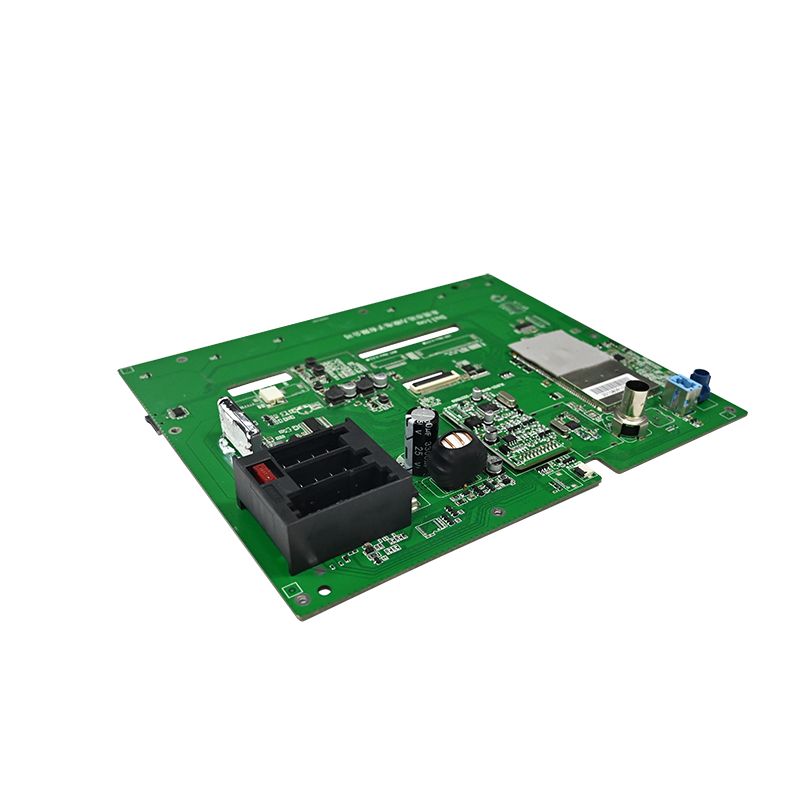

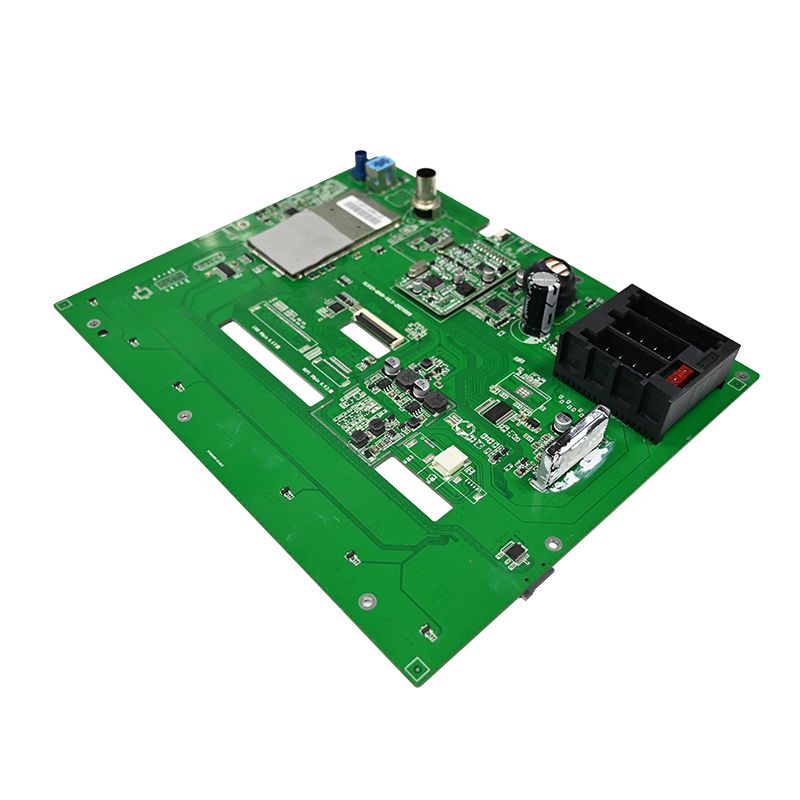

Unixplore Electronics Dash Cam PCBA е надеждно решение за PCB за автомобилни камери, разработено от професионален производител и доставчик на Dash Cam PCBA в Китай. Проектиран за приложения за наблюдение на превозни средства, този PCBA поддържа избор на компоненти от автомобилен клас, термично управление, устойчивост на вибрации и строг производствен контрол, за да се гарантира стабилна производителност на запис в тежки среди.

Изпратете запитване

Описание на продукта

Основни спецификации за качество за Dash Cam PCBA

Дефинирайте тези параметри, преди да изберете компонент. Всяко решение произтича от изискванията за топлина и вибрации.

Работна среда за автомобилна употреба

Параметър Необходими спец Състояние в реалния свят
Температурен диапазон -30°C до +85°C (околна среда) Слънчево натоварване на предното стъкло
Пикова вътрешна температура +105°C (процесорна връзка) Черно жилище в Аризона през лятото
Вибрация 10 Grms, 10–1000 Hz Дупки и неравни пътища
Входно напрежение 9–16 V DC (24 V камион по избор) Натоварване на алтернатора
Време за работа на запис 99,9% за 1 година Няма пропуснати клипове

Бюджет за управление на топлината

Компонент Макс. температура на кръстовището Метод на охлаждане
Сензор за изображение 70°C Термична подложка за защитна кутия
Процесор (H.264 енкодер) 85°C Открита подложка + 12 отвора
DRAM 85°C Пазете 5 мм от горещите точки
Захранващи MOSFET транзистори 105°C Медна наливка (2 унции)

Критично: Намалете мощността на всички електролитни кондензатори до 50% номинално напрежение при 105°C. 6.3V капачка на 5V шина се повреди в рамките на 6 месеца.

Избор на компонент за висококачествена PCBA камера за управление

Доброто качество започва с автомобилни части. Компонентите от потребителски клас причиняват повреди на място.

Сензор за изображение и модул на обектива

Параметър Минимална спецификация Защо има значение
Тип сензор CMOS, със задно осветяване (BSI) Улавяне на плоча при слаба светлина
Резолюция 1920 × 1080p @ 60 fps Читаеми регистрационни номера
Размер на пиксела 2,0 µm или по-голям Съотношение сигнал/шум
Динамичен диапазон > 110 dB Изходи от тунели и нощни отблясъци
Байонет за обектив M12 със заключващ пръстен Устойчив на вибрации фокус

Избягвайте сензори за ролетни щори без глобално нулиране. Бързото движение създава изкривяване, което прави табелите нечетими.

Архитектура на процесора и паметта

Компонент Препоръчителна част Критична спецификация
SoC Novatek NT96670 или Ambarella A12 H.265 енкодер, 2-канален вход
DRAM DDR3L (1.35V) Минимум 1 GB, температура -40°C
Светкавица SPI NOR (32 MB) Bootloader + данни за калибриране
Съхранение Контролер за SD карта (UHS-I) CRC проверка на грешки

Правило за надеждност: Използвайте отделен LDO за референтното напрежение на DDR паметта (VREF). Свързването му към VDD чрез резисторен делител причинява преобръщане на битовете над 70°C.

Захранваща верига (най-критична)

PCBA на камерата за управление се проваля тук повече от където и да е другаде.

Релса Напрежение Текущ Изисква се защита
Вход 12V номинал 1A макс TVS (24V клема), обратен поляритет
Ядро 1,1 V 800 mA Мек старт, свръхток при 1.2A
I/O 3,3 V 300 mA Последователност: 3.3V преди 1.1V
Сензор 2.8V (аналогов) 150 mA 10 µVrms шум макс
Мотор (автофокус на обектива) 5V 200 mA Отделен превключвател, ограничаване на натиска

Инжектирайте 200 mVpp вълни при 100 kHz на 12V вход. Видеото не трябва да показва хоризонтални ленти.

PCBA оформление за цялост на сигнала и разпространение на топлина

Оформлението определя дали PCBA камерата записва надеждно или блокира трафика.

Препоръка за стека на слоевете (минимум 6 слоя)

Слой функция Ограничение
1 Компоненти, сензор за изображения Поддържане на DDR следите, съответстващи на дължината (±2 mm)
2 Земя Непрекъснато под SoC и DRAM
3 DDR сигнали, SDIO Позоваване на заземената равнина
4 Мощност (1.1V, 3.3V) Разделяне с празнини от 30 милиона
5 Земя (пом.) Зашийте към слой 2 през всеки 3 mm
6 Вторични компоненти, USB Без следи под кристал

Критични правила за маршрутизиране

DDR3L следи – 50Ω ±10% импеданс, група 8 следи в рамките на 0,5 mm дължина
MIPI CSI (сензор към SoC) – диференциални двойки, несъответствие на дължина < 0,2 mm
Слот за SD карта – серия 22Ω резистори близо до SoC за контрол на превишаване
Кристал (27 MHz) – предпазен пръстен със заземени отвори, без захранваща равнина отдолу

Контроли на производствения процес за последователност

Висококачествената PCBA камера за управление изисква статистически контрол на процеса (SPC) на всяка линия.

Паста за запояване и Reflow

Стъпка на процеса Спецификация Метод на проверка
Дебелина на шаблона 0,10 мм (лазерно рязане) 2D SPI (допустимо отклонение на обема ±20%)
Reflow пик (без олово) 245°C ±3°C Профильор (минимум 5 зони)
Време над ликвидус 60–90 секунди K-тип термодвойка на DRAM
Продухване с азот 1000 ppm O2 макс Намалява изпразването под SoC

Оптичен и рентгенов преглед

AOI (автоматичен оптичен) – проверява полярността на компонентите, запоени мостове, повдигнати проводници
AXI (X-ray) – задължително за BGA пакети (SoC и DRAM). Коефициент на кухина под топката < 25%
ICT (тест в рамките на веригата) – проверява захранващите шини, часовниците и сигналите за нулиране преди флаш на фърмуера

Тестове за валидиране преди масово производство

Всеки PCBA дизайн на камера за управление трябва да премине тези шест теста.

Тест Метод Критерии за преминаване/неуспех
Термичен цикъл -30°C до +85°C, 100 цикъла Без замръзване на видеото, отклонение на RTC < 2 ppm
Пуснете шок 1 м върху бетон, 3 ориентации Без изваждане на SD карта, без рестартиране
Пренапрежение 24V за 60 секунди TVS скоби, PCBA се възобновява след цикъл на захранване
ESD контакт ±8 kV на USB конектор Без загуба на рамка, без нулиране
RF имунитет 20 V/m, 80–2700 MHz Без трептене на дисплея
Ускорен живот 85°C / 85% RH за 500 часа Без корозия на micro-USB порта

Често задавани въпроси – Често задавани въпроси относно качеството на PCBA на Dash Cam

Q1: Защо много PCBA дизайни на камери за управление се провалят след 6 месеца режим на паркиране?
О: Основната повреда е влошаване на суперкондензатора или батерията от непрекъснато зареждане при висока температура. Режимът на паркиране поддържа камерата PCBA активна за 12+ часа дневно при температури на предното стъкло 60–80°C. Възникват три специфични повреди:
1. Повишаване на ESR на суперкондензатор – Стандартните капачки 2,7 V/10F увеличават еквивалентното серийно съпротивление от 50 mΩ до над 1 Ω след 2000 часа при 70°C. Това предотвратява окончателното промиване на файла при прекъсване на запалването. Използвайте автомобилни суперкапачки, оценени на 85°C с първоначално ESR < 30 mΩ.
2. LDO термично изключване – 3,3 V LDO захранва откриването на движение, докато е паркиран. Без специален преобразувател на пари (90% ефективност срещу 60% за LDO), температурата на прехода надвишава 125°C. Преминете към синхронен долар с разширен спектър.
3.Изтичане на RTC батерия – резервните батерии с монета (CR1220) изпускат електролит над 80°C, разяждайки близките следи. Заменете със суперкондензатор 0,1F за RTC резервно копие – без риск от изтичане.
Винаги проверявайте режима на паркиране с термокамера след 4 часа в пещ при 50°C.

Въпрос 2: Как разположението на компонентите на PCBA влияе върху качеството на нощното видео в камерите за управление?
О: Разположението на компонентите оказва влияние върху свързването на електрическия шум в аналоговите захранващи и часовникови линии на сензора за изображения. Три правила за разположение засягат пряко нощните кадри:
Дръжте превключващите регулатори на 30 мм от сензора – вълните от 2 MHz от DC-DC преобразувател се свързват с 2,8 V аналогова шина на сензора, ако следите са успоредни. Измервайте със спектрален анализатор – всяка вълна над -85 dBV на тактовата честота на пикселите създава вертикални ивици при слаба светлина.
Отделни цифрови I/O от MIPI ленти – линиите за данни на SD картата (до 200 MHz хармоници) излъчват в диференциалния MIPI часовник, когато са насочени към съседни слоеве. Добавете заземена ограда между регионите SDIO и MIPI.
Поставете разделителните капачки в рамките на 1 mm от сензора – керамична капачка от 4,7 µF на всеки захранващ щифт абсорбира високочестотен шум. Капачки, по-далечни от 2 mm, увеличават шума с 15 dB, видими като хоризонтални ивици в сенките.
Добре подредената камера за управление PCBA създава чисто нощно видео, където регистрационните номера се четат при 5 лукса. Лошото оформление добавя артефакти, които не подлежат на криминалистичен преглед.

Въпрос 3: Мога ли да използвам една и съща PCBA камера за предни и задни камери?
О: Не, поради три хардуерни разлики, които не могат да бъдат разрешени само с фърмуер:
Фокусно разстояние на обектива – Предните камери изискват безкраен фокус (3 метра до хоризонта). Задните камери се нуждаят от близък фокус (0,5 метра до бронята) за интериори на хечбек. Височината на цилиндъра на обектива се различава с 1,2 mm. Един общ PCBA с регулируем държач за обектив струва повече от два специални дизайна.
Ориентация на сензора за изображения – Предните камери са монтирани изправени. Задните камери често се монтират с главата надолу (табел към стъкло). Сензорът чете пиксели отгоре надолу. Обръщането на изображението цифрово добавя латентност от 1 кадър (33 ms при 30 кадъра в секунда), причинявайки несъответствия при синхронизирането при двуканални записи. Хардуерната настройка за обръщане чрез регистър изисква различни конфигурационни файлове на сензора.
Топлинна среда – Задното предно стъкло получава 30% по-малко слънчево натоварване от предното. Оптимизираният отпред PCBA с агресивно дроселиране на мощността може никога да не включи охлаждане отзад, което води до несъответствие при стареене на кондензатора. Две години работа ще покажат, че предното устройство се поврежда преди задното.
Вместо това проектирайте обща дънна платка с две мецанин сензорни платки. Основната камера PCBA съдържа процесор и мощност. Всяка сензорна платка има собствен байонет на обектива, щифтове за ориентация и дебелина на термоподложката. Този подход намалява общите SKU, като същевременно запазва качеството на изображението.

Цели за производствен добив за добро качество

Етап на процеса Приемлив добив Действие, ако По-долу
Тест на чиста дъска (летяща сонда) > 99,5% Одит чрез разположение
Поставяне на SMT > 99,8% Проверете калибрирането на захранващото устройство
ИКТ + фърмуер > 98,5% Преглед на тестовото приспособление за пого щифтове
Финален видео тест (30 минути изпълнение) > 99% Проба с изгаряне 5%.

Качествената PCBA камера за управление издържа три години на ежедневни температурни промени, вибрации и преходни процеси на напрежението. Проектирайте с намаляване на мощността за автомобили, валидирайте с термично изображение и проверете всяка производствена партида. Този подход предоставя видеорегистратори, които улавят важния момент.
