Краткият отговор: Зависи от вашето приложение

С 20-годишен опит в силова електроника и анализ на неизправности в промишлени задвижвания, EV контролери и серво системи, документирах как решенията за запояване правят или нарушават надеждността на управлението на двигателя. Това ръководство предоставя инженерни данни, сравнителни таблици и тествани на място препоръки.

Запояването без олово е задължително за повечето търговски продукти за управление на мотори, доставяни до регулирани пазари (ЕС, Китай, Корея). Съществуват обаче изключения за приложения под капака на автомобилите, космическата промишленост и някои промишлени задвижвания, където надеждността надделява над регулаторните изисквания.

Технически разлики: Оловен и безоловен припой

Разбирането на свойствата на материала обяснява защо това решение има значение за PCBA за управление на мотора.

Състав на сплавта и точки на топене

Сравнение на механичната надеждност

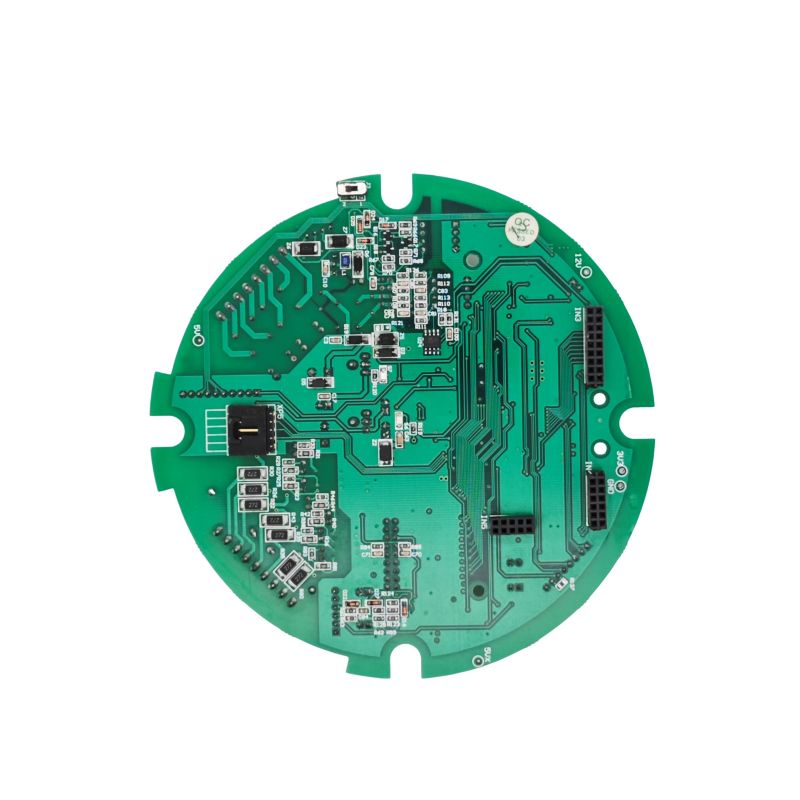

Защо PCBA за управление на мотори са изправени пред уникални предизвикателства при запояване

Сглобките за управление на мотора изпитват стрес, който повечето печатни платки никога не срещат. Тези три фактора правят избора на запояване критичен.

1. Среди с висока вибрация

Моторните контролери, монтирани директно на помпи, компресори или електромобили, изпитват непрекъснато механично възбуждане. Едно документирано проучване сравнява идентични PCBA с оловни и безоловни спойки:

- Оловен монтаж:Първи повреди след 40 часа произволна вибрация от 6 g (счупване на крака на компонент)

- Монтаж без олово:Същият режим на повреда само след 4 часа идентична вибрация

причината? Безоловният припой има намалена пластичност. Когато ставата не може да се огъне, вибрационното напрежение се концентрира върху проводника на компонента, причинявайки преждевременна фрактура.

2. Екстремен термичен цикъл

Моторните задвижвания генерират топлина. След това двигателите спират. След това започват отново. Типично промишлено задвижване преминава от -40°C до +125°C хиляди пъти.

Оловен припойприспособява несъответствията на CTE (коефициент на топлинно разширение) между компонентите и PCB чрез пластичност.

Безоловен припойобразува по-дебели, по-крехки интерметални съединения (IMC) на повърхността на свързване. Прекомерният растеж на IMC отслабва интерфейса и ускорява инициирането на кракване.

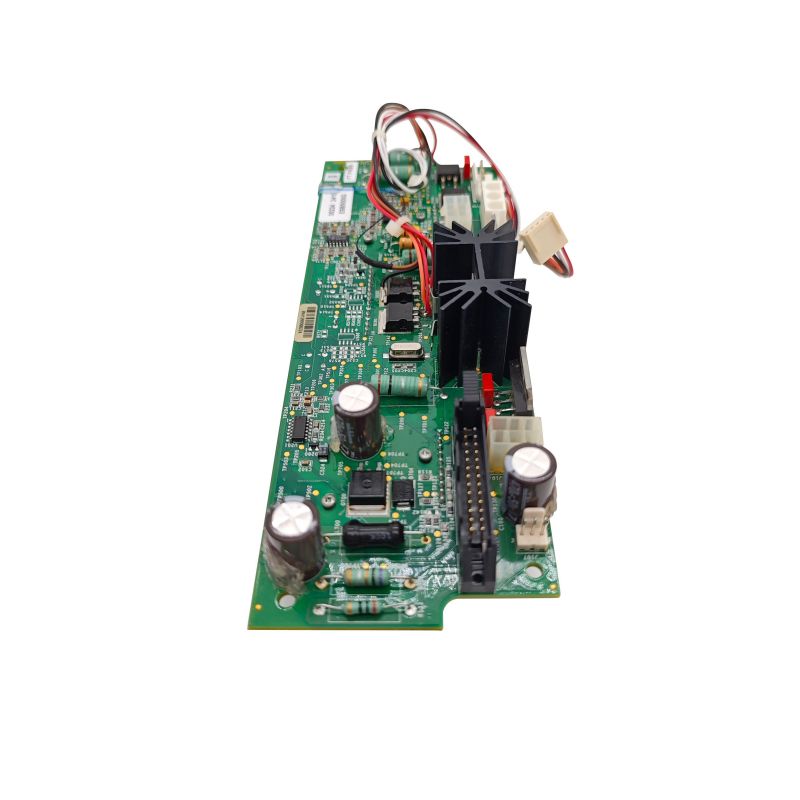

3. Силни токове и джаулово нагряване

PCBA за управление на мотора пренасят непрекъснати токове от 5A до 200A+. Всяка спойка се самонагрява от I²R загуби.

Основната разлика не е съпротивлението, а как ставата се справя с топлинния цикличен стрес с течение на времето.

Кога ТРЯБВА да използвате безоловен припой

Регулаторните изисквания оставят малко място за избор в тези сценарии.

Съвместими с RoHS пазари

ЕС, Китай, Южна Корея и много други юрисдикции ограничават съдържанието на олово в електрониката до 0,1% от теглото на хомогенния материал. Продуктите, продавани на тези пазари, трябва да използват безоловни спойки, освен ако не се прилага конкретно изключение.

Потребителски и търговски двигателни контроли

Домакински уреди (перални, ОВК вентилатори, компресори за хладилници)

Електрически инструменти с моторни задвижвания

Търговски HVAC контролери

Роботика за неиндустриална употреба

Производство, насочено към износ

Ако произвеждате PCBA за управление на мотори за глобално разпространение, поддържането на отделни производствени линии с олово и без олово създава сложност на инвентара и рискове за качеството. Унифицираната безоловна обработка е практичният избор.

Когато можете да оправдаете оловна спойка (изключения)

Някои приложения отговарят на условията за освобождаване от RoHS или попадат изцяло извън регулаторния обхват.

Автомобилна електроника под капака

Изключение 7(c)-I(валиден най-малко до 2026 г.) позволява водеща роля във високонадеждната автомобилна електроника, където безоловните алтернативи нямат доказана надеждност.

Данни от реалния свят от доставчици от ниво 1 показват:

• Безоловните съединения в блоковете за управление на двигателя показват по-ранно образуване на пукнатини при термични цикли
• Образуването на калаени мустаци върху чисти калаени покрития създава рискове от късо съединение в запечатаните ECU
• Много автомобилни OEM производители продължават да специфицират оловни спойки за критични за безопасността модули

Аерокосмически и военни

Пълно освобождаване. Безоловен припой не е необходим за авиационни, отбранителни или космически приложения. Тези сектори продължават да използват Sn63/Pb37 въз основа на данни за надеждност от десетилетия.

Индустриални моторни задвижвания (изисквания за живот над 10 години)

Когато един моторен контролер трябва да работи 15+ години в неклиматизирана фабрика (от -20°C до +70°C околна среда), оловната спойка остава консервативният избор. Дългосрочните данни за термична умора за безоловни при тези условия все още се развиват.

Медицинско оборудване (неимплантируемо)

Съществуват изключения за много медицински електронни устройства, при които надеждността пряко влияе върху безопасността на пациента.

Ремонт и резервни части

Резервните PCBA за съществуващо оборудване за оловни спойки трябва да използват оловни спойки, за да поддържат металургична съвместимост със съществуващите съединения и компоненти.

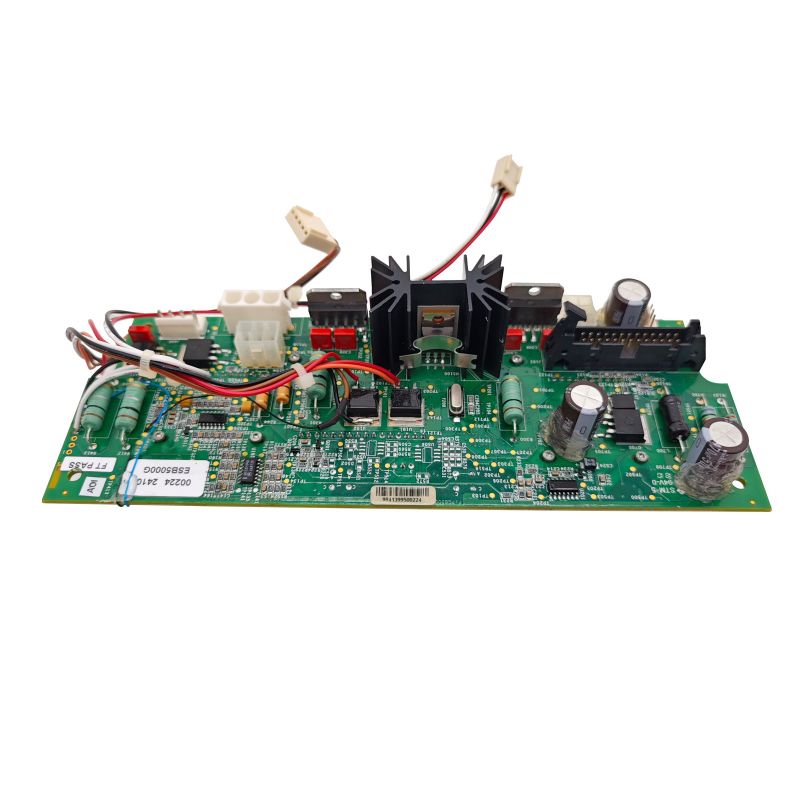

Съображения за критични компоненти за PCBA за управление на мотора

Не всички части понасят температури на безоловно запояване. Тези пет категории изискват специално внимание.

1. Чувствителни към температурата компоненти

Безоловното префловане достига пикове при 245°C до 260°C – значително по-високо от 220°C до 230°C при оловните.

2. Компоненти с покрития от чист калай

Чистите калаени покрития (често срещани при компоненти без олово) могат да развият проводящи мустаци с течение на времето - критичен риск за управлението на двигателя с тясно разстояние между компонентите.

Стратегии за смекчаване:

- Посочете NiPdAu или матови покрития от калай-бисмут вместо чист калай

- Нанесете конформно покритие върху всички споени съединения

- Избягвайте чист калай върху компоненти в зони с висока плътност

3. Съществуващ инвентар на оловни компоненти

Използването на компоненти с оловни спойки (напр. проводници, покрити с SnPb) в процес на сглобяване без олово създаванесъвместимост на процеса:

Покритието на компонента се топи при 183°C, но безоловната спойка изисква 245°C+

Покритието на компонента може да се окисли или разтвори, преди да се образува спойката

Резултат: ненадеждни съединения, дефекти на главата във възглавницата и повреди на място

правило:Използвайте компоненти, оценени за процеса на запояване, който ще изпитат.

Най-добри практики за PCBA за безоловно управление на мотори

Ако се изисква безоловно съдържание, тези практики увеличават надеждността.

Избор на покритие на печатни платки

препоръка:ENIG осигурява най-доброто овлажняване и най-дълъг срок на годност за сглобяване без олово.

Оптимизация на профила на Reflow

Лошо оптимизиран безоловен профил на префловане създава студени фуги, кухини и крехки IMC.

Намаляване на вибрациите за безоловни съединения

Като се има предвид намалената еластичност на безоловния продукт при вибрации, предприемете следните допълнителни стъпки:

1. Заливане/капсулиране:Напълнете корпуса около компонентите с голяма маса (конектори, трансформатори, големи кондензатори) със силиконова или уретанова заливка. Това прехвърля вибрационното напрежение от спойките.

2. Залепени компоненти:Използвайте епоксидно или силиконово лепило под големи устройства за повърхностен монтаж (индуктори, алуминиеви кондензатори).

3. Намаляване на височината на отклонение на компонента:Високите компоненти с дълги кабели действат като вибрационни лостове. Посочете компоненти с нисък профил, където е възможно.

Често задавани въпроси за PCBA за управление на двигателя

По-долу има три технически въпроса от дизайнери на моторни задвижвания и производствени инженери.

Въпрос 1: Проектирам контролер за мотор на електрическо превозно средство за автомобилен доставчик от ниво 1. Мога ли да използвам безоловен припой?

A:Да, но със значителен тест за квалификация. Повечето автомобилни доставчици от ниво 1 понастоящем използват безоловни спойки за нови дизайни, тъй като съответствието с RoHS се изисква за превозни средства на пазара на ЕС. Въпреки това съществуват изключения за електрониката под капака, където данните за безоловна надеждност остават непълни.

Вашият квалификационен план трябва да включва:

Практически съвети:Много автомобилни OEM производители продължават да специфицират оловни спойки за ECU под капака, като използват съществуващото изключение RoHS. Обсъдете с клиента си, преди да се ангажирате с безоловни. Ако съдържанието без олово е задължително, посочете ENIG повърхностно покритие и конформно покритие за всички възли.

Q2: Моето индустриално моторно задвижване се повреди след 18 месеца с напукани спойки на шестте мощни MOSFET транзистори. Монтажът използва безоловна спойка SAC305. Какво се обърка?

A:Това е класически отказ от термична умора. Ето диагностичната последователност:

Стъпка 1 - Проучете местата на пукнатините:Под микроскоп погледнете интерфейса между проводника на MOSFET и спойката. Ако пукнатината минава по протежение на слоя интерметално съединение (IMC), IMC е станал твърде дебел по време на префловането.

Стъпка 2 – Прегледайте профила си за преформатиране:За SAC305 времето над ликвидус (TAL) трябва да бъде 60 до 90 секунди максимум. Ако вашият TAL надхвърли 120 секунди, дебелината на IMC може да надхвърли 10 µm (крехката зона започва над 5 µm).

Стъпка 3 - Измерете повишаването на температурата на дренажната подложка на MOSFET:С инфрачервена камера измерете температурата на подложката при пълно натоварване. Ако надвишава 110°C, термичната циклична делта (ΔT) е твърде голяма.

Стъпка 4 - Проверете за едноточков монтаж:Захранващи MOSFET с големи термични подложки (DPAK, D2PAK, TO-263), които нямат топлинни отвори или имат кухини под подложката, създават горещи точки. Рентгенова снимка на ставите - празнини над 25% от площта на подложката са неприемливи.

Препоръчителни корекции (по приоритет):

1. Намалете ΔT:Добавете радиатор или подобрете въздушния поток, за да поддържате MOSFET подложките под 90°C при пълно натоварване.

2. Добавете термични отвори:Под всяка подложка на MOSFET поставете масив от 0,3 мм отвори (запълнени и затворени), за да изтеглите топлина в заземената равнина на печатната платка.

3. Използвайте сплав с ниско съдържание на сребро:Помислете за SAC105 (1% Ag) вместо SAC305. По-ниското съдържание на сребро повишава пластичността и устойчивостта на термична умора за сметка на малко по-висока точка на топене.

4. Поставете MOSFET-ите:Нанесете топлопроводима заливна смес върху MOSFET. Това намалява топлинния цикличен стрес и пренася топлина.

Въпрос 3: Трябва да ремонтирам PCBA за управление на мотора, който първоначално е използвал оловна спойка. Мога ли да използвам безоловен припой за ремонт?

A:Технически да, но не се препоръчва. Ето защо:

Проблем 1 - Смесена металургия:Безоловен припой (SAC305) не се смесва добре с остатъчен оловен припой (Sn63/Pb37). Получената сплав има непредсказуема точка на топене (обикновено 190°C до 210°C) и образува слаби, зърнести съединения, склонни към напукване.

Проблем 2 - Температурен конфликт:За правилно протичане на безоловен припой се нуждаете от 370°C до 400°C накрайник за поялник. Тази температура може:

Деламинирайте подложката на PCB от субстрата FR4

Повредете съседни компоненти (особено електролитни кондензатори)

Разтопете близките пластмасови съединители

Препоръчителен протокол за ремонт:

Ако трябва да използвате безоловно върху оловна дъска:Отстранете 100% от съществуващата спойка от ремонтната зона с помощта на вакуумна станция за разпояване. Проверете под увеличение - всяка остатъчна оловна спойка ще замърси новото съединение. След това продължете с безоловно запояване при 370°C с активен флюс.

Матрица за вземане на решения: Оловен срещу безоловен за PCBA за управление на мотора

Използвайте тази таблица, за да насочите избора си на запояване.

Запояването без олово е законово необходимо за повечето PCBA за управление на мотори, доставяни на регулирани пазари. Въпреки това, свойствата на материала на безоловните сплави - по-висока крехкост, по-дебело образуване на IMC, риск от калаени мустаци - създават реални опасения за надеждността при приложения с високи вибрации и термични цикли.

За задължителни безоловни приложения:

Използвайте повърхностно покритие ENIG за най-добро намокряне

Контролирайте внимателно профила на преформатиране (TAL 60-90 секунди, пикова 245-260°C)

Добавете заливка или лепило за компоненти с голяма маса

Нанесете конформно покритие, за да смекчите калаените мустаци

За приложения, които отговарят на условията за освобождаване (автомобили под капака, промишлени 10+ години, аерокосмически, медицински):

- Оловен припой (Sn63/Pb37) остава златен стандарт за надеждност

- Комбинацията от пластичност, устойчивост на вибрации и десетилетия полеви данни е трудна за замяна

За ремонт:Съвпада с оригиналната спояваща сплав. Смесената металургия създава непредвидими, ненадеждни съединения.

Решението в крайна сметка балансира съответствието с нормативните изисквания срещу надеждността на полето. За потребителски продукти с очакван живот от 3-5 години, безоловното е зряло и надеждно. За контроли на мотори с критично значение за безопасността или с дълъг живот, преследвайте изключението и използвайте оловна спойка.
