Избягване на клопки при заземяване и остатъци от винтове: Насоки за проектиране на високонадеждни PCBA за управление на мотори

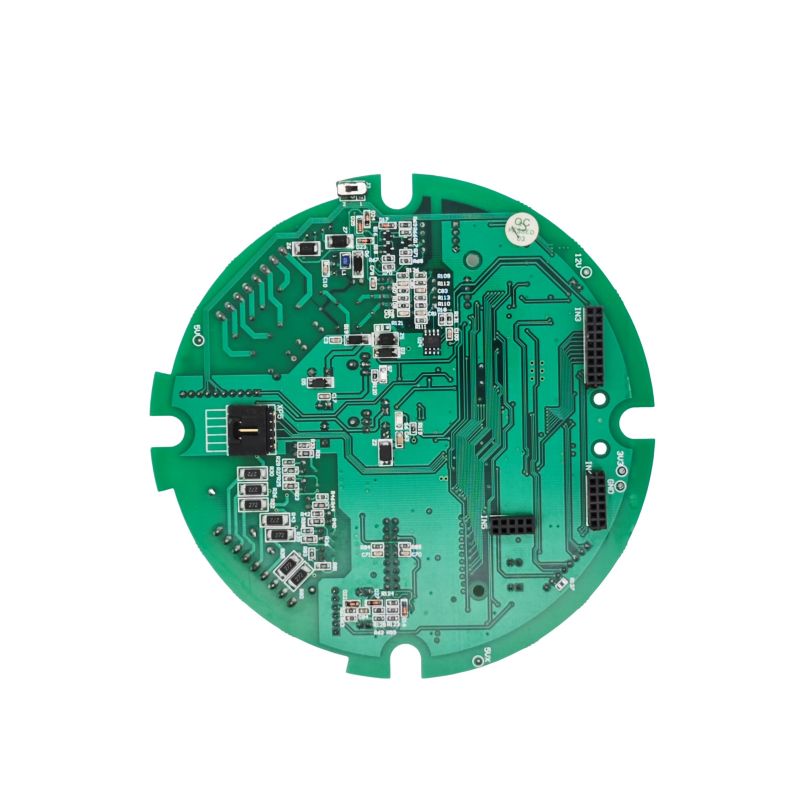

PCBA за управление на мотора (Printed Circuit Board Assembly) е основният инструмент за прецизно управление на движението в индустриалната автоматизация, роботиката, превозните средства с нова енергия и интелигентните домашни уреди. Това практическо ръководство консолидира ключови прозрения от избора на архитектура, оформлението на печатни платки, сглобяването и проверката, като помага на инженерите и продуктовите мениджъри да избегнат често срещани клопки и да осигурят плавен преход от прототип към производство в голям обем.

1. Фаза на проектиране: Архитектура и избор на компонент

1.1 Персонализирани срещу стандартни решения

При започване на проекта преценете дали да приемете персонализиран PCBA или готов стандартен модул. Докато персонализираният PCBA изисква по-високи предварителни разходи за NRE (еднократно инженерство), той позволява оптимизиране за специфични типове двигатели - като BLDC, стъпкови или серво - и прецизни цели за производителност (напр. точност на скорост/въртящ момент в рамките на ±0,5%). Персонализираните решения също предлагат превъзходна ефективност на системната интеграция (често надхвърляща 95%) и дългосрочна надеждност при тежки условия на работа.

1.2 Основен чипсет и избор на топология

• Процесор: Силно се препоръчва 32-битов MCU със специални периферни устройства за управление на мотора (напр. ядро ​​ARM Cortex-M4) за работа с интензивни изчислителни алгоритми като ориентирано към полето управление (FOC) с реакция в реално време.

• Драйвер и Power Stage:

• За дизайни с висока степен на интеграция изберете напълно интегрирани BLDC драйверни интегрални схеми (напр. серия TI MCF831xC), които комбинират драйвери на гейт и захранващи FET. Това опростява външните вериги, но налага внимателно отделяне - най-малко пет критични кондензатора (VM-PGND, CPH-CPL и т.н.) трябва да бъдат поставени в листа с данни, за да се осигури стабилна работа.

• За приложения с висока мощност (напр. >50A) се предпочитат дискретни MOSFET/IGBT транзистори със специални драйвери за порта. Помислете за широколентови устройства (SiC или GaN), за да постигнете по-високи честоти на превключване и намалени загуби.

2. Оформление на печатни платки: Изкуството на потискане на шума и управление на топлината

Платката за управление на мотора по своята същност е сборка със смесени сигнали и интензивна мощност. Лошото оформление е водещата причина за EMC повреди и полеви връщания.

2.1 Стратегия за разделяне на веригата и заземяване (критично)

Златно правило: Физически изолирайте захранващата земя от сигналната земя.

• Зониране: Разделете печатната платка на три отделни области:

• Шумна зона: Силов инвертор, релета и вериги за задвижване на порта.

• Цифрова зона: MCU, комуникационни интерфейси (CAN, UART, SPI).

• Аналогова зона: Сензор за ток/напрежение, входове за енкодер/разрешител. Дръжте високочестотните PWM следи далеч от чувствителните аналогови пътища за обратна връзка.

• Изпълнение на заземяване:

• Възприемете подход на едноточково заземяване или подход с разделена заземителна равнина.

• Свържете цифрови и аналогови заземявания в една точка близо до референтния щифт на ADC.

• Изолирайте заземяването на захранването (шумно) и го свържете към точката звезда-заземяване на системата чрез път с нисък импеданс, предотвратявайки големите преходни токове да повредят управляващите сигнали.

• Препоръка за подреждане: 4-слойна дъска е идеална, когато бюджетът го позволява. Използвайте специални заземяващи слоеве, съседни на страната на първичния компонент, за да осигурите обратни пътища с ниска индуктивност и присъщо екраниране. За двуслойни дизайни използвайте обширно наводняване на земята и поддържайте захранващите следи възможно най-къси и широки.

2.2 Силови вериги и топлинно разсейване

• Ширина на трасето и зона на контура: DC шината и трифазните изходни трасета трябва да са къси и широки, за да издържат на високи di/dt. Сигналните двойки гейт-задвижване трябва да вървят успоредно и близо до съответните MOSFET изходни терминали, за да се минимизира паразитната индуктивност.

• Термално управление: Използвайте термични отвори за ефективно отвеждане на топлината от захранващите устройства към вътрешните медни плоскости или подложките на радиатора на долния слой. Нанесете отвори за маска за запояване (изложени на мед) върху пътеки с висок ток, за да активирате прикрепването на спомагателния радиатор.

3. Сглобяване и производство: пренебрегнати, но критични детайли

3.1 Устойчивост на веригата за доставки при планирането на BOM

Преди финализиране на BOM (списък на материалите), извършете оценка на риска при доставките за дълготрайни артикули като MCU и комуникационни приемо-предаватели. Където е възможно, резервирайте съвместими с ПИН алтернативни отпечатъци в оформлението, за да избегнете спиране на производството, причинено от прекъсвания на доставчика от един източник.

3.2 Чистота на закрепване на винтовете (Чест, но игнориран режим на повреда)

По време на сглобяването на PCBA на моторния контролер металните остатъци, носени от винтовете са скрит убиец, който причинява късо съединение и влошаване на изолацията.

• Риск: Метални частици от вибриращи шнекови захранващи устройства могат да попаднат върху щифтове на IC с висока плътност или между съседни следи, което води до периодични повреди или незабавно късо съединение при включване.

• Противодействия:

• Заменете традиционните хранилки с вибрационна купа със стъпаловидни хранилки, за да минимизирате генерирането на частици, предизвикано от триене.

• Въведете станция за вакуумно отстраняване на прах непосредствено преди стъпката на закрепване.

• Използвайте интелигентни електрически отвертки с наблюдение на въртящия момент и ъгъла в реално време, за да предотвратите недостатъчно затягане (плаващ) или оголване на резбата.

4. Тестване и валидиране: Отвъд "Върти ли се?"

1. Функционален тест (FCT): При натоварени условия, проверете времето за реакция на защитата от свръхток и прегряване — например, като се уверите, че изключването на драйвера се задейства в рамките на <10µs. Също така проверете логиката за динамично намаляване на мощността по време на спадове на напрежението.

2. Предварително съответствие за електромагнитна съвместимост (EMC): Кондуктивните и излъчваните емисии (CE/RE) са често срещани болни точки. Ако се появят повреди, първо проверете дали правилно номинален TVS диод и дросел за общ режим са поставени на входа на мощността и оптимизирайте скоростта на превключване на PWM чрез регулиране на съпротивления на затвора.

3. Дългосрочна надеждност: Извършете термични цикли и тестове за непрекъсната работа, за да проверите целостта на спойката и намаляване на мощността на компонента при максимални температури на околната среда.

Проектиране на надежденPCBA за управление на моторапо същество е триъгълен компромис между електрически характеристики, термодинамика и електромагнитна съвместимост. Всяко решение – от ясно разделяне на веригата и дисциплинирано заземяване до строг контрол на чистотата на монтажа – определя дългосрочната стабилност на продукта в предизвикателни индустриални среди. Чрез прилагане на стратегиите, описани в това ръководство, вие можете значително да намалите нивата на отказ, да съкратите циклите на разработка и да подобрите цялостната устойчивост на вашата система за управление на двигателя.
