PCBA за автомобили: систематично инженерство от стълбовете на надеждността до производството без дефекти

Модерният автомобил преминава през дълбока трансформация от „механичен продукт“ в „мобилен интелигентен терминал“. В тази еволюция модулът на печатната платка (PCBA) — като физически носител и ядро ​​за електрическо свързване на електронни контролни модули (ECU) — се превърна в критичен фактор за производителността, безопасността и функционалните граници на превозното средство. За разлика от битовата електроника,Автомобилен PCBAработи в екстремна среда, характеризираща се с високи температури, тежки топлинни цикли, интензивни вибрации, влага и електромагнитни смущения. Неговият дизайн и производство по този начин представляват строга научна система, обхващаща подбор на компоненти, контрол на процеса и проследимост на качеството през целия жизнен цикъл.

I. Строги стандарти от най-високо ниво: Качественият ров, изграден от AEC-Q и IATF 16949

Надеждността на автомобилните PCBA не произтича от подсилване на един етап, а се корени в низходяща система на задължителна стандартизация. Сред тях серията AEC-Q и системата за управление на качеството IATF 16949 формират двата крайъгълни камъка.

Стандартите AEC-Q, установени от Съвета за автомобилна електроника, предоставят спецификации за сертифициране на компоненти със строги прагове за изпитване за различни типове компоненти. Например AEC-Q100 се фокусира върху интегрални схеми (ICs), като изисква от тях да преминат тестове като температурни цикли, електромиграция и анализ на повреда. AEC-Q200 е насочен към пасивни компоненти (кондензатори, резистори и т.н.), подлагайки ги на термичен удар, влажност и тестове за вибрации, за да се гарантира, че работата им остава стабилна в широк температурен диапазон от -40°C до +125°C (и повече). Всеки компонент, който не е преминал AEC-Q сертифициране, е изправен пред значителни бариери за навлизане в масовите автомобилни вериги за доставки.

На ниво производствена система IATF 16949:2016 замени ISO/TS 16949 като единствен стандарт за управление на качеството за автомобилната индустрия. Неговият основен мандат е задължителното внедряване на петте основни инструмента (APQP, PPAP, FMEA, MSA, SPC) за установяване на качествена архитектура със затворен цикъл. По-конкретно:

• APQP (Advanced Product Quality Planning) изисква DFM (Design for Manufacturability) прегледи на етапа на проектиране, за да се избегнат проактивно потенциални дефекти, като например "надгробни паметници" на 0201 малки компоненти или BGA (Ball Grid Array) дефекти в дизайна на подложките.

• PPAP (Процес за одобрение на производствени части) налага индексът на капацитета на процеса (Cpk) за характеристиките от критично значение за качеството (CTQ) да бъде ≥ 1,67, което означава, че капацитетът на процеса трябва далеч да надвишава общите индустриални стандарти.

• FMEA (Анализ на режима на повреда и ефектите) систематично оценява броя на приоритета на риска (RPN) на потенциални режими на повреда в SMT (технология за повърхностен монтаж) линии – като недостатъчна паста за запояване или BGA кухини – и налага задължителни коригиращи действия за елементи с висок RPN.

Двойна гаранция за дизайн и процес: справяне с термичните, механичните и химическите предизвикателства

Физическите предизвикателства, пред които е изправена автомобилната PCBA, се съсредоточават върху три области: управление на топлината, механичен стрес и корозия в околната среда. Това изисква съвместни иновации както в процесите на проектиране, така и в производствените процеси.

1. Топлинно управление и избор на материали PCBA, разположени близо до двигателните отделения или захранващите батерии, трябва да издържат на продължителни високи температури. За смекчаване на термичните повреди, дизайнерите дават приоритет на субстрати с висока Tg (температура на встъкляване ≥ 170°C) материали FR-4 или полиимид, предотвратявайки омекване и деформиране на печатната платка при топлина. За компоненти с висока мощност се въвеждат печатни платки с метална сърцевина (MCPCB) или термични отвори, комбинирани с радиатори, за оптимизиране на пътищата на разсейване на топлината. Освен това PECVD (плазмено усилено химическо отлагане на пари) плазмените покрития — като са термично прозрачни — предлагат защита на молекулярно ниво, без да възпрепятстват разсейването на топлината, което ги прави особено подходящи за компактни приложения с висока плътност на мощността, като домейн контролери.

2. Механична защита от вибрации и укрепване на връзката Вибрацията е основна причина за повреда на спойката от умора. Насоките за проектиране следват принципите на DFM: избягвайте поставянето на големи тежки компоненти в зони на концентрация на напрежението и дайте приоритет на SMT пред компонентите с отвори, за да намалите напрежението на спойката. За BGA пакети, които са податливи на вибрации, се прилага процесът Underfill – запълване на празнината под чипа с лепило за разпределяне на напрежението. Това може да подобри надеждността на удара с няколко порядъка. Освен това стандартите за пресоване като IPC-9797A осигуряват спецификации за надеждност на съединителя при вибрационна среда.

3. Конформно покритие и защита от корозия Влага, солен спрей и химически замърсители представляват дългосрочна заплаха от корозия за PCBA. Селективното нанасяне на конформно покритие е стандартна практика. Въпреки това, за сензори или високочестотни сигнални връзки, традиционните покрития могат да повлияят на целостта на сигнала или да добавят термична устойчивост. В такива случаи базираните на нанотехнологии покрития на молекулярно ниво (напр. плазмени покрития от P2i) предлагат превъзходно решение, осигуряващо защита срещу кондензация, без да се променят характеристиките на импеданса. За BGA региони с висока плътност се разчита на AXI (Автоматизирана рентгенова инспекция) за наблюдение на скоростите на празнота на спойка (обикновено се изисква да бъде <25%), за да се предотврати превръщането на празнини в източник на корозия или разпространение на пукнатини.

Производство без дефекти: 3D SPI към MES в затворен цикъл, пълна проследимост

Основната цел на автомобилното производство на PCBA е да се достигне „Нулев дефект“. Тази цел се постига чрез силно автоматизиран контрол и контрол на процеса в реално време.

В критичния етап на SMT — печатане на спояваща паста — статистиката показва, че 60%–70% от дефектите произтичат от отклонения при печат. За да се справят с това, водещите производствени линии приемат 3D SPI (триизмерна проверка на паста за запояване) съчетана със система за обратна връзка със затворен цикъл, свързана с принтера. Когато SPI открие тенденция за отклонение в обема или височината на спойката, системата автоматично настройва фино налягането на чистачката или скоростта на освобождаване на шаблона без ръчна намеса. Този механизъм поддържа Cpk на критичните параметри стабилно над 1,67. В следващите етапи:

• AOI (Автоматизирана оптична инспекция) улавя визуални дефекти като изместване на компоненти и мостове.

• ICT (In-Circuit Testing) използва контакти на сондата за бързо откриване на електрически повреди като късо съединение и допустими отклонения на съпротивлението.

• FCT (тестване на функционални вериги) симулира условия на работа в реалния свят (напр. 12V/24V колебания на мощността), за да провери функционалната цялост на PCBA.

Най-важното е, че проследимостта от край до край не подлежи на обсъждане. Както се изисква от IATF 16949, системата за изпълнение на производството (MES) обвързва партидния номер на всеки компонент, параметрите на поставяне, температурните профили на преформатиране и дори рентгеновите изображения към крайния лазерно гравиран уникален UID на PCBA. В случай на повреда на място, пълната производствена история може да бъде извлечена в рамките на 60 секунди, което позволява прецизно ограничаване и анализ на първопричината. Тази възможност за проследяване също е все по-важна за поддържане на разпоредбите за „Право на ремонт“.

Стратификация на приложенията и системна интеграция

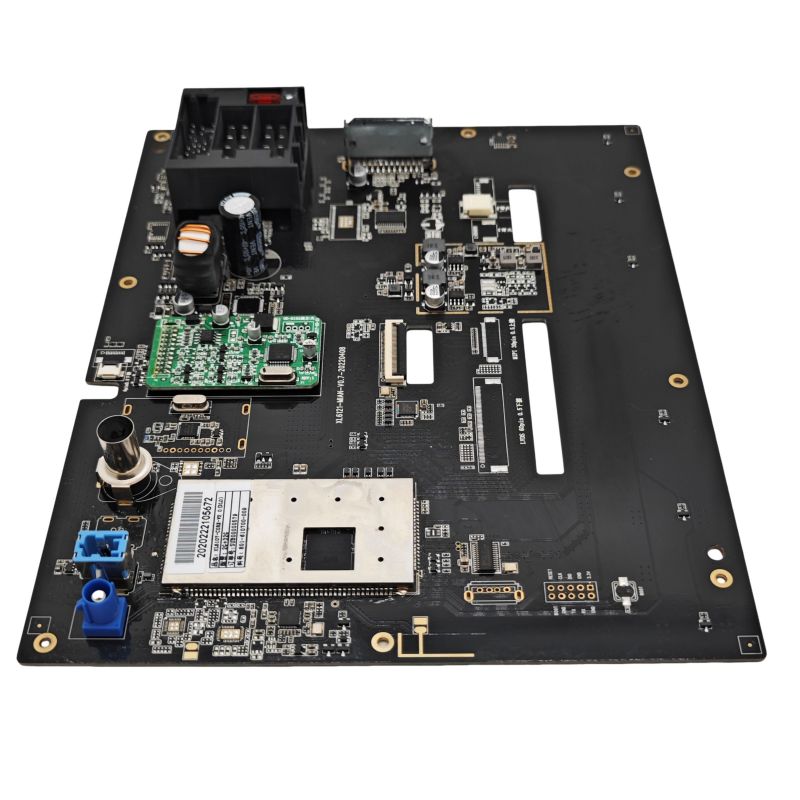

Автомобилните PCBA приложения обхващат множество области, от управление на каросерията и задвижване до интелигентни пилотски кабини и автономно шофиране. Всеки сценарий налага различни приоритети:

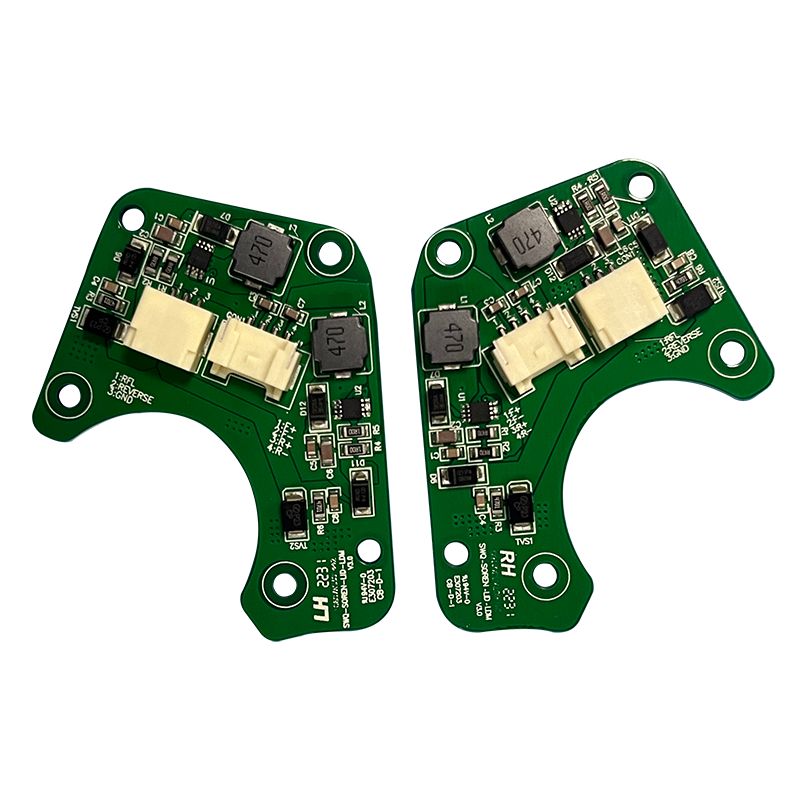

• Body Domain (BCM, Body Control Module): Набляга на I/O контрола и ниската консумация на енергия, като чувствителността към разходите изисква балансирани мерки за защита.

• Домейни на задвижване и безопасност (ABS/ESP, антиблокираща спирачна система/електронна стабилизираща програма): Изисквайте изключително висока скорост на реагиране и екстремна толерантност към околната среда, което налага висококачествени AEC-Q100 ICs и подсилен резервен дизайн.

• Инфотейнмънт домейн: Дава приоритет на високоскоростното предаване на сигнал (напр. HDMI, LVDS) и електромагнитната съвместимост (EMC), като често използва HDI (High-Density Interconnect) или технологии с твърда гъвкавост за оптимизиране на целостта на сигнала.

Автомобилен PCBAе по своята същност наука за детерминизма. Той установява строги стандарти чрез AEC-Q и IATF 16949 за филтриране на надеждни гени при източника; придава на хардуера устойчивост срещу тежки среди чрез специализирани проекти и процеси, насочени към топлина, вибрации и корозия; и осигурява последователност на процесите с почти нулеви дефекти в масовото производство чрез SPC със затворен цикъл, AOI/рентгенова инспекция и проследимост на MES. Тъй като автомобилните E/E (електрически/електронни) архитектури се развиват към централни изчислителни платформи, PCBA трябва не само да поеме по-висока изчислителна плътност, но също така да постигне излишък и предсказуемост на отказите в рамката за функционална безопасност (ISO 26262). Технологичните иновации в тази област продължават да водят автомобилната индустрия към по-безопасни, по-интелигентни и по-надеждни хоризонти.
