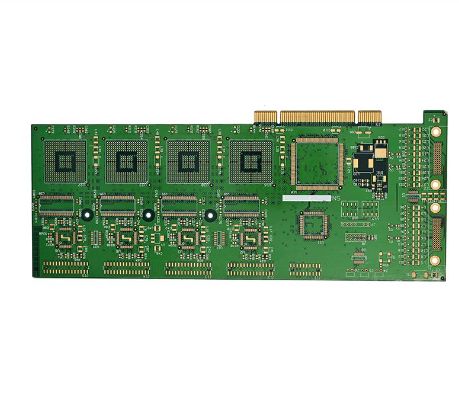

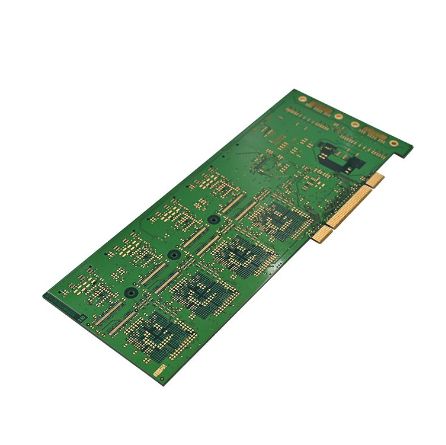

PCBA (Printed Circuit Board Assembly) на игровата конзола е нейното „сърце“ – то носи процесора, паметта, драйверите на дисплея и всички периферни интерфейси. Независимо дали създавате ретро джобно устройство или модерно преносимо устройство за игри, това ръководство ви превежда през целия процес.
Инвестирането на време в планиране, преди да вземете поялник, ще ви спести много главоболия по пътя.
Помислете ясно какъв вид игрова конзола искате да създадете:
Ретро стил: Изпълнява 8-битови или 16-битови емулирани игри, изискване за ниска производителност, чудесно за начинаещи. Типичен пример е устройство, съвместимо с Arduboy, използващо 16MHz ATmega32u4, управляващо 128×64 OLED екран.
Модерен стил: Работи с Linux, емулира PSP или системи от по-високо ниво. Това изисква по-мощно ядро – например Raspberry Pi 3B+ със 7-инчов IPS дисплей, плюс специално управление на захранването и платки с бутони за разширение.
Ето типична спецификация на материалите за aигрова конзола PCBA:
| Категория компонент | Опции и препоръки | Основни съображения |
|---|---|---|
| Основен процесор | Arduino Pro Micro, Raspberry Pi PICO 2, Raspberry Pi 3B+ | Производителността определя какви игри можете да изпълнявате и влияе върху консумацията на енергия и топлинния дизайн. |
| Дисплей | 0,96"/1,3" OLED (SPI/I2C), 2,8" TFT LCD, 7" IPS HDMI екран | Разделителната способност, типът на интерфейса (паралелен/SPI/HDMI) и консумираната мощност са критични спецификации. |
| Управление на мощността | Модул за зареждане TP4056, IP5306 PMIC | Поддържа зареждане на литиево-йонни батерии, защита от разреждане и дисплей за ниво на горивото. 18650 клетки са често срещани. |
| Бутони за управление | Тактилни превключватели, проводими гумени подложки | Усещането пряко влияе върху игровото изживяване. Предлагат се тихи превключватели с тактилна обратна връзка. |
| Съхранение | слот за microSD карта | Използва се за ROM за игри и фърмуер – ключ към разширяване на вашата библиотека с игри. |
Професионален съвет: Винаги проверявайте напрежението и логическите нива (3,3 V срещу 5 V) във всички компоненти, за да сте сигурни, че могат да комуникират правилно.
След като планирането е направено, преминавате към сърцевината на разработката на PCBA – проектиране и производство.
Използвайте EDA инструмент (KiCad, Altium Designer, EAGLE), за да завършите следното:
Начертайте схемата: Свържете правилно процесора, дисплея, бутоните, паметта и IC щифтовете за управление на захранването.
Оформление на печатна платка: Поставете основния процесор близо до съединителя на дисплея, за да скъсите пътищата на високоскоростния сигнал. Направете захранването и заземяването по-широки и използвайте солидна заземителна равнина, за да намалите електромагнитните смущения (EMI).
Изпълнете DRC: Изпълнете проверки на правилата за проектиране, за да сте сигурни, че ширините на следите и хлабините отговарят на възможностите на вашия производител.
Експортирайте файлове на Gerber и ги изпратете до фабрика за печатни платки за създаване на прототипи. Междувременно започнете да набавяте компоненти. Обърнете внимание, че специалните интегрални схеми и конектори могат да имат време за доставка от 12 до 24 седмици, така че планирайте предварително.
След като получите оголената печатна платка, е време за запояване и сглобяване. Изберете метода, който отговаря на вашето ниво на умения.
За малки SMD части, като резистори и кондензатори, професионалният процес използва запояване чрез закрепване и поставяне + претопяване. В сценарий „Направи си сам“ можете:
Ръчно запояване: Използвайте пинсети, за да позиционирате частта, загрейте подложката и щифта с железния си връх и подайте тел за запояване.
Преформулиране: Нанесете спояваща паста върху подложките, поставете компонентите и загрейте печатната платка върху котлон, докато пастата се разтопи (~190°C).
Бутони, държачи за батерии, щифтове и подобни части се поставят от горната страна и се запояват от долната страна.
Накрайници за запояване:
Запоявайте първо по-късите компоненти (резистори, кондензатори), след това по-високите (конектори, гнезда).
Задайте температурата на ютията на ~300°C и дръжте всяка фуга нагрята за по-малко от 5 секунди, за да избегнете повреда на частта или подложката.
Обърнете специално внимание на полярността на светодиодите, електролитните кондензатори и проводниците на батерията (червено = положително, черно = отрицателно).
Със сглобен хардуер вашата конзола е просто „тяло“ – има нужда от фърмуер, за да оживее.
Настройте средата за разработка: Инсталирайте Arduino IDE, Raspberry Pi OS или еквивалентни вериги инструменти за избрания от вас процесор. За проект, базиран на Arduino Pro Micro, инсталирайте библиотеката Arduboy2.
Записване/флаширане на фърмуера: Фърмуерът обработва инициализацията на хардуера, чете входовете на бутоните, управлява дисплея и изпълнява логиката на играта. Начинаещите трябва да започнат с проекти с отворен код (като библиотеки с игри Arduboy), за да научат как да пренасят игри.
Зареждане на игри: За конзоли с поддръжка на microSD, поставете ROM файловете на играта на картата; фърмуерът ги чете и изпълнява от там.
Това е стъпката за осигуряване на качеството – никога не я пропускайте.
Проверка преди захранването: Използвайте мултиметър, за да проверите за късо съединение между захранването и земята. Проверете отново полярността и ориентацията на всички части.
Тест при включване: Първо, включете захранването без поставена главна IC, проверете дали всяка захранваща шина (напр. 3,3 V, 5 V) извежда правилно. След това инсталирайте процесора и тествайте основната функционалност.
Функционален тест: Тествайте входовете на бутоните, изхода на дисплея, аудиото и зареждането един по един. Използвайте тестов код, който преминава през всяка функция, за да проверите дали всеки ред работи.
Тест за игра: Пуснете игра непрекъснато в продължение на 15–30 минути. Наблюдавайте стабилността на екрана, отзивчивостта на бутоните и цялостното повишаване на температурата.
Термичен дизайн: Високопроизводителните ядра (напр. Raspberry Pi) генерират значителна топлина – отчитат радиатори или вентилационни отвори както в оформлението на печатни платки, така и в дизайна на корпуса.
EMI (електромагнитни смущения): За високоскоростни цифрови сигнали използвайте диференциални двойки и ги заобиколете със заземяващи проводници, за да намалите шума.
DFM (Дизайн за технологичност): Ако планирате производство на малки партиди, консултирайте се с вашия производител на PCBA в началото на фазата на проектиране, за да сте сигурни, че оформлението ви съответства на техните производствени възможности.
