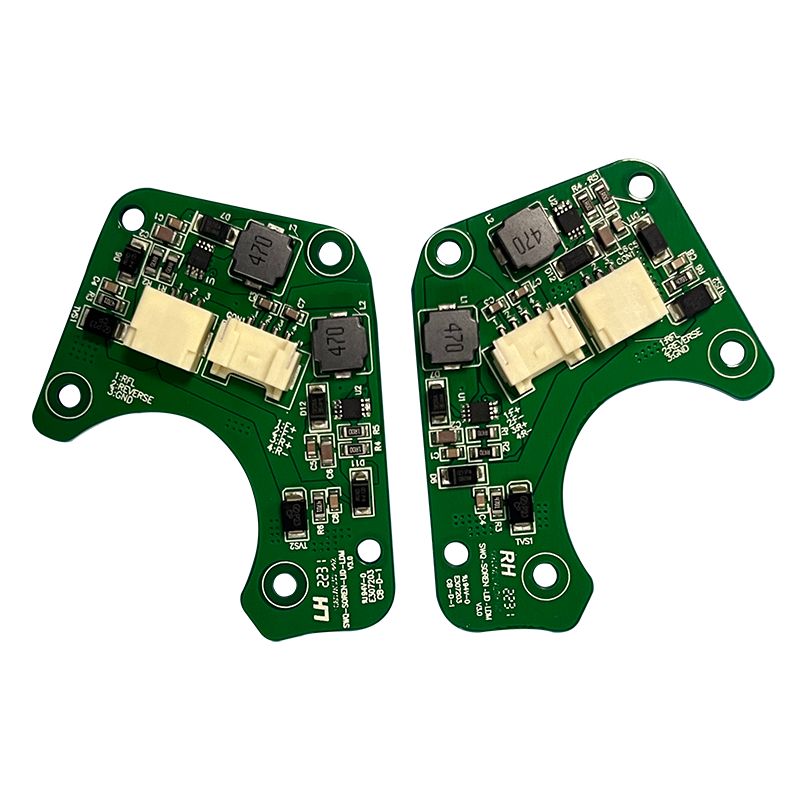

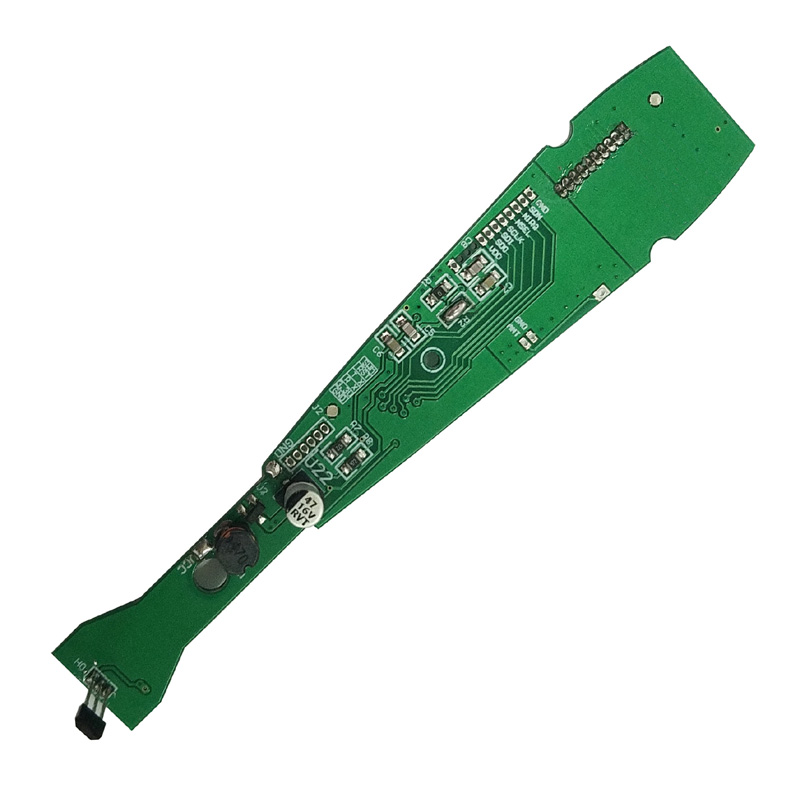

Rc кола PCBA

Основни диференциатори за RC кола PCBA

Не всички дизайни на PCBA за RC автомобили работят еднакво. Шест фактора създават истинската разлика.

Етап на моторно задвижване -- където повечето проекти се провалят

Създател на разлика: PCBA за RC кола за хоби използва отделни MOSFET драйвери от високата страна и от ниската страна с програмируемо мъртво време. Платките за играчки използват интегрирани полумостови интегрални схеми, които прегряват за 2 минути използване извън пътя.

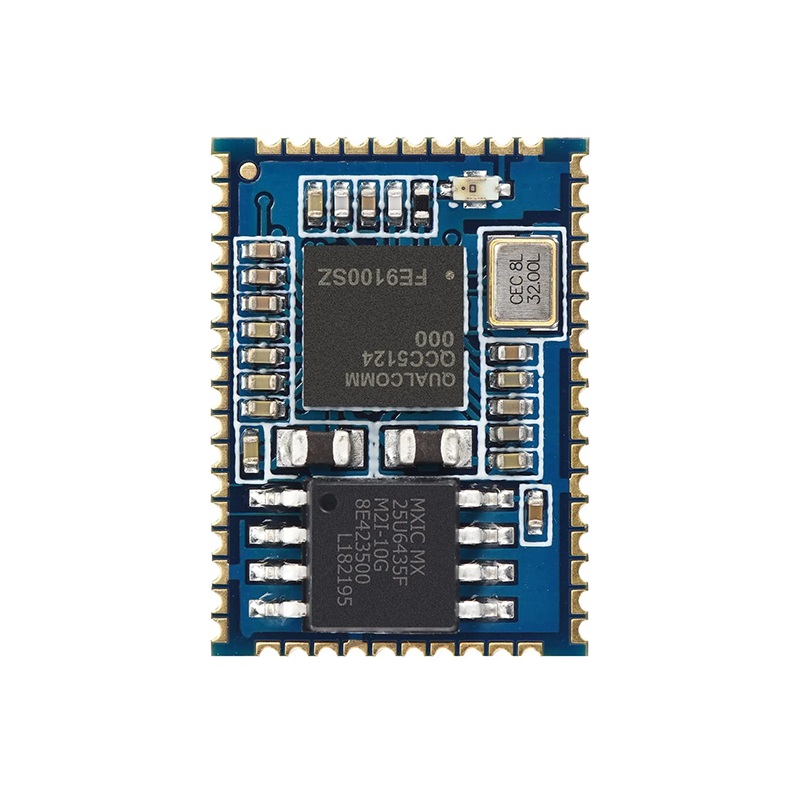

Чувствителност и селективност на радиоприемника

Създател на разлика: Качественият RC автомобилен PCBA включва отделен LNA (усилвател с нисък шум) преди приемника IC. Това добавя 15 dB усилване без влошаване на шума, което позволява контрол на 300+ метра.

Разликите в управлението на захранването, които имат значение

Стабилността на напрежението при натоварване на двигателя определя дали PCBA на RC автомобил се нулира по време на силно ускорение.

Вход и регулиране на батерията

Критична разлика: MCU на PCBA за RC автомобил трябва да остане жив по време на спиране на двигателя, което пада напрежението на батерията от 8,4 V на 5,0 V за 10 милисекунди. Използвайте усилвател или голяма кондензаторна банка (1000 µF low-ESC) на 5V шина.

Производителност на BEC (верига за елиминиране на батерията).

Разлики в оформлението и екранирането

RC колата PCBA работи в пластмасово шаси с двигатели, кабели и въртящи се предавки. Шумът е навсякъде.

Техники за шумоизолация

Създател на разлика: Качествен PCBA за RC автомобил поставя RF секцията в отделен заземен остров, свързан към основното заземяване в една точка близо до отрицателния извод на батерията.

Поставяне на кристали и осцилатори

- Дръжте 27 MHz кристал (или TCXO за 2,4 GHz) на поне 15 mm от проводниците на двигателя

- Няма дигитални следи, протичащи под кристал

- Пръстен за заземяване около осцилатора (чрез шев на всеки 2 mm)

- Натоварващи кондензатори, съобразени със спецификацията на кристала (±5 pF)

Разлики във фърмуера и контролния контур

Хардуерът сам по себе си не прави разлика. Алгоритъмът за управление разделя отзивчивите автомобили от бавните.

Криви на газта и кормилното управление

Внедряване: RC автомобил PCBA MCU трябва да изпълнява PID вериги при минимум 1 kHz. Циклите от 100 Hz дават забележимо забавяне. Използвайте Cortex-M4 или подобен с хардуерно умножаване-натрупване.

Failsafe и телеметрия

- Безопасна загуба на сигнал-- Задайте газта на нула след 0,5 секунди без пакети

- Безопасен при изтощена батерия-- Намалете газта до 50% при 6,0 V, намалете при 5,5 V

- Телеметрия по избор-- Напрежение на батерията, температура на двигателя, RSSI, изпратени обратно към предавателя

Качественият PCBA за RC автомобил внедрява безопасност при отказ в хардуера (отделен компаратор), не само в софтуера. Ако MCU блокира, хардуерът дърпа газта до нула.

Производствени толеранси и изпитване

Масовото производство разкрива разлики. Тесните допуски създават постоянна производителност.

Критични производствени спецификации

Протокол за функционално тестване

Всяка RC кола PCBA трябва да премине:

1. Тест на двигателя без товар-- Ток < 1A, не се чува хленчене

2. Тест за срив-- 30A за 2 секунди, без термично изключване

3. Тест за обхват-- 100 метра на открито със спусната антена

4. Тест за смущения-- Работете с 10 платки едновременно, без сблъсък на канали

ЧЗВ -- Често задавани въпроси относно разликите в PCBA на RC автомобил

Q1: Защо някои дизайни на PCBA за RC автомобили губят сдвояване след катастрофа, докато други не?

A:Разликата е механично напрежение върху кристалния осцилатор. Катастрофа, която спира колата, внезапно създава импулс на забавяне от 200--500 G. Този удар измества резонансната честота на кварцовия кристал по два начина:

Изместване на честотата от механичен стрес-- Кристалната заготовка временно се деформира под въздействието на G-сила, променяйки паралелната си резонансна честота с до 150 ppm. Ако PLL на приемника не може да проследи това изместване (повечето евтини дизайни имат обхват на улавяне от 50 ppm), PCBA на RC колата губи заключване и никога не се възстановява, защото деформираният кристал вече има постоянно изместване.

Микросчупвания на спойка-- Малки кристали HC-49S (често срещани в играчките RC) имат тежки метални корпуси. Под 500 G инерцията на корпуса натоварва споените съединения. Микропукнатина, която преминава визуална проверка, създава периодичен контакт. PCBA за RC автомобил се включва (кристалът работи при ниски вибрации), но се поврежда веднага щом моторът завибрира.

Решение в качествена RC кола PCBA:

- Използвайте MEMS осцилатор (SiTime или подобен) вместо кварц. MEMS устройствата преживяват 50 000 G и консумират по-малко енергия.

- Ако кварцът е задължителен, използвайте керамичен пакет 3,2×2,5 mm (не HC-49S) с четириточково запояване.

- Добавете епоксидна смола за запълване под осцилатора (зърно от 0,5 mm на двата ръба абсорбира удара).

Добре проектираната RC кола PCBA оцелява при многократни падания от 1 метър върху бетон, без да губи свързването. Тествайте, като изпуснете сглобената кола 20 пъти от 1 метър, след което проверете обхвата. Евтините дизайни се провалят при падане 3 или 4.

Q2: Как конфигурацията на MOSFET gate задвижване влияе на производителността на PCBA на RC автомобил при частична газ?

A:Частичната дроселна клапа (10--40% работен цикъл) е мястото, където повечето дизайни на PCBA за RC автомобили разкриват своите слабости. Доминират два параметъра на задвижването на портата:

Гейт заряд и Милър плато-- Когато MOSFET превключва при частична газ, той прекарва повече време в линейната област (платото на Miller), където Rds(on) все още не е постигнато. MOSFET с висок общ заряд на затвора (Qg > 50 nC) отнема 200--300 ns, за да се включи напълно. При 10% газ (20 kHz PWM, 5 µs време), MOSFET е напълно подобрен само за 4,7 µs. Останалите 300 ns в линейна област разсейват топлината като (I × V). При 20A това е 20A × 6V = 120W за 300 ns на цикъл -- достатъчно, за да повиши температурата на свързване с 40°C над околната среда за 30 секунди.

Стойност на резистора на портата-- Дизайнът на PCBA за RC кола за играчки използва един резистор на вратата 100Ω за опростяване. Това създава време на нарастване от 500 ns. Качествените дизайни използват отделни резистори за включване и изключване: 10 Ω включване (бързо) и 100 Ω изключване (по-бавно за намаляване на звъненето). Това води до 100 ns време на нарастване, което драматично намалява загубите в линейния регион.

Разлика в измерването-- Тествайте, като пуснете PCBA на RC автомобил при 25% газ на динамометър за 10 минути. Лошият дизайн ще покаже температура на двигателя 90°C и корпус на MOSFET 110°C. Качественият дизайн (MOSFET с нисък Qg, резистори с отделни затвори) управлява двигателя при 60°C, MOSFET при 70°C. Охладителната платка издържа 5 пъти по-дълго.

Q3: Каква е разликата в дизайна на антената между 100-метрова RC кола PCBA и 300-метрова версия?

A:Три елемента на дизайна на антената създават 200-метрова разлика при използване на една и съща мощност на предавателя от 2,4 GHz (законово ограничение от 100 mW):

Вид и ефективност на антената-- Антена за печатна платка (обърната F) на стандартна 1,6 mm FR-4 платка постига 40--50% ефективност (усилване от -3 до -4 dBi). Същата RC кола PCBA с външен 1/4 вълнов монопол (31 mm проводник) постига 70--80% ефективност (-1,5 dBi). Антена с керамичен чип (напр. Johanson 2450AT18) с настроена съвпадаща мрежа достига 60-65% ефективност. За обхват от 300 метра използвайте монополна антена, поставена вертикално (не навита в шасито).

Размер на земната равнина-- Заземителната равнина на антената (противотежест) трябва да е с дължина най-малко λ/4 (31 mm). Качествените RC автомобилни PCBA дизайни запазват солидна земна площ от 35 × 40 mm под RF секцията. Дъските за играчки поставят антената близо до батерията или двигателя, намалявайки ефективната земна повърхност до 15 mm. Това разстройва антената на 2,45 GHz -- действителният резонанс се измества на 2,6 GHz, губейки 10 dB чувствителност.

Импеданс на захранващата линия-- Една монополна антена изисква 50Ω предавателна линия от RF IC до точката на захранване на антената. Това означава следа с ширина 1,5 mm на 1,6 mm FR-4 (микролента) с непрекъсната заземена равнина отдолу. Качественият RC автомобил PCBA използва 50Ω следа със заземени отвори от двете страни. Платките за играчки насочват антената през 10 mm дълга, 0,3 mm следа (120Ω) със слотове в заземената равнина - създавайки несъответствие на импеданса, което отразява 40% от предаваната мощност.

Проверка-- Попитайте вашия доставчик на PCBA за диаграма на Smith, показваща импеданс на антената при 2,45 GHz. Добрият дизайн показва 50Ω ± 5Ω. Лошият дизайн показва 30Ω или 80Ω. Това единично измерване прогнозира разликата в обхвата по-точно от всяка симулация.

Сравнителна таблица -- играчка срещу хоби RC кола PCBA

Превъзходният PCBA за RC автомобил не е свързан със скъпи компоненти. Става въпрос за правилно задвижване на порта, правилен дизайн на антената, безопасен при отказ хардуер и тесни производствени толеранси. Съсредоточете се върху загубите при превключване на MOSFET и размера на радиочестотната заземяваща равнина -- тези две области създават най-забележимата разлика при шофиране в реалния свят.
