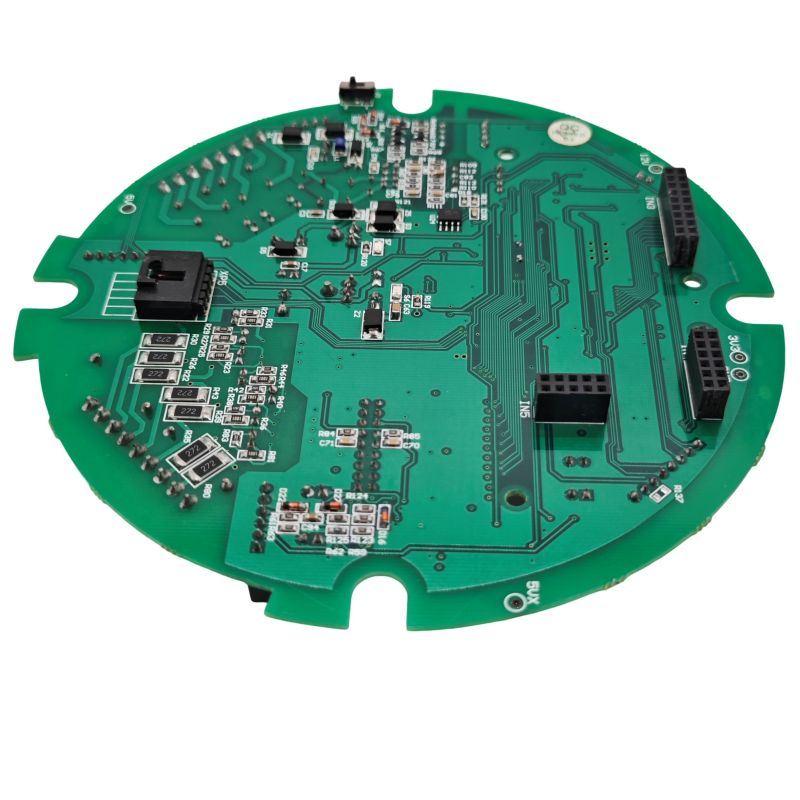

Какво трябва да прави RC серво PCBA

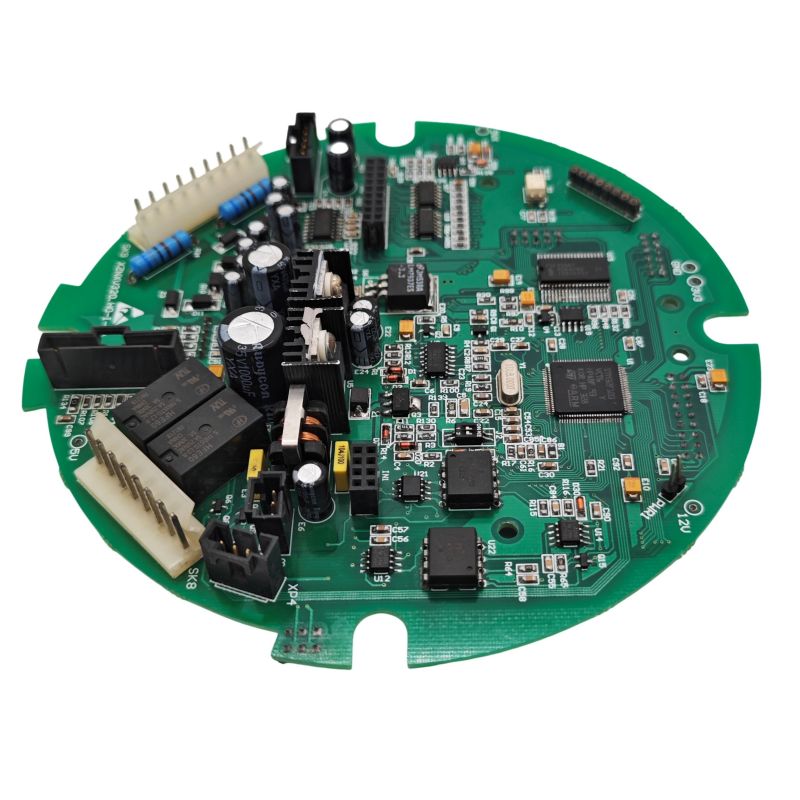

RC серво PCBA (независимо дали е самостоятелна драйверна платка или вътрешна серво контролна платка) изпълнява три основни функции:

• Генериране или приемане на PWM сигнал:Преобразува управляващи импулси (1ms до 2ms при 50Hz) в команди за позиция.
• Разпределение на мощността:Доставя чисти 5V или 6V към серво мотора и IC за управление.
• Обработка на обратна връзка:Отчита вътрешния потенциометър, за да провери позицията и да затвори контролната верига.

Високонадеждните дизайни включват също отчитане на ток за откриване на претоварване и оптоизолация за устойчивост на шум.

Основни технически спецификации

Следните параметри представляват индустриални стандарти за RC серво управление PCBA дизайни. Те се отнасят както за специални серво драйверни платки, така и за интегрирани PCBA модули на приемници.

Спецификации на входната мощност

Спецификации на управляващия сигнал

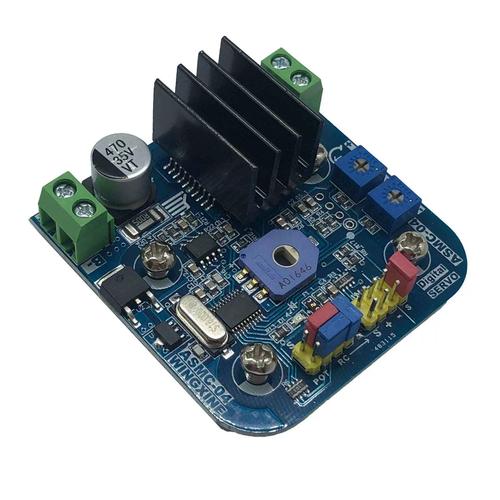

Вътрешни серво PCBA компоненти (вътре в сервото)

Стандартен RC серво съдържа малък PCBA с тези компоненти:

Правила за оформление на PCBA за надеждност на RC серво

Ние в Unixplore Electronics знаем, че повечето RC серво повреди произхождат от печатната платка. Ние следваме тези 8 правила, за да гарантираме надеждна работа във всеки дизайн, който доставяме.

1. Разпределение на мощността: Заземяване в звезда

• Никога верижно смляно. Всяко серво заземяване трябва да се връща директно към заземителната точка на захранването.
• Отделно захранване и сигнално заземяване. При мулти-серво PCBA дизайни, разделете заземителната равнина и свържете в една точка близо до входа на батерията.
• Широчина на трасето за захранване: За 1,5 A непрекъснат ток използвайте минимална ширина на трасето 1,5 mm с мед от 1 унция.

2. Поставяне на отделящ кондензатор

Серво моторите генерират значителен електрически шум. Типично серво може да произведе шум от пик до пик до 200mV на 5V захранваща линия.

Необходимо разединяване на серво конектор:

• 100µF до 470µF електролитен кондензатор (обслужва пусковия удар на двигателя)
• 100nF керамичен кондензатор (филтрира високочестотен шум)
• Поставете кондензатори в рамките на 10 mm от щифтовете за захранване на сервосистемата

Масов капацитет за цялата PCBA: Добавете голям кондензатор (1000µF до 4700µF) към главния вход на захранването. Това предотвратява прекъсвания, когато няколко сервосистеми се стартират едновременно.

3. Маршрутизиране на PWM сигнала

• Поддържайте ШИМ следите кратки и директни. Дългите следи действат като антени за шум.
• Избягвайте пускането на PWM следи успоредно на захранващите проводници. Използвайте 90-градусово пресичане, ако е необходимо.
• Добавете сериен резистор от 100Ω до 470Ω към изходния щифт на PWM. Това ограничава тока по време на повреда и намалява звъненето.

4. Оформление на серво конектора

Стандартният 3-пинов серво конектор (сигнал, VCC, земя) изисква специфично разстояние:

• Разстояние между щифтовете: 2,54 mm (0,1 инча) или 2,7 mm (висока плътност)
• Дебелина на PCB за съединителен блок: 1,2 mm до 1,6 mm
• Местоположение на сигналния щифт: Обикновено вътрешният щифт (щифт 2 от 3)
• Последователност на захранването: GND трябва да се свърже преди VCC при вмъкване

За дизайни с висока плътност, разстоянието от 2,7 mm между серво конекторите позволява компактно оформление, като същевременно поддържа надеждни връзки.

5. Регулиране на напрежението за контролния MCU

• Използвайте отделен LDO за MCU, ако същото захранване захранва серво. Пиковете на серво тока причиняват спадове на напрежението, които могат да нулират микроконтролера.
• Препоръчителен регулатор: 5V или 3.3V LDO с поне 200mA капацитет и 1µF входно/изходни кондензатори.
• Защитен диод: Добавете 1N4007 или диод на Шотки към входа, за да защитите срещу обратна полярност.

6. Потискане на шума на двигателя (за вътрешен серво PCBA дизайн)

Ако проектирате PCBA, който влиза в серво, добавете потискане на шума директно към клемите на двигателя:

• 100nF керамичен кондензатор, запоен директно върху клемите на двигателя.
• Свържете отрицателния кондензатор към корпуса на двигателя за допълнително екраниране (намалява шума с до 200mV).
• По избор: Добавете феритни перли към проводниците на двигателя за екстремни шумови среди.

7. Откриване на ток за откриване на претоварване

Усъвършенстваните серво PCBA дизайни включват текущо наблюдение:

• Шунтиращ резистор: 0,1Ω до 0,5Ω, 1% толеранс — създава напрежение, пропорционално на тока
• Диференциален усилвател: Усилване от 10 до 20 — усилва напрежението на шунт до измеримо ниво
• ADC вход: минимум 10 бита — подава текущи данни за управление на MCU

Шунт от 100 mΩ произвежда 50 mV при 500 mA и 150 mV при 1,5 A. С усилвател с 5x коефициент на усилване това става от 250 mV до 750 mV, подходящо за 3,3 V ADC входове.

8. Изолация и механична защита

Вътрешните серво PCBA платки трябва да бъдат физически защитени:

• Изолационна лента: Поставете електрическа лента между PCBA и металния серво корпус. Това предотвратява късо съединение от запоени съединения или проводници на компоненти, докосващи корпуса.
• Конформно покритие: За приложения на открито или при висока влажност добавете акрилно конформно покритие, за да предотвратите корозия.

Генериране на контролен сигнал (съображения за MCU код)

Правилното генериране на ШИМ е критично за работа без трептене. Ето основните параметри:

Конфигурация на ШИМ

Примерен псевдокод на MCU код

// Изчисляване на работен цикъл за 1500µs импулс
    // Приема PWM период = 20ms, часовник = 1MHz предскалер

    pulse_width_us = 1500
    period_counts = 20000 // 20ms в микросекунди
    duty_counts = pulse_width_us
    set_pwm_duty(duty_counts)

Когато тествате, използвайте осцилоскоп, за да проверите ШИМ сигнала. Падащият фронт на импулса задейства сервото, за да прочете позицията.

Често срещани режими на повреда и корекции

Важна забележка относно превключването на захранването:Никога не превключвайте заземяващата линия на сервото, за да я изключите. Когато масата е отворена, сервото все още може да получава захранване през сигналната линия на ШИМ или други пътища, което води до работа при ниско напрежение от 3,2 V и нестабилно поведение. Винаги превключвайте VCC линията с помощта на P-канал MOSFET или реле.

RC Servo PCBA ЧЗВ

По-долу са три технически въпроса, които често получаваме от инженери по роботика и дизайнери на RC системи.

Въпрос 1: Защо моите сервомашини потрепват на случаен принцип, когато ги управлявам от персонализирания си PCBA с ESP32 или Arduino?

A:Почти сигурно имате проблем със захранването. Ето диагностичната последователност, която препоръчваме в Unixplore Electronics:

Стъпка 1— Проверете захранването с осцилоскоп: Измерете 5V линията директно на серво конектора, докато сервото се движи. Ако видите повече от 200 mV пулсации (от пик до пик), вашето отделяне е недостатъчно.

Стъпка 2— Добавете обемен капацитет: Поставете електролитен кондензатор от 1000 µF до 4700 µF през клемите за захранване. Серво моторите черпят големи пускови токове (3–10 × работен ток), когато започнат да се движат. Без обемен капацитет, напрежението пада под 4V, което води до нулиране на контролния IC или нестабилно поведение.

Стъпка 3— Отделно захранване на MCU от захранване на серво: Най-лошите проекти управляват MCU и серво от един и същ регулатор на напрежение. Използвайте два отделни регулатора:

• Един 5V/500mA LDO за MCU и логиката.
• Отделно захранване от 5V/3A (или директна връзка с батерията) за сервомоторите.

Стъпка 4— Добавяне на отделяне към всеки серво конектор: Поставете 100µF електролитен и 100nF керамичен кондензатор директно върху VCC и GND щифтовете на всеки серво конектор. Керамичният кондензатор филтрира високочестотния шум от четките на двигателя; електролитът се справя с пикове на нискочестотния ток.

Стъпка 5— Проверете качеството на своя PWM сигнал: Използвайте осцилоскоп, за да погледнете извода на PWM. Ако видите звънене (превишаване) на нарастващите или спадащи ръбове, добавете сериен резистор 100Ω към щифта на MCU. Това намалява сигнала и предотвратява фалшиво задействане.

Долната линия:90% от проблемите със серво трептене са свързани с мощността, а не с кода. Първо оправете разпределението на мощността.

Q2: Как да проектирам PCBA, който контролира множество серво (8 до 16 канала) без прекъсвания?

A:Това изисква внимателно бюджетиране на мощността и планиране на оформлението. Ето инженерния подход за 16-канален серво контролер PCBA.

Стъпка 1— Изчислете общите изисквания за мощност:

• Всеки стандартен серво черпи 200mA до 500mA по време на нормална работа.
• Пиковият ток на спиране може да достигне 1,5 A до 3 A на серво.
• За 16 сервопривода: 16 × 1,5 A = 24 A пиков потенциал.

Стъпка 2— Проектиране на разпределението на мощността:

• Основно захранване: Използвайте захранване от 5 V до 6 V, номинално за минимум 30 A.
• Входен конектор: XT60 или винтова клема (не малък 2-пинов конектор).
• Основни захранващи проводници: 8 mm до 10 mm широки с 2oz мед или използвайте специална захранваща равнина на слой 2.
• Шини: За токове над 15 A добавете медни шини или използвайте външно окабеляване.

Стъпка 3— Изпълнете поетапно разпределение на мощността:

• Прокарайте дебели захранващи кабели (5 mm+) към централна разпределителна точка.
• От тази точка прокарайте индивидуални 1,5 мм следи към всеки серво конектор.
• Добавете кондензатор 470µF към всеки серво конектор (разпределен капацитет, а не само една голяма капачка на входа).

Стъпка 4— Използвайте оптоизолация за сигнални линии (разширено):

• За промишлени среди или среди с висок шум изолирайте PWM сигналите с помощта на оптрони (напр. 4N35 или PC817).
• Това предотвратява шума от двигателя да се свърже обратно в MCU и да причини нулиране.
• Изолираните дизайни изискват отделни енергийни домейни (от страна на MCU и от страна на серво).

Стъпка 5— Добавяне на ограничение на тока или плавен старт:

• Използвайте MOSFET със схема за плавен старт, за да увеличите серво мощността над 10ms до 50ms.
• Това предотвратява първоначалния удар от всичките 16 сервомотори да срине захранването.
• Като алтернатива включете сервомеханизмите последователно (5 ms забавяне между всеки).

Стъпка 6— Препоръка за стек на PCB слой за 16+ канала:

• Слой 1: Сигнал (ШИМ, обратна връзка)
• Слой 2: Заземена равнина (твърдо изливане)
• Слой 3: Силова равнина (5V или Vservo)
• Слой 4: Сигнал или вторична земя

Този стек минимизира зоната на цикъла и намалява EMI между каналите.

В3: Мога ли да използвам един и същ дизайн на PCBA за различни марки серво (Futaba, Hitec, Spektrum, generic)?

A:Да, с три важни съображения за съвместимост.

Съображение 1— Стандартите за PWM сигнали са последователни: Всички RC сервоуреди използват един и същ 50Hz PWM стандарт с импулси от 1ms до 2ms. Логиката за генериране на PWM на вашия PCBA работи универсално.

Съображение 2— Изискванията за мощност варират значително:

Вашият PCBA трябва да е проектиран за серво с най-голям ток, който възнамерявате да използвате. Дизайн за 2 A непрекъснати и 5 A пикови на канал, за да покрие повечето стандартни и серво мотори с висок въртящ момент.

Съображение 3— Съвместимост на конектора:

• Повечето сервосистеми използват стандартен 3-пинов женски конектор с 2,54 mm (0,1 инча) разстояние.
• Местоположението на сигналния щифт варира според марката:
  • Futaba: Сигналът е най-вътрешният щифт (щифт 2)
  • Hitec и Spektrum: Сигналът е пин 1 или пин 3 в зависимост от модела
• Проектирайте своя PCBA с ясно обозначени разводки (S, +, –). Използвайте 3-пинов мъжки конектор (като стандартен удължителен кабел за серво), така че всяко серво устройство да може да се включи директно.

Съображение 4— Вътрешният серво PCBA (вътре в сервото) не е взаимозаменяем: Ако проектирате вътрешния PCBA, който влиза в корпуса на серво (заменяйки оригиналната контролна платка), това е специфично за марката. Различните сервоуреди имат различни:

• Стойности на съпротивлението на потенциометъра (5kΩ срещу 10kΩ)
• Размери на двигателя и номинален ток
• Местоположение на отворите за механичен монтаж
• Размери на корпуса

За вътрешен дизайн на PCBA, направете обратно инженерство на оригинала или получете подробни спецификации за този точен серво модел. За PCBA проекти на външни драйвери (платката, която се свързва със стандартни серво конектори), съвместимостта е отлична във всички основни марки RC.

Тестване на вашия RC серво PCBA

Преди да одобрите дизайн за производство, изпълнете тези пет теста:

Резюме: Проектиране на надежден RC серво PCBA

Здравият RC серво PCBA се определя от пет инженерни решения:

1. Адекватен обемен капацитет(1000µF до 4700µF) при главния вход на захранването.
2. Отделни енергийни домейниза MCU (LDO регулиран) и серво (директен батериен или силнотоков регулатор).
3. Звездно заземяванес отделно захранване и връщане на земята на сигнала.
4. Разединителни кондензаторина всеки серво конектор (100µF електролитен + 100nF керамичен).
5. Правилно кондициониране на PWM сигналас последователни резистори и къси следи.

За многосерво дизайни (8+ канала) използвайте 4-слойна печатна платка със специални захранващи и заземяващи равнини. За вътрешни серво PCBA дизайни добавете потискане на шума на двигателя (100nF през клемите на двигателя) и изолационна лента, за да предотвратите късо съединение на кутията. Тези практики постоянно осигуряват работа без трептене и дългосрочна надеждност както в RC, така и в роботика.
