Как работи знакът PCBA за изход по време на прекъсване на захранването?

Очаква се знакът за изход да остане видим, когато нормалното захранване бъде прекъснато, така че PCBA (сглобката на печатната платка) играе важна роля в управлението на прехода от нормално захранване към аварийна работа. Точният дизайн на веригата варира според продукта, но основният процес обикновено включва откриване на захранване, управление на батерията, превключване на захранването и управление на светодиоди.

Какво се случва, когато е налично нормално захранване?

При нормални условия,Знак за изход PCBAполучава захранване от основното електрическо захранване и осигурява необходимата мощност за LED светлинния източник.

В същото време PCBA може да управлява резервната батерия, така че да остане готова за аварийна работа. В зависимост от дизайна на продукта, веригата може също да следи състоянието на зареждане и да предоставя индикатор за работното състояние.

В това състояние основното захранване поддържа нормална работа, докато батерията остава налична като резервен източник.

Как PCBA открива прекъсване на захранването?

Когато нормалното захранване бъде прекъснато или изпадне извън изискваното работно състояние, PCBA трябва бързо да разпознае промяната.

Веригата следи входящото захранване и открива загубата на нормалното захранване. След като се установи прекъсване на захранването, контролната верига променя пътя на захранването от нормалното захранване към резервната батерия.

Този преход е важна част от дизайна на знаците за авариен изход, тъй като светодиодът трябва да остане осветен, вместо просто да се изключи, когато основното захранване изчезне.

Как поема резервната батерия?

След откриване на прекъсване на захранването, PCBA превключва източника на захранване към резервната батерия.

След това батерията доставя енергия към веригата за аварийно осветление, докато PCBA регулира и разпределя наличната мощност според дизайна на знака за изход.

Точният волтаж на батерията, капацитетът, методът на зареждане и продължителността на резервното захранване зависят от конкретната конфигурация на продукта. Следователно PCBA трябва да бъде проектиран така, че да съответства на батерията и LED системата, а не да се третира като универсален компонент за смяна.

Как PCBA управлява светодиода?

Светодиодът е видимата част от знака за изход, но стабилното осветление зависи от електронната верига зад него.

По време на аварийна работа, PCBA контролира електрическото захранване, доставено на светодиода. Веригата може да включва функции за задвижване на светодиоди и контрол на тока, за да се поддържа подходяща работа на светодиода при промяна на напрежението на батерията.

Това е особено важно по време на по-дълги резервни периоди, тъй като напрежението на батерията не остава постоянно по време на разреждането.

Какво се случва, когато се възстанови нормалната мощност?

Когато нормалното захранване бъде възстановено, PCBA открива връщането на входното захранване и връща системата обратно в нормалното й работно състояние.

След това резервната батерия може да се върне към състоянието на зареждане в зависимост от схемата на веригата. По този начин батерията е подготвена за бъдещо прекъсване на захранването, вместо да остане изтощена след едно аварийно събитие.

Пълната оперативна последователност следователно може да се обобщи като:

Нормално захранване → Откриване на прекъсване на захранването → Превключване на батерията → Аварийна LED работа → Възстановяване на захранването → Зареждане на батерията

Какви функции трябва да включва PCBA знак за излизане?

Функциите зависят от дизайна на продукта, но знакът за излизане PCBA може да включва:

Не всеки знак за излизане PCBA използва една и съща архитектура на веригата. Необходимите функции трябва да се определят от завършения знак за изход, батерийната система, светодиодната конфигурация и приложимите изисквания към продукта.

Какво трябва да се има предвид при разработването на знак за излизане PCBA?

За производителите, които разработват или снабдяват PCBA знак за излизане, трябва да се вземат предвид няколко фактора преди производството.

Съвместимостта на батерията е важна, тъй като веригата за зареждане и разреждане трябва да съответства на избраната батерия.

Светодиодната конфигурация също трябва да се вземе предвид, тъй като печатната платка трябва да осигури подходящо електрическо управление за предвиденото LED натоварване.

Изискванията за входна мощност трябва да се определят според целевия изходен знак и пазара.

В допълнение, оформлението на печатни платки, изборът на компоненти, топлинните условия, защитните функции и необходимите тестове трябва да бъдат прегледани по време на разработването на продукта.

За осветителни продукти, свързани с безопасността, приложимите регионални стандарти и изискванията за сертифициране на пълния завършен продукт също трябва да бъдат потвърдени преди масово производство.

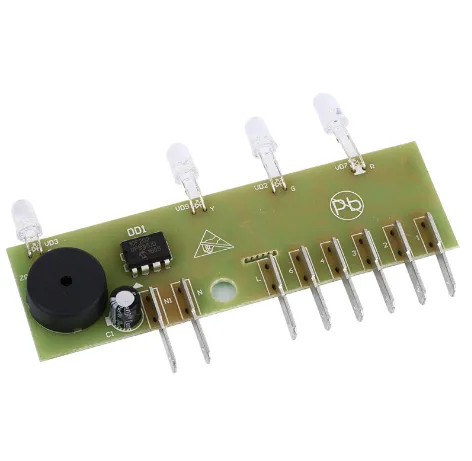

Изход Sign PCBA от Unixplore Electronics

В Unixplore Electronics ние предоставяме услуги за производство на PCBA и сглобяване на електроника за клиенти, разработващи продукти като знаци за изход и оборудване за аварийно осветление. Можем да работим с предоставени от клиента дизайни на печатни платки и производствени изисквания, с нашия производствен опит, обхващащ монтаж на печатни платки и готови електронни модули.

За единЗнак за изход PCBAпроект, ние препоръчваме да потвърдите входната мощност, спецификацията на батерията, LED конфигурацията, необходимите функции, дизайна на печатни платки и изискванията на целевия пазар преди производството, така че монтажът да съответства на планирания краен продукт.

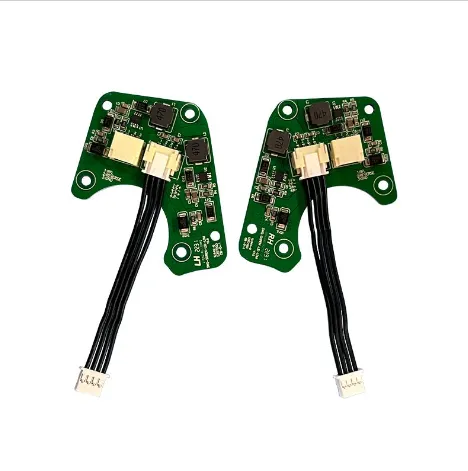

Научете повече за нашия знак за излизане PCBA

По време на прекъсване на захранването, анЗнак за изход PCBAдейства като контролна точка между нормалното захранване, резервната батерия и LED осветителната система. Той открива прекъсването, превключва източника на захранване, контролира аварийната работа на светодиода и може да върне системата към нормална операция на зареждане, когато захранването се възстанови.
