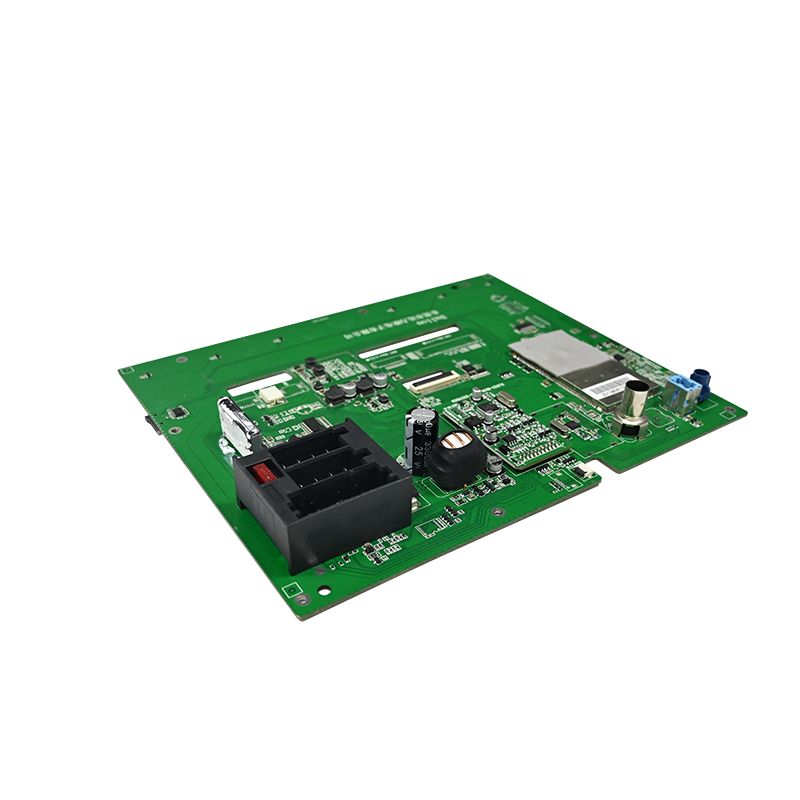

Как се развива разработката на Dash Cam PCBA: от избор на чип до масово производство

В основата си видеорегистраторът се определя не от своя обектив или корпус, а от свояPCBA(Сглобка на печатна платка). Вземете правилния чипсет и стабилна платката и вече сте спечелили половината битка. Въз основа на реалния индустриален опит, тук е директно ръководство, обхващащо избора на чипсет, дизайна на веригата, производството и тестването.

1. Избор на чипсет: първо изберете „мозъка“, след това изграждайте около него

Основният процесор е сърцето на PCBA. След като това бъде решено, останалата част от веригата, цената и таванът на производителността са до голяма степен определени. В момента основните опции имат своите силни страни:

• Ambarella: Известен с превъзходна обработка на изображения, отлично качество на изображението и висока ефективност на кодиране. Идеален за висококачествени 4K регистрационни камери, но разработката е сложна и BOM разходите са по-високи.

• Новатек: Пазарен лидер по обем. Предлага отлично съотношение цена-качество, с опции, вариращи от начално ниво до висок клас (поддържащи 4K, HDR). Често най-добрият избор за масово произвеждани продукти.

• Други (Hisilicon, Allwinner и др.): Използват се на специфични пазари или чувствителни към разходите продукти.

Не гледайте само резолюцията. Оценете действителните си нужди: Поддържа ли двоен запис отпред и отзад? Каква е производителността при слаба светлина? Имате ли нужда от ADAS или AI функции? Те определят необходимата изчислителна мощност и ISP (Image Signal Processor) възможности.

След като изберете основния процесор, обърнете внимание на тези ключови периферни устройства:

• Управление на захранването: Автомобилната мощност е известна с шум (9V–16V с преходни пикове). Трябва да използвате DC-DC преобразувател с широко входно напрежение със защита от свръхнапрежение, свръхток и защита срещу обратна полярност. Ако се изисква режим на паркиране, добавете верига за откриване/защита на ниско напрежение, за да предотвратите изтощаване на акумулатора на автомобила.

• Сензор за изображение: Серията IMX на Sony (напр. IMX335) е често срещан избор. Уверете се, че MIPI CSI интерфейсът съвпада добре с основния процесор.

• Съхранение: Използвайте eMMC за съхранение на фърмуера и слот за TF карта за съхранение на видео. Слотът за карта трябва да има ESD защита.

2. Основни елементи на дизайна на веригата: Защитата от смущения и управлението на топлината са ключови предизвикателства

Регистриращите камери стоят на предните стъкла, печейки на лятно слънце и замръзвайки през зимата, докато издържат на постоянни вибрации. Това изисква изключително висока стабилност и надеждност от PCBA. Два критични проблема трябва да бъдат разгледани на етапа на проектиране:

2.1 Термично управление (разсейване на топлина)

По време на 4K видеозапис, процесорът и сензорът генерират значителна топлина в запечатан корпус. Лошото управление на топлината води до системни сривове, артефакти на изображението и ускорено стареене на компонентите. Ефективните решения включват:

Голяма мед се излива под основния процесор, с плътни термични отвори, свързващи се с вътрешния и долния меден слой за разпространение на топлина.
Стратегическо разположение на компонентите за равномерно разпределяне на източниците на топлина и избягване на локализирани горещи точки.
Проектиране на PCBA за използване на металния корпус или специалните разпределители на топлина за пасивно охлаждане.

2.2 Целостта на сигнала и EMI/EMC

Високоскоростни сигнали (MIPI, DDR) и радиочестотни сигнали (Wi-Fi, GPS) са събрани на малка дъска. Без внимателен дизайн смущенията причиняват шум в изображението, падане на рамката или загуба на сигнал.

Контрол на импеданса: Изчислете и стриктно контролирайте 100Ω диференциален импеданс за MIPI, USB и други високоскоростни диференциални двойки и 50Ω единичен импеданс за други критични следи.
Съвпадение на дължината: Диференциалните двойки и DDR групите данни трябва да имат стриктно съвпадение на дължината (в рамките на ±10 mils), за да се осигури правилен синхрон.
Guard Tracing: Насочете земни следи заедно с критични сигнали (часовник, I2C, аудио, видео) и добавете съединителни отвори за изолация.
Подреждане на слоеве: Използвайте 4-слойна или 6-слойна печатна платка с плътна заземителна равнина и солидна захранваща равнина. Направете високоскоростни сигнали по вътрешните слоеве, за да използвате равнините като екранировка.

Освен това, винаги поставяйте TVS диоди на входните съединители за ESD защита, добавяйте феритни зърна и кондензатори на входа на мощността за филтриране и използвайте разделяне в една точка между аналоговите и цифровите заземяващи равнини. Това са прости, но много ефективни техники.

3. Производство и контрол на качеството: пазачите преди масовото производство

Добрият дизайн е само половината от историята. За да се достави надежден PCBA, задълбочените процеси на производство и тестване не подлежат на обсъждане.

• SMT асемблиране и AOI инспекция: Реномирани фабрики използват 3D SPI за проверка на качеството на спойката, високоскоростни машини за вземане и поставяне за BGA и 0402 компоненти и AOI (автоматична оптична инспекция) за откриване на дефекти при запояване (мостове, студени съединения, липсващи компоненти).

• FCT (тест на функционалната верига): Симулирайте действителната работа на камерата за управление, като включите PCBA и тествате всяка функция: запис, аудио, придобиване на GPS сигнал, реакция на бутон и изход на дисплея.

• Тест за изгаряне (тест за стареене): Пуснете PCBA непрекъснато за няколко до десетки часа в камера с висока температура и висока влажност. Това разкрива латентни дефекти (като непостоянни спойки или термично нестабилни компоненти) и е критична стъпка за осигуряване на дългосрочна надеждност.

Изграждане на надежденвидеорегистратор PCBAе систематично инженерно усилие. Това е балансиращ акт - намиране на най-доброто място между производителност, цена, физически размер, разсейване на топлината и дългосрочна надеждност. Като обърнете внимание на тези практически съображения предварително, можете да избегнете много често срещани клопки и да рационализирате пътя си към успешно стартиране на продукта.
