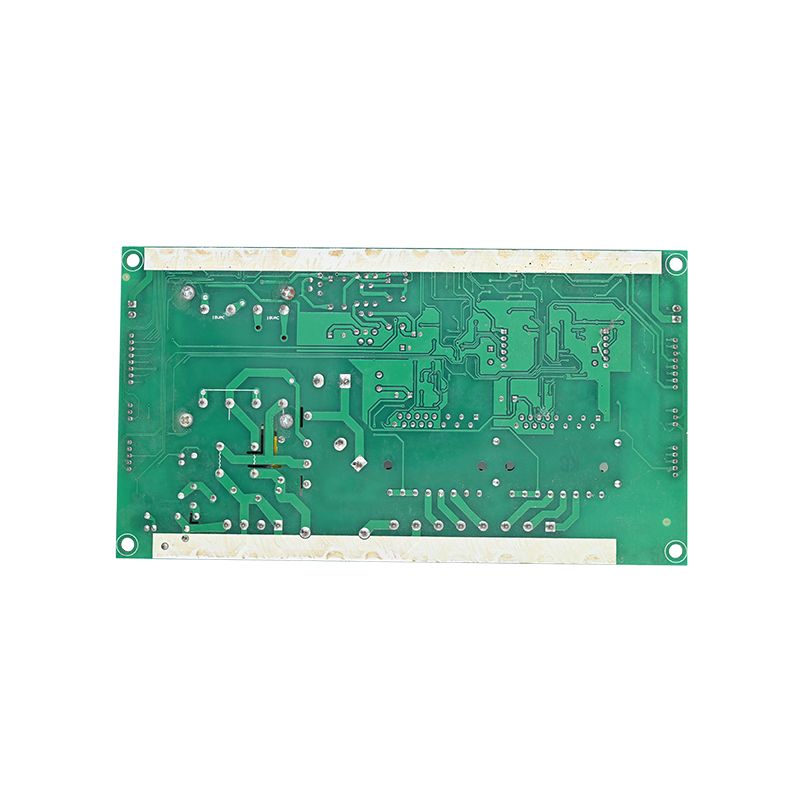

Основни изисквания за надеждност за бебефон PCBA
Надеждността започва със спецификациите. Не предполагайте условията в стаята за бебета.
Екологични и експлоатационни параметри
Параметър Изисква се спецификация Защо има значение Работна температура от 0°C до 45°CNнагреватели за детската стая и отворени прозорци Толерантност на влажност10%--90% без конденз Овлажнители и лигавене Непрекъснато време на работа 72 часа минимум Родителите забравят да заредят Оцеляване при падане 1,5 m върху килим Малки деца хвърлят модулиRF работен цикъл<1% за бебешко устройствоНисък EMI близо до креватче

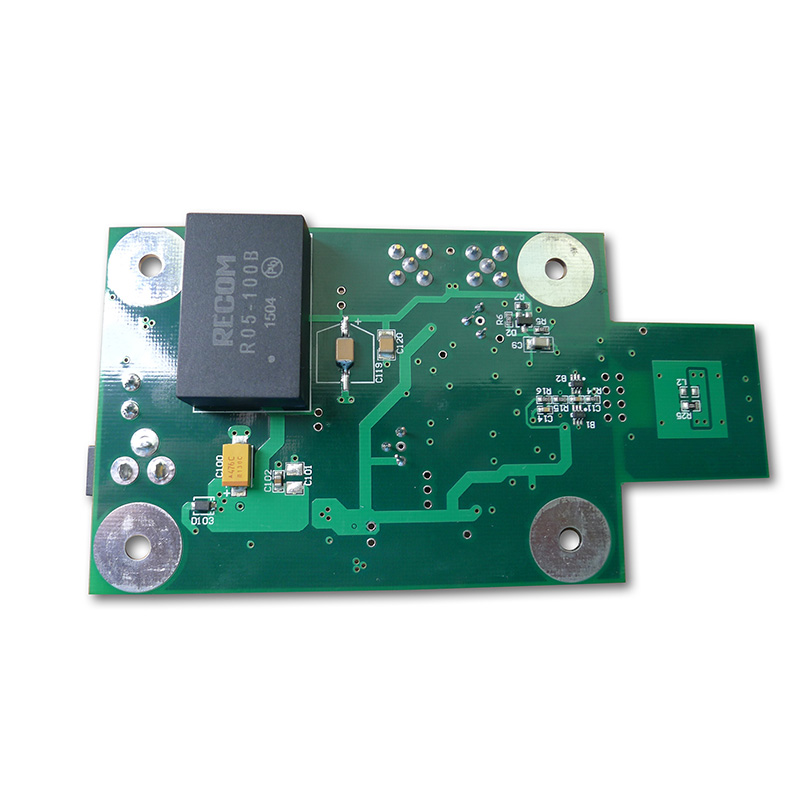

Силова архитектура за работа 24/7
Power Rail Компонент Надеждност Характеристика Зарядно устройство за батерия Линейно зарядно устройство с термично регулиране Предотвратява пожар от литий 3,3 V цифров DC-DC (2 MHz превключване) Поддържа шума над аудио лентата 3,0 V RF LDO с ултра-нисък шум (10 µVrms) Без шпури на 2,4 GHz 1,8 V coreLDO с ограничение на тока MCU защита от късо
Критичен: Добавете суперкондензатор (0,47F, 5,4V) след IC за защита на батерията. Това позволява 10 секунди запис след изключване при ниска батерия.
Избор на компонент за висок MTBF
Средното време между отказите (MTBF) за бебефон PCBA трябва да надвишава 50 000 часа. По-долу са доказани избори.
Безжичен чипсет и антена
Изберете чипсет с:
- Интегрирана PA(изходна мощност ≤ +10 dBm за покриване на стандартите за безопасност на бебетата)
- Слушай-преди-говори(избягвайте смущения с безжични телефони)
- Прескачане на честотата(40+ канала)
Семейство чипсет Предимство Недостатък Серия Nordic nRF52 Нисък ток на заспиване (0,5 µA) Ограничена видео честотна лента Silicon Labs EFR32 Отличен ADC за аудио По-голям пакет (QFN48) Texas Instruments CC26xx -40°C до +85°C рейтинг Изисква външен балун
Избор на антена: Използвайте криволичеща обърната F антена (MIFA) на ръба на PCBA. Спазвайте 10 мм разстояние от метални предмети (магнити за високоговорители, батерии).
Аудио вход и обработка
Спецификация на компонента Бележка за надеждност МикрофонMEMS, -38 dBV чувствителностСиликоново покритие за устойчивост на лигавене Предусилвател Усилване 40 dB, шум < 5 nV/√HzAC-съчетано с 0,1 Hz HPF (премахване на тътнежа) Праг на VOX Регулируем от -40 до -10 dBFSЦифров хистерезис (3 dB) предотвратява тракането. Усилвател за високоговорители Клас-D, 1,5 W в 8Ω Феритни перли на изходните проводници (намаляване на EMI)
Отчитане на температурата (критична функция за безопасност)
Поставете термистор (NTC, 10 kΩ при 25°C) върху PCBA на устройството за бебе близо до IC за зареждане. Фърмуерът трябва:
- Регистрирайте температурата на всеки 30 секунди
- Изключете зареждането при 50°C
- Изпраща безжичен сигнал до родителското устройство при 45°C

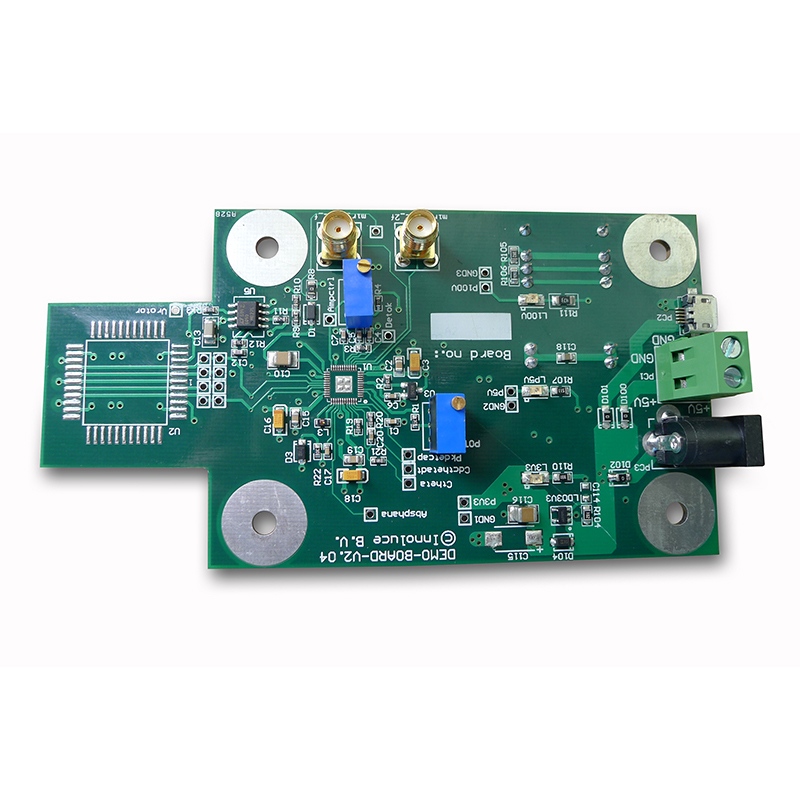

Разположение на печатни платки за ниско радиочестотно изтичане и качество на звука
Шумният бебефон PCBA причинява смущения и прекъсвания. Следвайте тези правила.
Подреждане на слоеве и заземяване
LayerFunctionConstraintTopRF (захранване на антена, чипсет)Копланарен вълновод със заземяване Вътрешен 1Непрекъснат заземяванеБез разделения под RF секция Вътрешен 2Захранване (3.3V, 1.8V)Остров под всеки LDOBottomAudio, бутони, LEDsПазете цифровите следи далеч от входа на микрофона
правило: Поставете 0,1 µF кондензатор на всеки захранващ щифт. Използвайте размер 0402 за ниска индуктивност.
Аудио изолация на земята
Цифровата и аналоговата земя трябва да се срещат в една точка под кодека. Използвайте феритни зърна (600Ω при 100 MHz) между заземяващите равнини, но само след като се уверите, че няма заземителни вериги.
Проверете с осцилоскоп: Пробвайте изхода на микрофона, докато предавате RF. Шумът трябва да остане под 2 mV пик до пик.
Контролен списък за валидиране и сертифициране
Преди производство тествайте всеки бебефон PCBA спрямо тези шест стандарта.
Критерии за преминаване/неуспех на теста Отпадане на звука Разходете се на 30 метра с 3 стени< 3 прекъсвания на минута с продължителност >100 ms Време на работа на батерията Непрекъснат VOX при 65 dB SPL> 70 часа за 2000 mAh батерия Безопасно зареждане Кратки клеми на батерията PCBA влиза в режим на хълцане, нито един компонент над 70°CRF съвместно съществуване Работи до WiFi рутер (2,4 GHz) Без постоянна десенсибилизация Устойчивост на лигавене Солен спрей върху порта за микрофон Аудиото се връща към нормалното след изсушаване Прекомерно разреждане Напрежение на батерията 2,8VMCU изключва RF, запазва RTC
ЧЗВ -- Често задавани въпроси относно надежден бебефон PCBA
Въпрос 1: Кой е най-често срещаният скрит дефект в проектите на PCBA за бебефони?
A:Микрофонен шум от керамични кондензатори, поставени близо до входния аудио път. Когато устройството за бебе вибрира (от мотор на коша или изпусната играчка), диелектричните капачки от клас 2 (X7R, X5R) генерират пиезоелектрични напрежения до 5 mV. Това се свързва с предусилвателя на микрофона и произвежда звуково щракане или бучене. Решението е двойно: 1) Използвайте кондензатори C0G (NP0) за цялото аудио свързване и разединяване в първия етап на усилване. 2) Ако X7R е неизбежен, физически завъртете кондензатора на 90 градуса върху PCBA, така че механичното напрежение да се изравни с посоката на електрода. Винаги проверявайте с вибрационна маса при 20 Hz, 1 Grms.
Въпрос 2: Как изборът на химия на батерията влияе върху дълготрайността на PCBA на бебефона?
A:Три химикали произвеждат много различни режими на повреда:
- Li-ion (18650): Най-висока енергийна плътност, но изисква прецизно CC/CV зареждане. Липсващ сензор за отрицателен температурен коефициент (NTC) води до термично отклонение. Използвайте само с удостоверени пакети батерии, съдържащи защитна IC.
- LiFePO4: По-безопасно (без термично изтичане под 150°C) и по-дълъг живот на цикъла (2000 цикъла). Въпреки това, по-ниското напрежение (3,2 V номинално) изисква усилващ преобразувател за 3,3 V логика, добавяйки цена и шум от пулсации.
- NiMH(евтин дизайн): Много прощаващ, но страда от ефекта на паметта. PCBA трябва да включва разрядна верига на всеки 30 цикъла за повторно калибриране на манометъра за гориво. Без това времето за изпълнение пада с 50% след 6 месеца.
За надежден бебефон PCBA изберете LiFePO4 за безопасност или качествен Li-ion с двойна защита от пренапрежение (IC + PTC).
В3: Мога ли да използвам един и същ дизайн на PCBA както за бебефони само за аудио, така и за видео?
A:Не, и опитът за това въвежда три специфични проблема с надеждността:
- Честотна лента на паметта-- Аудиото се нуждае само от 64 kB RAM. Видеото изисква поне 2 MB за компресирани кадри. Споделена PCBA с външна RAM добавя дълги следи, които се провалят при ESD тестване.
- RF работен цикъл-- Аудиото се предава 10% от времето. Видеото се предава през 80% от времето. Същият 2,4 GHz PA прегрява във видео режим, намалявайки печалбата с 6 dB след 20 минути. Имате нужда от топлинна чрез масив под БКП за видео проекти.
- Подаване на мощност-- Аудио бебефон PCBA пикове при 200 mA. Видео пикове при 600 mA. Обичайното оформление на печатни платки с тънки захранващи следи (0,25 mm) причинява спад на напрежението, който нулира модула на камерата. Видеодизайните изискват следи от 0,6 mm или отделен преобразувател на 1A.
Изградете две отделни PCBA. Audio-only използва двуслойна платка. Видеото изисква 4 слоя с контролиран импеданс.
Производствени тестове за нулев риск за бебета
Всеки сглобен бебефон PCBA трябва да премине:
Тестова станция Продължителност Критерии за отхвърляне Аудио обратна връзка 10 секунди THD > 1% при 1 kHz Симулатор на батерия 30 секунди Ток на зареждане > 50 mA под 3,0 VRF чувствителност 5 секунди Процент на грешка на пакета > 1% при -95 dBm Надтемпература 60 секунди Всяка точка > 60°C след пълно зареждане
Контролен списък за окончателен преглед на дизайна
ItemConfirmationSchematicAll inputs have ESD protection (8 kV contact)BOMCA Номинално напрежение на кондензатор ≥ 2× очаквано (напр. 10V за 5V релса)Механични Без високи компоненти (височина > 4 mm) в близост до зоните на захващане Фърмуер Таймерът Watchdog нулира MCU, ако VOX виси за > 5 минути Съответствие FCC Част 15 и EN 62368-1 (аудио безопасност)
Проектирането на надежден бебефон PCBA означава да се даде приоритет на безопасността на бебетата пред намаляването на разходите. Една добре изградена дъска работи тихо при никнене на зъби и избухвания. Тествайте с реални условия на детска стая - машини с бял шум, по-слаби светлини и микровълнови печки. Това е единственият начин да спечелите доверието на родителите.
