Технология за усъвършенствана откриване в обработката на PCBA

При обработката на PCBA (Сглобяване на платката от печатна платка), технологията за откриване е от решаващо значение за осигуряване на качеството и производителността на продукта. С непрекъснатото развитие на технологиите все по -модерни технологии за откриване се прилагат към процеса на обработка на PCBA, за да се подобри точността, ефективността и надеждността на откриването. Тази статия ще изследва няколко общи технологии за разширено откриване и техните приложения при обработката на PCBA.

I. Автоматична оптична проверка (AOI)

1. Преглед на AOI технологията

Автоматичната оптична проверка (AOI) е технология, която използва визуална система за автоматично откриване на платки и се използва широко при обработката на PCBA.

Принцип на работа: Системата AOI сканира платката през камера с висока разделителна способност, улавя изображението и я сравнява с предварително зададения стандарт за идентифициране на дефекти и лоши точки.

Съдържание на откриване: AOI може да открие проблеми като качество на спойка, местоположение на компонентите, липсващи компоненти и късо съединение.

2. Предимства на AOI

AOI технологията е бърза, точна и безконтактна, което може значително да подобри ефективността на откриване.

Подобряване на ефективността на производството: Автоматизираното откриване намалява времето на ръчно откриване и подобрява ефективността на производството.

Висока точност: Изображенията с висока разделителна способност и интелигентните алгоритми могат точно да идентифицират малки дефекти и да намалят честотата на невярно откриване.

II. Откриване на рентгенови лъчи (рентгенова снимка)

1. Преглед на рентгеновата технология

Рентгеновото откриване (рентгенова снимка) е технология за откриване, която използва рентгенови лъчи, за да се види през вътрешната структура на платката, която е подходяща за сложни задачи за откриване на PCBA.

Принцип на работа: Рентгеновите лъчи проникват в платката, за да образуват изображение на вътрешната структура, а вътрешните дефекти като лошо запояване и късо съединение се откриват чрез анализ на изображението.

Диапазон на приложение: Откриването на рентгенови лъчи е особено подходящо за откриване на компоненти на повърхностния монтаж като BGA (масив с топка решетка) и CSP (пакет за скала на чип).

2. Предимства на рентгеновото откриване

Технологията за рентгеново откриване може да осигури задълбочени и подробни вътрешни проверки и е подходяща за откриване на скрити дефекти.

Разкриване на скрити дефекти: Той може да открие невидими вътрешни дефекти като студени стави на спойка и мъниста, за да гарантира общата надеждност на продукта.

Неразрушителното тестване: Неразрушителното тестване на платки не влияе върху целостта на продукта.

Iii. Откриване на инфрачервени термични изображения

1. Преглед на инфрачервената технология за термично изображение

Откриването на инфрачервени термични изображения използва инфрачервени камери за улавяне на изображението на разпределение на температурата на платката, за да открие възможни проблеми с прегряване или термична повреда.

Принцип на работа: Инфрачервената камера улавя инфрачервеното лъчение върху повърхността на платката, превръща я в температурно изображение и идентифицира аномалии, като анализира термичното изображение.

Обхват на приложение: Подходящ за откриване на топлинни аномалии, зони за прегряване и проблеми с управлението на мощността в платките.

2. Предимства на инфрачервеното откриване на термични изображения

Инфрачервената технология за термично изображение може да следи температурните промени на платката в реално време и да предостави ценна информация за диагностика на неизправности.

Откриване в реално време: Той може да следи температурата на платката в реално време и да открие потенциални проблеми с прегряването на потенциала навреме.

Откриване без контакт: Използва откриване на безконтакт, за да избегне физическа намеса в платката.

IV. Електрически тестове (ИКТ)

1. Преглед на ИКТ технологията

Електрическото тестване (тестване в кръг, ИКТ) е тестова технология за откриване на функционалността и свързаността на платките. Платката се тества чрез електрически сигнали.

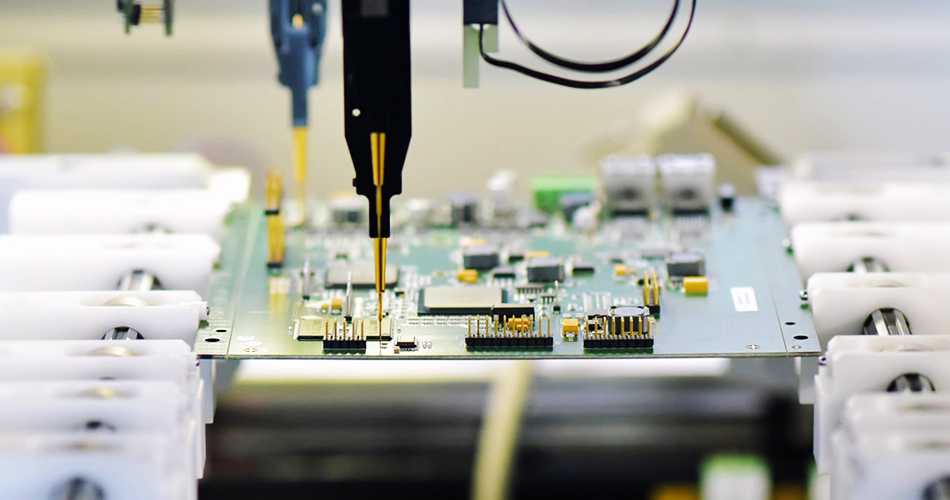

Принцип на работа: ИКТ използва тестови сонди, за да се свърже с тестовите точки на платката, прилага електрически сигнали и измерва отговора, за да провери електрическата характеристика и свързаността на веригата.

Съдържание на откриване: Може да се открият късо съединение, отворена верига, несъответствие на стойността на компонента и проблеми с запояване на платката.

2. Предимства на ИКТ

ИКТ технологията може да извършва цялостни тестове за електрическа ефективност по време на производствения процес, за да гарантира функционалността и надеждността на платката.

Изчерпателен тест: Изчерпателно тествайте различните електрически параметри на платката, за да се гарантира функционалността на продукта.

Висока ефективност: Автоматизираният процес на изпитване подобрява ефективността на теста и намалява ръчната намеса.

V. Функционален тест

1. Преглед на функционалния тест

Функционален тесте тест на PCBA при действителни условия на труд, за да се гарантира, че различните му функции отговарят на изискванията за проектиране.

Принцип на работа: Поставете PCBA в симулирана работна среда и проверете неговите функции и производителност, като изпълните предварително зададената функционална програма за тестване.

Обхват на приложение: Приложимо за тестване на действителното работно състояние и функции на PCBA и оценка на неговата ефективност в действителните приложения.

2. Предимства на функционалния тест

Функционалният тест може да симулира реални условия на труд и да осигури резултати от тестовете, най -близки до действителната среда за използване.

Истински тест за околната среда: Тест при реални условия на труд, за да се гарантира работата на PCBA при действителна употреба.

Откриване на проблеми: Той може да открие функционални проблеми и да гарантира надеждността и стабилността на продукта.

Заключение

ВPCBA обработка, Използването на технологията за разширено откриване е важно средство за осигуряване на качеството и производителността на продукта. Чрез въвеждане на технологии като автоматична оптична проверка (AOI), рентгенова проверка, инфрачервена инспекция на термични изображения, електрическо изпитване (ИКТ) и функционални тестове, компаниите могат да подобрят точността на откриването, ефективността и надеждността. В бъдеще, с непрекъснатото развитие на технологиите, тези технологии за откриване ще продължат да се развиват и допълнително ще подобрят цялостната ефективност на качеството и производството на обработката на PCBA.
