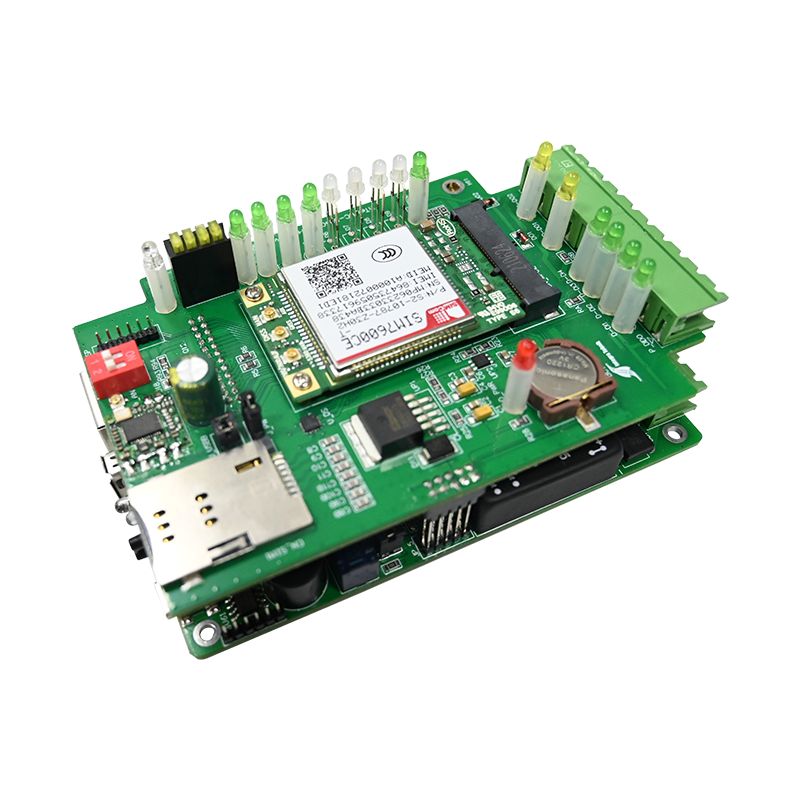

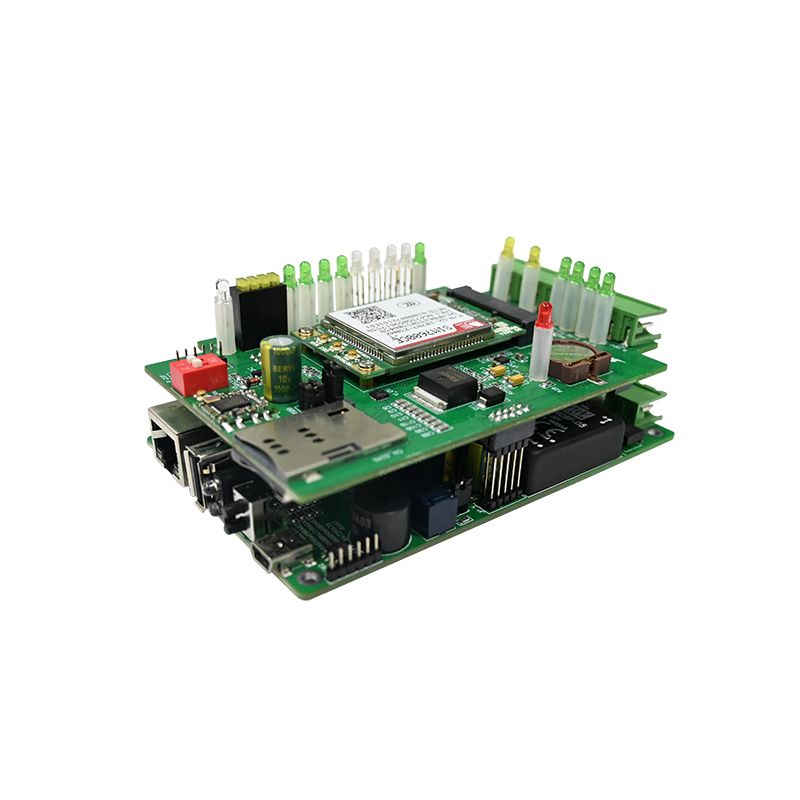

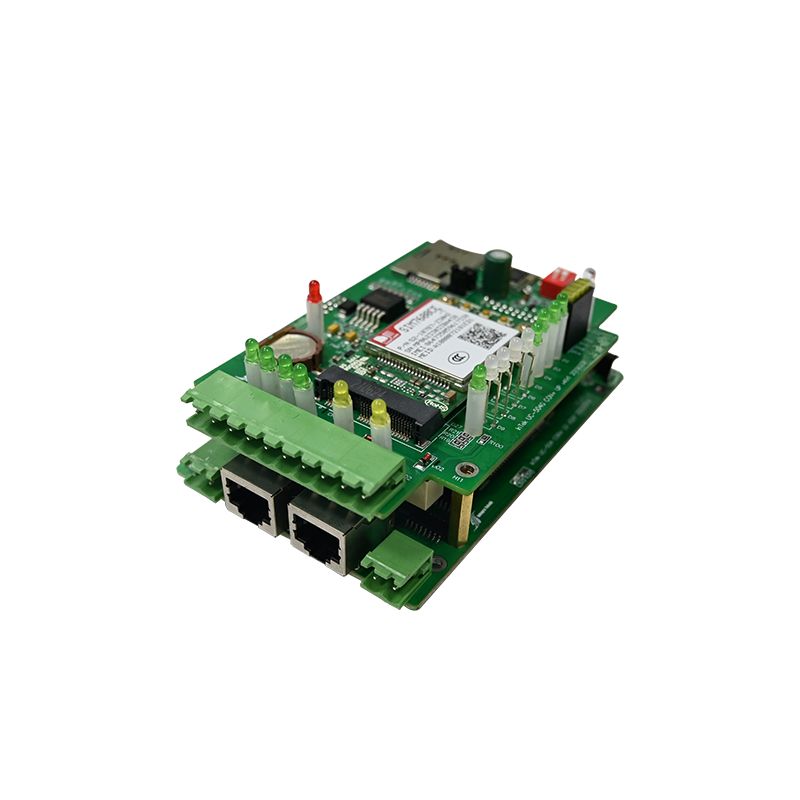

Контрол на достъпа PCBA

Достъп до UNIXPLOREКонтрол на PCBAе разработено за марки оборудване за сигурност, интегратори на системи за контрол на достъп и доставчици на решения за интелигентни сгради, които търсят надеждни и мащабируеми решения за електронен контрол на достъпа. Този PCBA за контрол на достъпа от комерсиален клас съчетава бърза обработка на удостоверяване, стабилен релеен контрол, криптирана комуникация и гъвкаво офлайн управление в компактна и издръжлива PCB платформа.

Какво представлява PCBA за контрол на достъпа?

PCBA за контрол на достъпа е електронният мозък в четците на карти, клавиатурите, биометричните скенери и контролерите за врати. Той обработва идентификационни данни, взема решения за удостоверяване и задейства механизми за заключване. За разлика от платките с общо предназначение, PCBA трябва да поддържа криптиране от степен на сигурност, релейна логика за безопасност при отказ и непрекъснато захранване по време на кратки прекъсвания.

Избирането на грешен контрол на достъпа PCBA води до удари на вратата, които не успяват да се заключат, идентификационни данни, които отнемат секунди за проверка, или пълно блокиране на системата по време на периоди с голям трафик.

Основни функции на PCBA за контрол на достъпа

• Четене на удостоверения – Wiegand, OSDP или сериен вход от RFID/скрити четци на карти
• Логика за удостоверяване – Вградена база данни (офлайн) или препредаване към хост контролер
• Релейно управление – Изходи със сух контакт за магнитни брави или електрически щифтове
• Мониторинг на входа – Сензор за позицията на вратата (рийд превключвател) и бутон за заявка за излизане (REX).
• Откриване против подправяне – Сензор за отворен корпус и защита от подправяне на паметта

Типичен аппликации

Подробни технически параметри

Следващите спецификации представляват PCBA за контрол на достъпа от търговски клас, подходящ за офиси, апартаменти и промишлени съоръжения.

Електрически характеристики

Входни и изходни интерфейси

Памет и потребителски капацитет

Физически и екологични

• Размери на платката – 85mm x 55mm (стандарт) или 100mm x 70mm (с корпус)
• Монтаж – четири 3,5 мм отвора за опори
• Работна температура – ​​-20°C до +65°C
• Температура на съхранение – -40°C до +85°C
• Толерантност към влажност – 10% до 90% RH (без кондензация)
• Резервна батерия – Допълнителна 3,7 V литиево-йонна или 12 V оловно-киселинна верига за зареждане

Функции за сигурност

• Криптиране – AES-128 за OSDP комуникация
• Откриване на тампер – Отворената кутия задейства блокиране на релето и изход за аларма
• Таймер за наблюдение – Автоматично нулиране след 5 секунди блокиране на процесора
• Защита на флаш паметта – Проверка на контролната сума при зареждане

Как се сравнява този контрол на достъпа PCBA

ЧЗВ за PCBA контрол на достъпа

Тези три въпроса се задават от интегратори на системи за сигурност, фасилити мениджъри и хардуерни инженери, оценяващи PCBA решения за контрол на достъпа.

Въпрос 1: Каква е разликата между фаил-сигурни и фаил-безопасни релейни конфигурации на PCBA за контрол на достъпа и кои трябва да използвам?

отговор:Разликата определя дали вратите се заключват или отключват по време на прекъсване на захранването. Fail-secure (наричан също power-to-open) означава, че релето трябва да бъде захранено, за да отключи вратата. При загуба на захранване релето се връща в състояние на покой, което държи вратата заключена. Това се използва за защитни врати, сървърни стаи и зони за обработка на пари, където предпазването от нарушители е по-важно от лесното излизане. Fail-safe (захранване до заключване) означава, че релето трябва да бъде захранено, за да заключи вратата. При загуба на захранване вратата се отключва автоматично. Това се изисква от противопожарните кодове за аварийни изходи, стълбищни врати и всяка изходна пътека, където хората трябва да избягат по време на прекъсване на захранването. Повечето PCBA платки за контрол на достъпа осигуряват реле със сух контакт, конфигурирано като форма C (COM, N/O, N/C). За защита срещу повреда свържете ключалката към N/O клемата. За безопасност, свържете ключалката към N/C терминала. Винаги проверявайте местните противопожарни кодове, преди да изберете – NFPA 101 изисква безопасност на всички изходни врати в търговски сгради. За врати, които изискват както сигурност, така и противопожарна съвместимост, използвайте безотказно заключване плюс резервен панел с батерии, който поддържа PCBA за контрол на достъпа захранван за 4-8 часа след прекъсване на захранването.

Въпрос 2: Може ли този PCBA за контрол на достъпа да работи офлайн без мрежова връзка и колко потребители може да съхранява локално?

отговор:да Този PCBA работи напълно офлайн в самостоятелен режим. Всички потребителски идентификационни данни, графици за достъп и регистрационни файлове на събития се съхраняват във флаш памет на борда. Стандартната конфигурация поддържа 1000 потребители с 10 000 журнала на събития без допълнителни разходи. Разширена версия (с възможност за надграждане на място чрез фърмуер) поддържа 10 000 потребители и 50 000 събития. Офлайн работата изисква програмиращо устройство за първоначално зареждане на потребители – или специална главна карта (първата програмирана карта дефинира администраторски привилегии), кабелна клавиатура, свързана към допълнителен вход, или временна връзка за лаптоп чрез конфигурационния порт (TTL или RS-232). Веднъж програмиран, PCBA за контрол на достъпа взема решения за удостоверяване локално за под 50 милисекунди. Няма облак, няма хост компютър, не е необходим Ethernet кабел. Това прави офлайн дизайните на PCBA идеални за отдалечени порти, строителни ремаркета и малки офиси, където прокарването на мрежови кабели е непрактично. За да извлечете журнали на събития от офлайн табло, трябва да свържете лаптоп или да използвате преносимо устройство за пренос на данни. Наблюдението в реално време изисква PCBA за контрол на достъпа в мрежа с Ethernet или Wi-Fi.

Въпрос 3: Как да свържа Wiegand четец към тази PCBA за контрол на достъпа и какво е максималното разстояние на кабела?

отговор:Интерфейсът Wiegand използва три активни сигнала: данни 0 (D0), данни 1 (D1) и земя (GND). Някои четци също изискват +12V захранване. Следвайте тази таблица за окабеляване:

Максималното разстояние на кабела за Wiegand при 12V зависи от габарита на проводника и капацитета на кабела:

Използвайте многожилен, екраниран кабел с усукана двойка с дренажен проводник. Свържете екрана към заземяване само в края на PCBA за контрол на достъпа (никога в четеца), за да избегнете заземяване. За разстояния, надвишаващи тези граници, инсталирайте Wiegand повторител или превключете към OSDP (RS-485), който надеждно достига 1200 метра (4000 фута). Винаги тествайте с дълъг кабел на масата преди окончателното инсталиране – влошаването на сигнала може да причини периодично четене на картата, което е трудно за отстраняване на грешки на място.

Най-добри практики за инсталиране на PCBA за контрол на достъпа

Дори висококачествен PCBA контрол на достъпа се проваля, ако е инсталиран неправилно. Следвайте тези указания.

Местоположение на монтаж

• Вътре в защитената зона – Поставете контролера вътре в защитената зона (не над вратата от външната страна)
• Височина – 1.5 до 1.8 метра за достъп от клавиатурата по време на програмиране
• Корпус – Използвайте метална заключваща се кутия за търговски инсталации
• Разделяне – Дръжте захранващите кабели за променлив ток (120/240V) на поне 30 см разстояние от кабелите за ниско напрежение

Указания за окабеляване за релета

Често срещани грешки при окабеляване

Контролен списък за тестване преди внедряване

Изпълнете тази последователност на всеки PCBA за контрол на достъпа, преди да напуснете пейката.

Процедура за стендово изпитване

1. Приложете 12V DC и измерете тока (40-60mA типично при празен ход)
2. Представете валидна карта – релето трябва да щракне и светодиодът да промени състоянието
3. Измерете непрекъснатостта на релейните клеми N/O (трябва да се затворят за програмираното време на задържане)
4. Представете невалидна карта – релето не трябва да се активира
5. Активирайте REX вход – вратата трябва да се отключи без идентификационни данни
6. Отворете кутията – изходът на тампера трябва да промени състоянието
7. Симулирайте вход за пожарна аларма – всички релета за безопасност трябва да бъдат изключени

Критерии за преминаване/неуспех

Референция за ключови спецификации

Запазете този блок за снабдяване и инженерни справки.

Контрол на достъпа PCBA – Търговски клас

• Вход: 9-24V DC, 60mA в режим на готовност
• Интерфейс на четеца: Wiegand 26/34-bit или OSDP (RS-485)
• Потребителски капацитет: 1000 (стандартен) / 10 000 (разширен)
• Дневник на събития: 10 000 събития
• Релета: Lock (5A) + Aux (2A)
• Входове: Сензор за врата, REX, противопожарна блокировка
• Работна температура: -20°C до +65°C

• Сигурност: AES-128, watchdog, tamper detection
